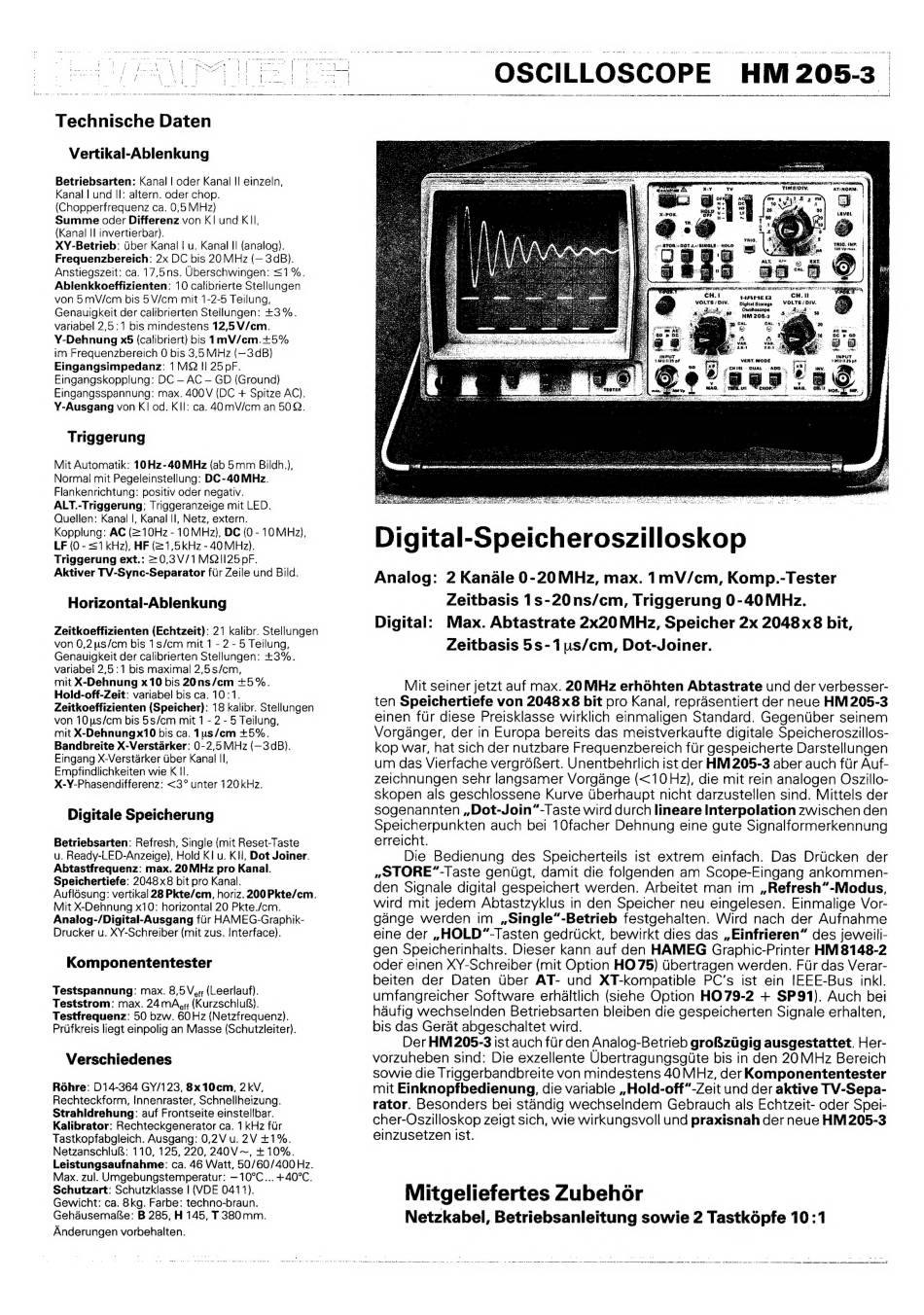

Technische Daten
Vertikal-Ablenkung
Betriebsarten: Kanal | oder Kanal II einzeln,
Kanal | und Il: altern. oder chop.
(Chopperfrequenz ca. 0,5 MHz)
Summe oder Differenz von K| und KI,
(Kanal Il invertierbar).
XY-Betrieb: Uber Kanal | u. Kanal II (analog).
Frequenzbereich: 2x DC bis 20 MHz (— 3dB).
Anstiegszeit: ca. 17,5ns. Uberschwingen: <1%.
Ablenkkoeffizienten: 10 calibrierte Stellungen
von 5mV/cm bis 5V/cm mit 1-2-5 Teilung,
Genauigkeit der calibrierten Stellungen: +3%.
variabel 2,5:1 bis mindestens 12,5 V/cm.
Y-Dehnung x5 (calibriert) bis
1mV/cem.+5%
im Frequenzbereich 0 bis 3,5 MHz (—3dB)
Eingangsimpedanz:
1 MQ I! 25pF.
Eingangskopplung: DC — AC — GD (Ground)
Eingangsspannung: max. 400V (DC + Spitze AC).
Y-Ausgang von KI od. KIl: ca. 40mV/cm an 50.
Triggerung
Mit Automatik: 10Hz-40MHz (ab 5mm Bildh.},
Normal mit Pegeleinstellung: DC-40 MHz.
Flankenrichtung: positiv oder negativ.
ALT.-Triggerung; Triggeranzeige mit LED.
Quellen: Kanal |, Kanal Il, Netz, extern.
Kopplung: AC (=10Hz - 10 MHz), DC (0 - 10 MHz),
LF (0 - <1 kHz), HF (=1,5kHz - 40 MHz).
Triggerung ext.: =0,3V/1MQII25pF.
Aktiver TV-Sync-Separator fiir Zeile und Bild.
Horizontal-Ablenkung
Zeitkoeffizienten (Echtzeit): 21 kalibr. Stellungen
von 0,2us/cm bis
1s/cm mit 1 - 2 - 5 Teilung,
Genauigkeit der calibrierten Stellungen: 3%.
variabel 2,5:1 bis maximal 2,5s/cm,
mit X-Dehnung x10 bis 20ns/em +5%.
Hold-off-Zeit: variabel bis ca. 10:1.
Zeitkoeffizienten (Speicher): 18 kalibr. Stellungen
von 10us/cm bis 5s/cm mit 1 - 2 - 5 Teilung,
mit X-Dehnungx10 bis ca.
Tus/em +5%.
Bandbreite X-Verstarker: 0-2,5 MHz {(—3dB).
Eingang X-Verstarker Uber Kanal I,
Empfindlichkeiten wie K II.
X-Y-Phasendifferenz: <3° unter 120 kHz.
Digitale Speicherung
Betriebsarten: Refresh, Single (mit Reset-Taste
u. Ready-LED-Anzeige), Hold KI u. Ki, Dot Joiner.
Abtastfrequenz: max.
20 MHz pro Kanal.
Speichertiefe: 2048 x8 bit pro Kanal.
Auflésung: vertikal 28 Pkte/cm, horiz. 200Pkte/cm.
Mit X-Dehnung x10: horizontal 20 Pkte./cm.
Analog-/Digital-Ausgang ftir HAMEG-Graphik-
Drucker u. XY-Schreiber {mit zus. Interface).
Komponententester
Testspannung: max. 8,5 V4; (Leerlauf).
Teststrom: max. 24MA,; (Kurzschlu).
Testfrequenz: 50 bzw. 60 Hz (Netzfrequenz).
Priifkreis liegt einpolig an Masse (Schutzleiter).
Verschiedenes
Rohre: D14-364 GY/123, 8x10cm, 2kV,
Rechteckform, Innenraster, Schnellheizung.
Strahidrehung: auf Frontseite einstel{bar.
Kalibrator: Rechteckgenerator ca. 1 kHz fur
Tastkopfabgleich. Ausgang: 0,2Vu.2V 41%.
Netzanschlu&: 110, 125, 220, 240V~,
10%.
Leistungsaufnahme: ca. 46 Watt, 50/60/400 Hz.
Max. zul. Umgebungstemperatur: —10°C...+40°C.
Schutzart: Schutzklasse | (VDE 0411).
Gewicht: ca. 8kg. Farbe: techno-braun.
Gehausemabe: B 285, H 145, T 380mm.
Anderungen vorbehalten.
OSCILLOSCOPE HM 1205-3 7
RAME
tt
CH. IE
DIV. — pigital Storage «= VOLTS / O1V.
VERT. MODE
e4
3
cae
-
a
'
Digital-Speicheroszilloskop
Analog:
2 Kanale 0-20MHz, max.
1mV/cm, Komp.-Tester
Zeitbasis
1s-20ns/cm, Triggerung 0-40MHz.
Digital:
Max. Abtastrate 2x20 MHz, Speicher 2x 2048x8 bit,
Zeitbasis 5s-1us/cm, Dot-Joiner.
Mit seiner jetzt auf max. 20MHz erhohten Abtastrate und der verbesser-
ten Speichertiefe von 2048 x8 bit pro Kanal, reprasentiert der neue HM 205-3
einen fur diese Preisklasse wirklich einmaligen Standard. Gegentiber seinem
Vorganger, der in Europa bereits das meistverkaufte digitale Speicheroszillos-
kop war, hat sich der nutzbare Frequenzbereich fir gespeicherte Darstellungen
um das Vierfache vergrdfert. Unentbehrlich ist der HM 205-3 aber auch ftir Auf-
zeichnungen sehr langsamer Vorgange (<10Hz), die mit rein analogen Oszillo-
skopen als geschlossene Kurve Uberhaupt nicht darzustellen sind. Mittels der
sogenannten ,,Dot-Join"-Taste wird durch lineare Interpolation zwischen den
Speicherpunkten auch bei 10facher Dehnung eine gute Signalformerkennung
erreicht.
Die Bedienung des Speicherteils ist extrem einfach. Das Driicken der
1S TORE"-Taste genugt, damit die folgenden am Scope-Eingang ankommen-
den Signale digital gespeichert werden. Arbeitet man im _,,Refresh"-Modus,
wird mit Jedem Abtastzyklus in den Speicher neu eingelesen. Einmalige Vor-
gange werden im ,Single"-Betrieb festgehalten. Wird nach der Aufnahme
eine der , HOLD'-Tasten gedrtickt, bewirkt dies das ,,Einfrieren" des jeweili-
gen Speicherinhalts. Dieser kann auf den HAMEG Graphic-Printer HM8148-2
oder einen XY-Schreiber (mit Option HO 75) Ubertragen werden. Fur das Verar-
beiten der Daten
Uber AT- und XT-kompatible
PC's ist ein IEEE-Bus
inkl.
umfangreicher Software erhaltlich (siehe Option HO79-2 + SP91). Auch bel
hautig wechselnden Betriebsarten bleiben die gespeicherten Signale erhalten,
bis das Gerat abgeschaltet wird.
Der HM 205-3 ist auch fur den Analog-Betrieb gro8&ztigig ausgestattet. Her-
vorzuheben sind: Die exzellente UbertragungsgUte bis in den 20 MHz Bereich
sowie die Triggerbandbreite von mindestens 40 MHz, der Komponententester
mit Einknopfbedienung, die variabie ,,Hold-off"-Zeit und der aktive TV-Sepa-
rator. Besonders bei standig wechselndem Gebrauch als Echtzeit- oder Spei-
cher-Oszilloskop zeigt sich, wie wirkungsvoll und praxisnah der neue HM205-3
einzusetzen ist.
Mitgeliefertes Zubehor
Netzkabel, Betriebsanleitung sowie 2 Tastk6épfe 10:1
