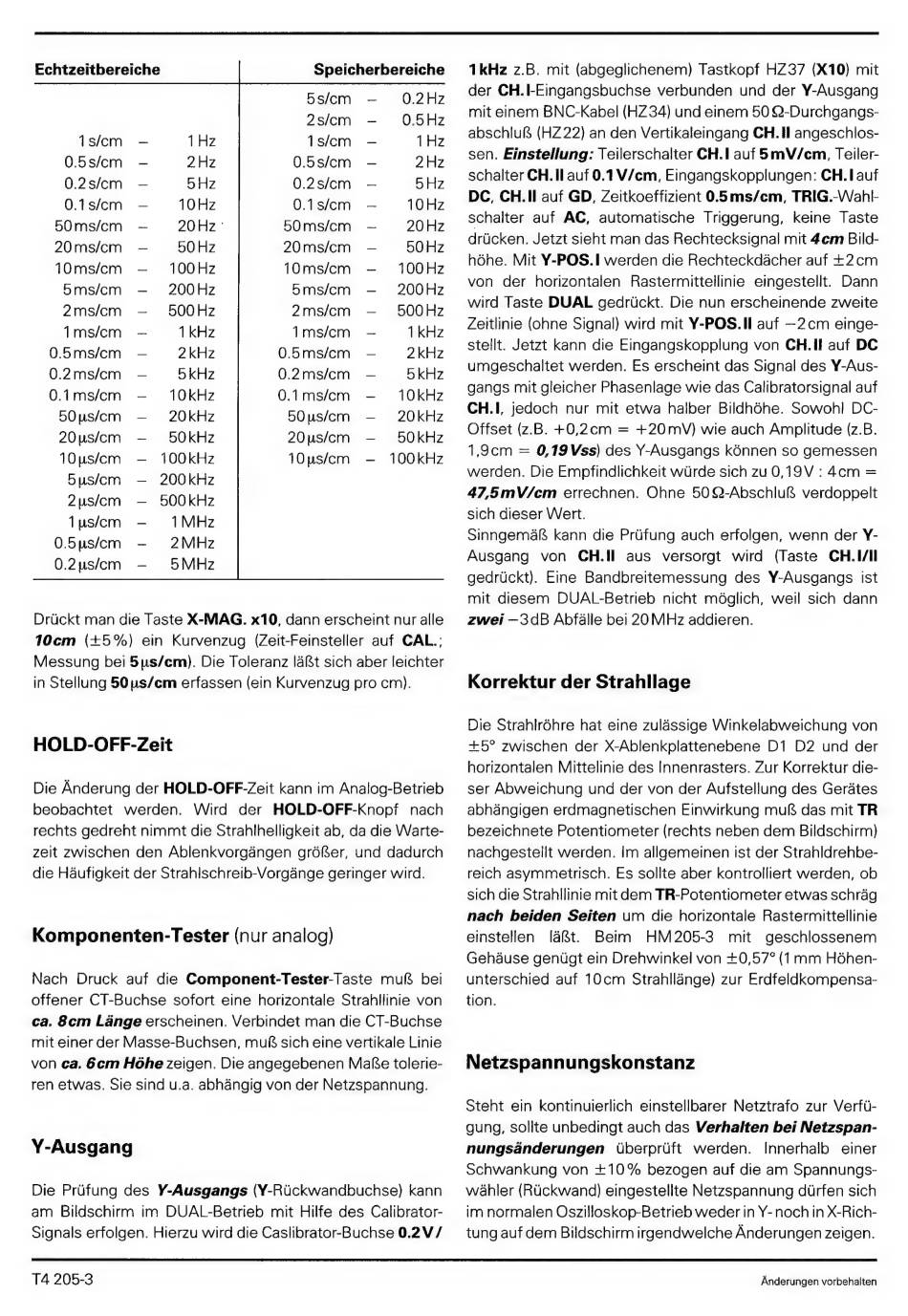

Hold-Off-Zeit; Komponenten-Tester; Korrektur Der Strahllage, Netzspannungskonstanz - Hameg Instruments Hm205-3 Bedienungsanleitung

Echtzeitbereiche
Speicherbereiche
5s/cm 0.2 Hz
2s/cm 0.5Hz
1s/cm 1 Hz 1s/em tz
0.5s/cm 2Hz 0.5s/cm 2Hz
0.2s/cm 5 Hz 0.2s/cm 5 Hz
0.1s/cm 10Hz 0.1s/cm 10 Hz
50ms/cm 20 Hz ° 50ms/cm 20 Hz
20ms/cm 50 Hz 20ms/cm 50 Hz
10ms/cm 100 Hz 10ms/cm 100 Hz
5ms/cm 200 Hz 5ms/com 200 Hz
2ms/cm 500 Hz 2ms/cm 500 Hz
I ms/cm 1 kHz Ims/cm 1kHz
0.5ms/cm 2 kHz 0.5ms/cm 2 kHz
0.2ms/cm 5 kHz 0.2ms/cm 5 kHz
0.1 ms/cm 10 kHz 0.1 ms/cm 10kHz
5Ous/cm 20 kHz 50 us/cm 20 kHz
20us/cm 50 kHz 20us/cm 50 kHz
10us/em — 100kHz
5us/em — 200kHz
2us/cem — 500kHz
1O0us/em — 100kHz
Tus/em — 1MHz
O.5us/em -—- 2MHz
O.2us/em — 5MHz
Druickt man die Taste X-MAG. x10, dann erscheint nur alle
10cm (+5%) ein Kurvenzug (Zeit-Feinsteller auf CAL.:
Messung bei 5us/em). Die Toleranz lat sich aber leichter
in Stellung 50pus/cm erfassen (ein Kurvenzug pro cm).
HOLD-OFF-Zeit
Die Anderung der HOLD-OFF-Zeit kann im Analog-Betrieb
beobachtet werden. Wird der HOLD-OFF-Knopf nach
rechts gedreht nimmt die Strahthelligkeit ab, da die Warte-
zeit zwischen den Ablenkvorgangen gréf&er, und dadurch
die Haufigkeit der Strahischreib-Vorgange geringer wird.
Komponenten-Tester (nur analog)
Nach Druck auf die Component-Tester-Taste mus bel
offener CT-Buchse sofort eine horizontale Strahilinie von
ca. 8cm Lange erscheinen. Verbindet man die CT-Buchse
mit einer der Masse-Buchsen, muf sich eine vertikale Linie
von ca. 6cm Hohe zeigen. Die angegebenen Malkse tolerie-
ren etwas. Sie sind u.a. abhangig von der Netzspannung.
Y-Ausgang
Die Prifung des Y-Ausgangs (Y-Riickwandbuchse) kann
am Bildschirm im DUAL-Betrieb mit Hilfe des Calibrator-
Signals erfolgen. Hierzu wird die Caslibrator-Buchse 0.2V/
T4 205-3
1kHz z.B. mit (abgeglichenem) Tastkopf HZ37 (X10) mit
der CH.I-Eingangsbuchse verbunden und der Y-Ausgang
mit einem BNC-Kabel (HZ34) und einem 50 Q-Durchgangs-
abschlufS (HZ22) an den Vertikaleingang CH. II angeschlos-
sen. Einstellung: \eilerschalter CH. auf 5mV/cem, Teiler-
schalter CH. Il auf 0.1 V/em, Eingangskopplungen: CH. I auf
DC, CH. II auf GD, Zeitkoeffizient 0.5ms/cem, TRIG.-Wahl-
schalter auf AC, automatische Triggerung, keine Taste
drucken. Jetzt sieht man das Rechtecksignal mit 4em Bild-
hdhe. Mit Y-POS.I werden die Rechteckdacher auf +2cm
von der horizontalen Rastermittellinie eingestellt. Dann
wird Taste DUAL gedrtckt. Die nun erscheinende zweite
Zeitlinie (ohne Signal) wird mit ¥Y-POS. Il auf —2cm einge-
stellt. Jetzt kann die Eingangskopplung von CH.II auf DC
umgeschaltet werden. Es erscheint das Signal des Y-Aus-
gangs mit gleicher Phasenlage wie das Calibratorsignal auf
CH.I, jedoch nur mit etwa halber Bildhéhe. Sowohl DC-
Offset (z.B. +0,2cm = +20mvV) wie auch Amplitude (z.B.
1,9cm = 0,19Vss) des Y-Ausgangs kénnen so gemessen
werden. Die Empfindlichkeit wurde sich zu 0,19V : 4cm =
47,5mV/em errechnen. Ohne 50-AbschlufS verdoppelt
sich dieser Wert.
Sinngemals kann die Prifung auch erfolgen, wenn der Y-
Ausgang von CH.II aus versorgt wird (Taste CH.I/II
gedriickt). Eine Bandbreitemessung des Y-Ausgangs ist
mit diesem DUAL-Betrieb nicht méglich, weil sich dann
zwei —3dB Abfalle bei 20 MHz addieren.
Korrektur der Strahllage
Die Strahiréhre hat eine zulassige Winkelabweichung von
+5° zwischen der X-Ablenkplattenebene D1 D2 und der
horizontalen Mittelinie des Innenrasters. Zur Korrektur die-
ser Abweichung und der von der Aufstellung des Gerates
abhdngigen erdmagnetischen Einwirkung mufg das mit TR
bezeichnete Potentiometer (rechts neben dem Bildschirm)
nachgestellt werden. Im allgemeinen ist der Strahldrehbe-
reich asymmetrisch. Es sollte aber kontrolliert werden, ob
sich die Strahllinie mit dem TR-Potentiometer etwas schrag
nach beiden Seiten um die horizontale Rastermittellinie
einstellen lat. Beim HM205-3 mit geschlossenem
Gehause gentgt ein Drehwinkel von £0,57° (1 mm Héhen-
unterschied auf 10cm Strahllange) zur Erdfeldkompensa-
tion.
Netzspannungskonstanz
steht ein kontinuierlich einstellbarer Netztrafo zur Verft-
gung, sollte unbedingt auch das Verhalten bei Netzspan-
nungsanderungen Uberprift werden. Innerhalb einer
Schwankung von £10% bezogen auf die am Spannungs-
wahler (RUuckwand) eingestellte Netzspannung durfen sich
im normalen Oszilloskop-Betrieb weder in Y- noch in X-Rich-
tung auf dem Bildschirm irgendwelche Anderungen zeigen.
Anderungen vorbehalten
