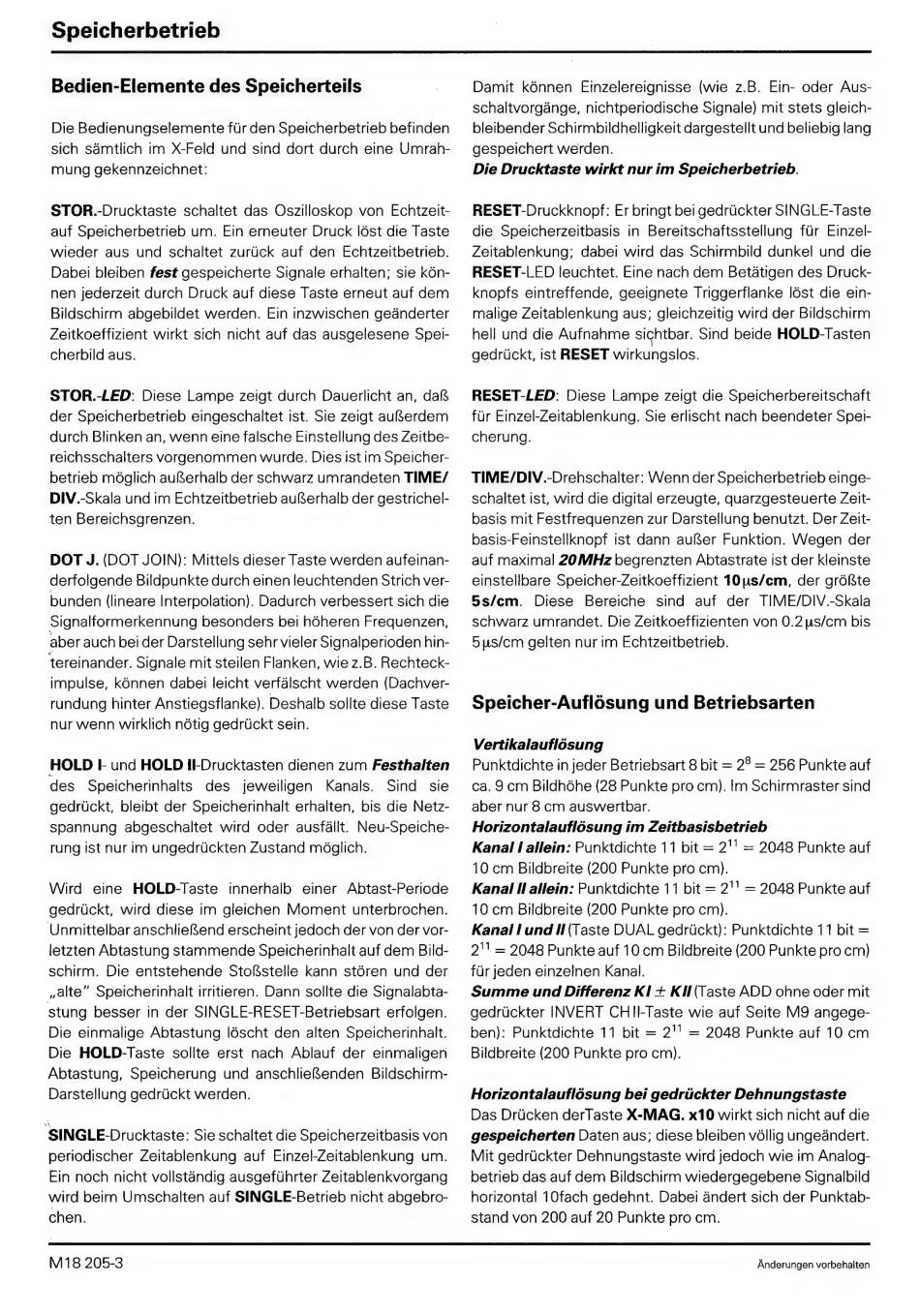

Speicherbetrieb
Bedien-Elemente des Speichertelils
Die Bedienungselemente fur den Speicherbetrieb befinden
sich samtlich im X-Feld und sind dort durch eine Umrah-
mung gekennzeichnet:
STOR.-Drucktaste schaltet das Oszilloskop von Echtzeit-
auf Speicherbetrieb um. Ein erneuter Druck ldést die Taste
wieder aus und schaltet zuruck auf den Echtzeitbetrieb.
Dabei bleiben fest gespeicherte Signale erhalten; sie k6n-
nen jederzeit durch Druck auf diese Taste erneut auf dem
Bildschirm abgebildet werden. Ein inzwischen geanderter
Zeitkoeffizient wirkt sich nicht auf das ausgelesene Spel-
cherbild aus.
STOR.-LED: Diese Lampe zeigt durch Dauerlicht an, dafs
der Speicherbetrieb eingeschaltet ist. Sie zeigt aufgSerdem
durch Blinken an, wenn eine falsche Einstellung des Zeitbe-
reichsschalters vorgenommen wurde. Dies ist im Speicher-
betrieb mdglich aulerhalb der schwarz umrandeten TIME/
DIV.-Skala und im Echtzeitbetrieb auRerhalb der gestrichel-
ten Bereichsgrenzen.
DOT J. (DOT JOIN): Mittels dieser Taste werden aufeinan-
derfolgende Bildpunkte durch einen leuchtenden Strich ver-
bunden (lineare Interpolation). Dadurch verbessert sich die
Signalformerkennung besonders bei héheren Frequenzen,
aber auch bei der Darstellung sehr vieler Signalperioden hin-
tereinander. Signale mit steilen Flanken, wie z.B. Rechteck-
impulse, kOnnen dabei leicht verfalscht werden (Dachver-
rundung hinter Anstiegsflanke). Deshalb sollte diese Taste
nur wenn wirklich nétig gedruckt sein.
HOLD I- und HOLD Il-Drucktasten dienen zum Festhalten
des Speicherinhalts des jewelligen Kanals. Sind sie
gedriuickt, bleibt der Speicherinhalt erhalten, bis die Netz-
spannung abgeschaltet wird oder ausfallt. Neu-Speiche-
rung ist nur im ungedruckten Zustand médglich.
Wird eine HOLD-Taste innerhalb einer Abtast-Periode
gedruckt, wird diese im gleichen Moment unterbrochen.
Unmittelbar anschlieRend erscheint jedoch der von der vor-
letzten Abtastung stammende Speicherinhalt auf dem Bild-
schirm. Die entstehende Stofstelle kann st6ren und der
,alte" Speicherinhalt trritieren. Dann sollte die Signalabta-
stung besser in der SINGLE-RESET-Betriebsart erfolgen.
Die einmalige Abtastung léscht den alten Speicherinhalt.
Die HOLD-Taste sollte erst nach Ablauf der einmaligen
Abtastung, Speicherung und anschlie&enden Bildschirm-
Darstellung gedruckt werden.
SINGLE-Drucktaste: Sie schaltet die Speicherzeitbasis von
periodischer Zeitablenkung auf Einzel-Zeitablenkung um.
Ein noch nicht vollstandig ausgefthrter Zeitablenkvorgang
wird beim Umschalten auf SINGLE-Betrieb nicht abgebro-
chen.
M18 205-3
Damit kdénnen Einzelereignisse (wie z.B. Ein- oder Aus-
schaltvorgange, nichtperiodische Signale) mit stets gleich-
bleibender Schirmbildhelligkeit dargestellt und beliebig lang
gespeichert werden.
Die Drucktaste wirkt nur im Speicherbetrieb.
RESET-Druckknopf: Er bringt bei gedriickter SINGLE-Taste
die Speicherzeitbasis in Bereitschaftsstellung fur Einzel-
Zeitablenkung; dabei wird das Schirmbild dunkel und die
RESET-LED leuchtet. Eine nach dem Betatigen des Druck-
knopfs eintreffende, geeignete Triggerflanke lést die ein-
malige Zeitablenkung aus; gleichzeitig wird der Bildschirm
hell und die Aufnahme si¢htbar. Sind beide HOLD-Tasten
gedrtckt, ist RESET wirkungslos.
RESET-LED: Diese Lampe zeigt die Speicherbereitschaft
fiir Einzel-Zeitablenkung. Sie erlischt nach beendeter Spel-
cherung.
TIME/DIV.-Drehschalter: Wenn der Speicherbetrieb einge-
schaltet ist, wird die digital erzeugte, quarzgesteuerte Zeit-
basis mit Festfrequenzen zur Darstellung benutzt. Der Zeit-
basis-Feinstellknopf ist dann aufser Funktion. Wegen der
auf maximal 20MHz begrenzten Abtastrate ist der kleinste
einstellbare Speicher-Zeitkoeffizient 10us/em, der grdéfkte
5s/cm. Diese Bereiche sind auf der TIME/DIV.-Skala
schwarz umrandet. Die Zeitkoeffizienten von 0.2 us/cm bis
5us/cm gelten nur im Echtzeitbetrieb.
Speicher-Auflosung und Betriebsarten
Vertikalaufldsung
Punktdichte in jeder Betriebsart 8 bit = 2° = 256 Punkte auf
ca. 9cm Bildhéhe (28 Punkte pro cm). Im Schirmraster sind
aber nur 8 cm auswertbar.
Horizontalauflosung im Zeitbasisbetrieb
Kanal | allein: Punktdichte 11 bit = 2'' = 2048 Punkte auf
10 cm Bildbreite (200 Punkte pro cm).
Kanal Il allein: Punktdichte 11 bit = 2'' = 2048 Punkte auf
10 cm Bildbreite (200 Punkte pro cm).
Kanal | und Il (Taste DUAL gedrtickt): Punktdichte 11 bit =
2'' = 2048 Punkte auf 10 cm Bildbreite (200 Punkte pro cm)
fur jeden einzelnen Kanal.
Summe und Differenz KI + KIf (Taste ADD ohne oder mit
gedruckter INVERT CHIl-Taste wie auf Seite M9 angege-
ben): Punktdichte 11 bit = 2'' = 2048 Punkte auf 10 cm
Bildbreite (200 Punkte pro cm).
Horizontalauflosung bei gedruckter Dehnungstaste
Das Drucken derTaste X-MAG. x10 wirkt sich nicht auf die
gespeicherten Daten aus; diese bleiben véllig ungeandert.
Mit gedrickter Dehnungstaste wird jedoch wie im Analog-
betrieb das auf dem Bildschirm wiedergegebene Signalbild
horizontal 10fach gedehnt. Dabei andert sich der Punktab-
stand von 200 auf 20 Punkte pro cm.
