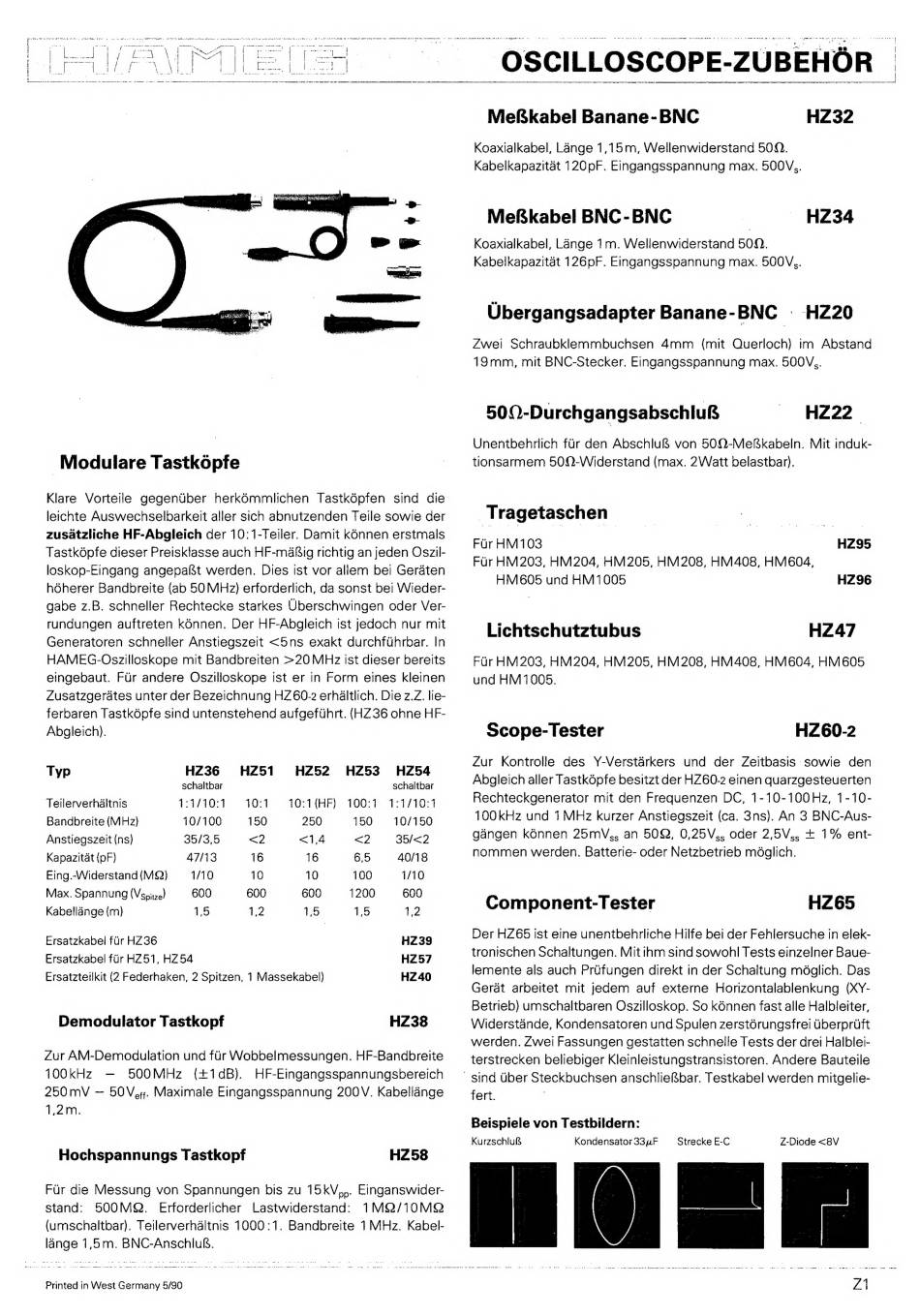

Modulare Tastkopfe
Klare Vorteile
gegendber
herkémmlichen
Tastképfen
sind die
leichte Auswechselbarkeit aller sich abnutzenden Teile sowie der
zusatzliche HF-Abgleich der 10: 1-Teiler. Damit kOnnen erstmals
Tastképfe dieser Preisklasse auch HF-mafiig richtig an jeden Oszil-
loskop-Eingang angepal&t werden. Dies ist vor allem bei Gerdten
hdherer Bandbreite (ab 50 MHz) erforderlich, da sonst bei Wieder-
gabe z.B. schneller Rechtecke starkes Uberschwingen oder Ver-
rundungen auftreten kénnen. Der HF-Abgleich ist jedoch nur mit
Generatoren schneller Anstiegszeit <5ns exakt durchftihrbar. In
HAMEG-Oszilloskope mit Bandbreiten >20 MHz ist dieser bereits
eingebaut. Fur andere Oszilloskope ist er in Form eines kleinen
Zusatzgerates unter der Bezeichnung HZ60-2 erhdltlich. Die z.Z. lie-
ferbaren Tastképfe sind untenstehend aufgeftihrt. (HZ36 ohne HF-
Abgleich).
Typ
HZ36
HZ51
HZ52
HZ53
HZ54
schaltbar
schaltbar
Teilerverhaltnis
1:1/710:1
10:1
10:1(HF)
100:1
1:1/10:1
Bandbreite (MHz)
10/100
150
250
150
= 10/150
Anstiegszeit (ns)
35/3,5
<2
<1,4
<2
35/<2
Kapazitat (pF)
471/13
16
16
6,5
40/18
Eing.-Widerstand (MQ)
1/10
10
10
100
1/10
Max. Spannung (Vspitze)
600
600
600
1200
600
Kabellange (m)
i Pie.
1,2
1,5
1,5
1,2
Ersatzkabel ftir HZ36
HZ39
Ersatzkabel fir HZ51, HZ54
HZ57
Ersatzteilkit (2 Federhaken, 2 Spitzen, 1 Massekabel)
HZ40
Demodulator Tastkopf
HZ38
Zur AM-Demodulation und fir Wobbelmessungen. HF-Bandbreite
100kHz
—
S5OO0MHz
{(+1dB).
HF-Eingangsspannungsbereich
250mV — 5OV,.;. Maximale Eingangsspannung 200V. Kabellange
1,2m.
Hochspannungs Tastkopf
HZ58
Fur die Messung von Spannungen bis zu 15kV,,. Einganswider-
stand:
5OOM®.
Erforderlicher
Lastwiderstand:
1M8/10M&
({umschaltbar). Teilerverhdltnis 1000:1. Bandbreite
1 MHz. Kabel-
lange 1,5m. BNC-Anschliuf.
Printed in West Germany 5/80
aS
MefS§kabel Banane-BNC
Koaxialkabel, Lange 1,15m, Wellenwiderstand 502.
Kabelkapazitat 120pF. Eingangsspannung max. 500V,,.
Mefkabel BNC-BNC
HZ34
Koaxialkabel, Lange
1m. Wellenwiderstand 5029.
Kabelkapazitat 126pF. Eingangsspannung max. 500V,.
Ubergangsadapter Banane-BNC
— HZ20
Zwei Schraubklemmbuchsen
4mm
(mit Querloch}) im Abstand
19mm, mit BNC-Stecker. Eingangsspannung max. 500V,.
50(0-Durchgangsabschlu&
HZ22
Unentbehrlich fir den Abschlulg von 500-Mefkabeln.
Mit induk-
tionsarmem 500-Widerstand (max. 2Watt belastbar).
_Tragetaschen
|
Fur HM103
HZ95
Fur HM203, HM204, HM205, HM208, HM408, HM604,
HM605 und HM1005
HZ96
Lichtschutztubus
HZ47
Fir
HM 203, HM204, HM205, HM208, HM408, HM604, HM605
und
HM 1005.
HZ60-2
Zur Kontrolle des Y-Verstarkers
und der Zeitbasis sowie
den
Abgleich aller Tastképfe besitzt der HZ60-2 einen quarzgesteuerten
Rechteckgenerator mit den Frequenzen DC, 1-10-100Hz, 1-10-
100kHz und 1 MHz kurzer Anstiegszeit (ca. 3ns). An 3 BNC-Aus-
gangen kénnen 25mV,, an 50, 0,25V.,, oder 2,5V,, + 1% ent-
nommen werden. Batterie- oder Netzbetrieb mdglich.
Scope-Tester
HZ65
Der HZ65 ist eine unentbehrliche Hilfe bei der Fehiersuche in elek-
tronischen Schaltungen. Mit ihm sind sowohl Tests einzelner Baue-
lemente als auch Prifungen direkt in der Schaltung mdglich. Das
Gerdt arbeitet mit jedem auf externe Horizontalablenkung (XY-
Betrieb) umschaltbaren Oszilloskop. So kénnen fast alle Halbieiter,
Widerstande, Kondensatoren und Spulen zerstérungsfrei Uberpruft
werden. Zwei Fassungen gestatten schnelle Tests der drei Halblei-
terstrecken beliebiger Kleinleistungstransistoren. Andere Bauteile
Component-Tester
sind Uber Steckbuchsen anschliefbar. Testkabel werden mitgelie-
fert.
Beispiele von Testbildern:
Kurzschtuf
Kondensator33uF
Strecke E-C
Z-Diode <8V
|
|
|
|
—l
Z1
