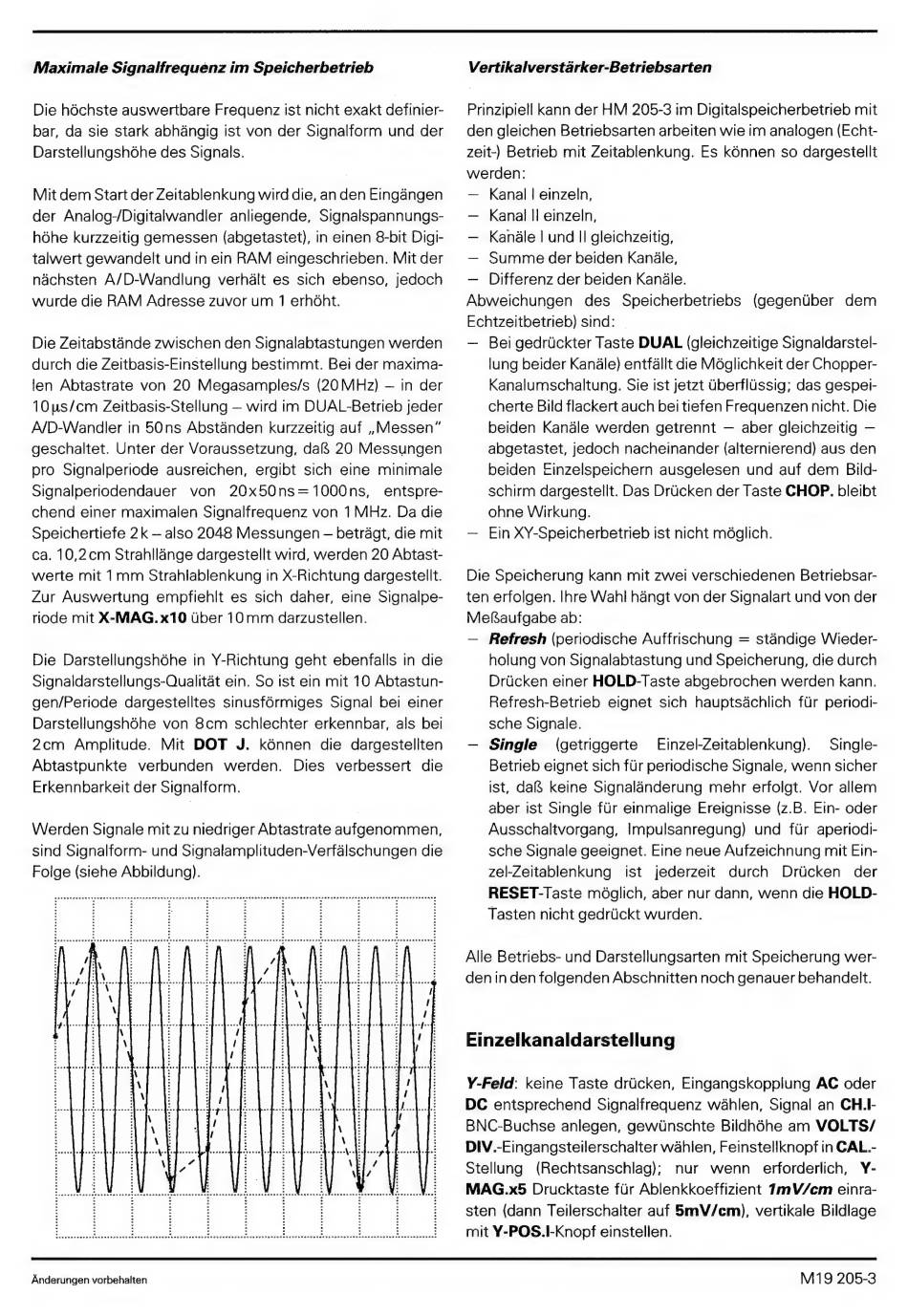

Maximale Signalfrequenz im Speicherbetrieb
Die héchste auswertbare Frequenz ist nicht exakt definier-
bar, da sie stark abhangig ist von der Signalform und der
Darstellungshéhe des Signals.
Mit dem Start der Zeitablenkung wird die, an den Eingaéngen
der Analog-/Digitalwandler anliegende, Signalspannungs-
hdhe kurzzeitig gemessen (abgetastet), in einen 8-bit Digi-
talwert gewandelt und in ein RAM eingeschrieben. Mit der
nachsten A/D-Wandlung verhalt es sich ebenso, jedoch
wurde die RAM Adresse zuvor um 1 erhdht.
Die Zeitabstande zwischen den Signalabtastungen werden
durch die Zeitbasis-Einstellung bestimmt. Bei der maxima-
len Abtastrate von 20 Megasamples/s (20 MHz) — in der
10us/cm Zeitbasis-Stellung — wird im DUAL-Betrieb jeder
A/D-Wandler in 50ns Abstanden kurzzeitig auf , Messen"
geschaltet. Unter der Voraussetzung, dalfé 20 Messungen
pro Signalperiode ausreichen, ergibt sich eine minimale
Signalperiodendauer von 20x50ns=1000ns, entspre-
chend einer maximalen Signalfrequenz von 1 MHz. Da die
Speichertiefe 2k — also 2048 Messungen — betragt, die mit
ca. 10,2cm Strahllange dargestellt wird, werden 20 Abtast-
werte mit 1mm Strahlablenkung in X-Richtung dargestellt.
Zur Auswertung empfiehlt es sich daher, eine Signalpe-
riode mit X-MAG.x10 Uber 10mm darzustellen.
Die Darstellungshdéhe in Y-Richtung geht ebenfalls in die
Signaidarstellungs-Qualitat ein. So ist ein mit 10 Abtastun-
gen/Periode dargestelltes sinusférmiges Signal bei einer
Darstellungshéhe von 8cm schlechter erkennbar, als bel
2cm Amplitude. Mit DOT J. kénnen die dargestelliten
Abtastpunkte verbunden werden. Dies verbessert die
Erkennbarkeit der Signalform.
Werden Signale mit zu niedriger Abtastrate aufgenommen,
sind Signalform- und Signalamplituden-Verfalschungen die
Folge (siehe Abbildung).
PAPER TAMER EAS ERE TRA EA RE TARO RT ATER EATER EAS ENERO MACREALHASHACASEAYREPAUAT EAP ASPADRF PEERS ARERS AREAS ES EATRIF ATER PAP HERAT RTE
POTEET CPUSOCCRSPC PC OROCSESCOPC ELST SP CSTE Cee eer ree rr ee pre ere eer rer
.
Ba aE RTA RAFAL ER TAO EAT AS APRS EAP OR EASA SEAS AS ERT R EP AFAR ERR OE EE RARER HERE PORES EHH G PETE EPH HH EERE EEH HESSEN ORECE SH OTHER ENS
Terre errITCrrCereererecerorrerrrverirrerirririrrerisrertiric tere rile rite erie eee ere rer ee er eo
Anderungen vorbehalten
Vertikalverstarker-Betriebsarten
Prinzipiell kann der HM 205-3 im Digitalspeicherbetrieb mit
den gleichen Betriebsarten arbeiten wie im analogen (Echt-
zeit-) Betrieb mit Zeitablenkung. Es kénnen so dargestellt
werden:
— Kanal] einzeln,
— Kanal Il einzeln,
— Kandale | und || gleichzeitig,
— Summe der beiden Kanédle,
— Differenz der beiden Kandle.
Abweichungen des Speicherbetriebs (gegenlber dem
Echtzeitbetrieb) sind: |
— Bei gedriickter Taste DUAL (gleichzeitige Signaldarstel-
lung beider Kanale) entfallt die Méglichkeit der Chopper-
Kanalumschaltung. Sie ist jetzt Uberflussig; das gespei-
cherte Bild flackert auch bei tiefen Frequenzen nicht. Die
beiden Kanale werden getrennt — aber gleichzeitig —
abgetastet, jedoch nacheinander (alternierend) aus den
beiden Einzelspeichern ausgelesen und auf dem Bild-
schirm dargestellt. Das Drucken der Taste CHOP. bleibt
ohne Wirkung.
— Ein XY-Speicherbetrieb ist nicht médglich.
Die Speicherung kann mit zwei verschiedenen Betriebsar-
ten erfolgen. Ihre Wahl hangt von der Signalart und von der
MefSaufgabe ab:
— Refresh (periodische Auffrischung = standige Wieder-
holung von Signalabtastung und Speicherung, die durch
Driicken einer HOLD-Taste abgebrochen werden kann.
Refresh-Betrieb eignet sich hauptsachlich fur periodi-
sche Signale.
— Single (getriggerte Einzel-Zeitablenkung). Single-
Betrieb eignet sich flr periodische Signale, wenn sicher
ist, dafg keine Signalanderung mehr erfolgt. Vor allem
aber ist Single flr einmalige Ereignisse (z.B. Ein- oder
Ausschaltvorgang, Impulsanregung) und flr aperiodi-
sche Signale geeignet. Eine neue Aufzeichnung mit Ein-
zel-Zeitablenkung ist jederzeit durch Driicken der
RESET-Taste mdglich, aber nur dann, wenn die HOLD-
Tasten nicht gedrtickt wurden.
Alle Betriebs- und Darstellungsarten mit Speicherung wer-
den inden folgenden Abschnitten noch genauer behandelt.
Einzelkanaldarstellung
Y-Feld: keine Taste drucken, Eingangskopplung AC oder
DC entsprechend Signalfrequenz wahlen, Signal an CH.
BNC-Buchse anlegen, gewuinschte Bildhéhe am VOLTS/
DIV.-Eingangsteilerschalter wahlen, Feinstellknopf in CAL.-
Stellung (Rechtsanschlag); nur wenn erforderlich, Y-
MAG.x5 Drucktaste fiir Ablenkkoeffizient 7mV/em einra-
sten (dann Teilerschalter auf 5mV/cm), vertikale Bildlage
mit ¥-POS.I-Knopf einstellen.
