N.B.: se i finecorsa sono dislocati nella parte superiore del mo-
toriduttore, verificare che rimanga una distanza sufficiente per
consentirne la regolazione.

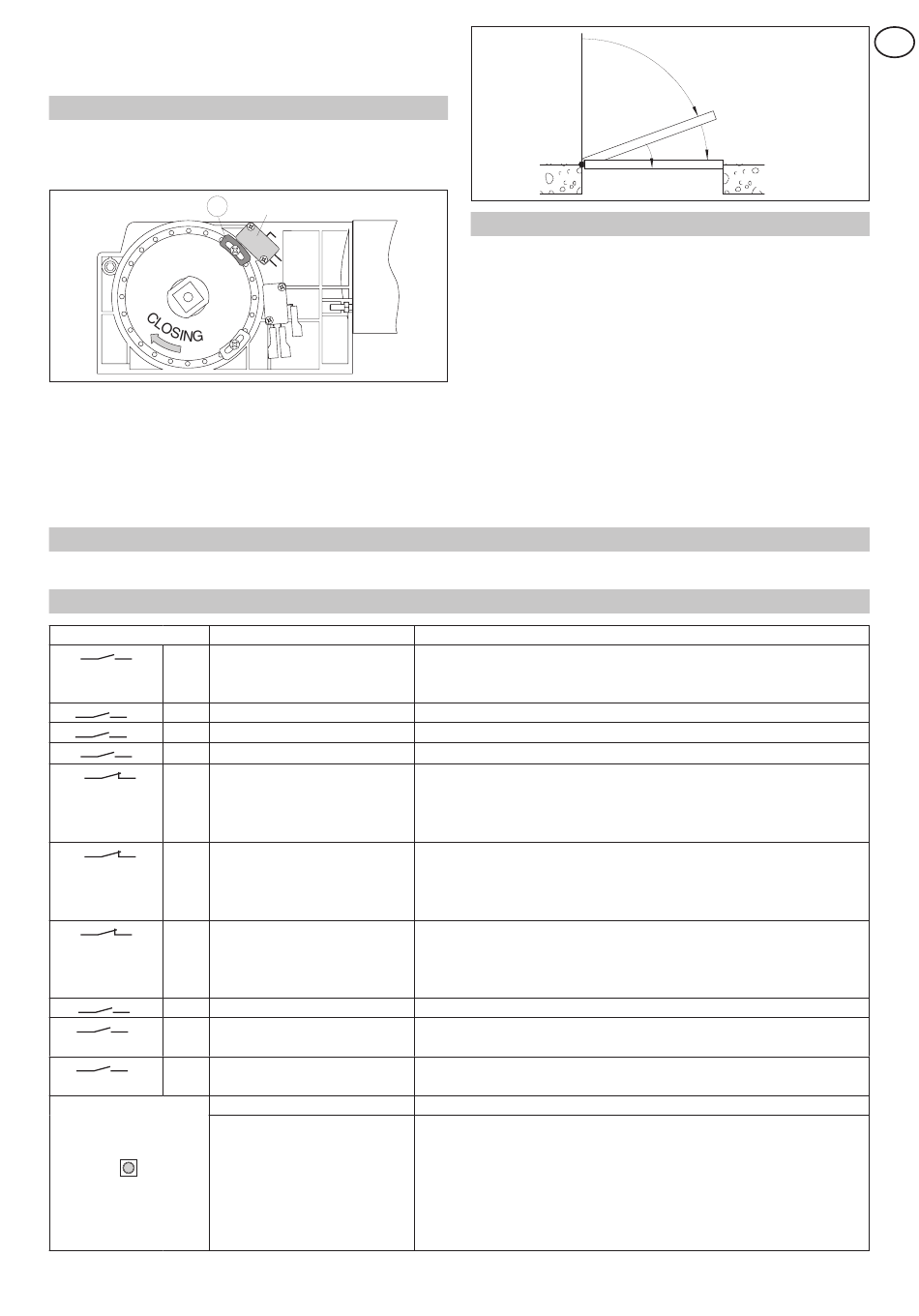

5.2 Regolazione del finecorsa di prossimitá chiude
Effettuare i collegamenti del motore e del finecorsa di prossimità
chiude con la scheda BRAKE, come indicato nel capitolo 6.7.
D
Spostare la posizione del pattino [D] in modo da attivare il fi-
necorsa di prossimità chiude FC, circa 20° prima della battuta
di chiusura.
N.B.: se i finecorsa sono dislocati nella parte superiore del mo-
toriduttore, verificare che rimanga una distanza di almeno 20
cm dal soffitto, per consentirne la regolazione.
6.

COLLEGAMENTI ELETTRICI

Attenzione: ponticellare tutti i contatti N.C. se non utilizzati. I morsetti con numero uguale sono equivalenti.
6.1 Comandi
Comando
1 2 N.O. CHIUSURA AUTOMATICA
1 3A N.O. APERTURA LATO A
1 3B N.O. APERTURA LATO B
1 4 N.O. CHIUDE
41 6 N.C. SICUREZZA IN APERTURA
Se non è presente il
morsetto 41, utilizzare
il morsetto 1
41 8 N.C. SICUREZZA DI INVERSIONE L'apertura del contatto provoca l'inversione del movimento (riapertura)
Se non è presente il
morsetto 41, utilizzare
il morsetto 1
1 9 N.C. STOP
1 29 N.O. RESET
H 3A N.O. APERTURA DISABILI LATO A La chiusura del contatto attiva la manovra di apertura. Il tempo di sosta
H 3B N.O. APERTURA DISABILI LATO B La chiusura del contatto attiva la manovra di apertura. Il tempo di sosta
OPEN APERTURA
RESET IMPOSTAZIONI
REMOTE E COME
FC
C
NO
NC
Funzione
Un contatto permanente abilita la chiusura automatica, oppure la chiu-
sura automatica può essere gestita mediante i selettori di funzione
COMH-K e COME.
La chiusura del contatto attiva la manovra di apertura.
La chiusura del contatto attiva la manovra di apertura.
La chiusura del contatto attiva la manovra di chiusura.
L'apertura del contatto provoca l'arresto del movimento durante la fase
di apertura. Alla richiusura del contatto 41-6, l'automazione riprende la
manovra di apertura interrotta. Se l'automazione è chiusa, l'apertura
del contatto 41-6 impedisce la manovra di apertura.
durante la fase di chiusura.
L'apertura del contatto provoca l'arresto di qualsiasi movimento e
l'esclusione di ogni funzione normale o di emergenza.
Attenzione: alla richiusura del contatto la porta riprende la manovra
interrotta.
Dopo 3 s l'automazione può procedere ad una nuova acquisizione.
della porta aperta è prolungato di 30 s rispetto a TC.
della porta aperta è prolungato di 30 s rispetto a TC.
Una breve pressione attiva la manovra di apertura.
Tenere premuto il pulsante OPEN (per 4 s), fino a quando il led IN
comincia a lampeggiare. Per confermare l'operazione premere nuova-
mente entro 4 s il pulsante OPEN per la durata di 2 s.
Dopo tale operazione, le impostazioni dei trimmer e dei dip switch pre-
valgono sulle eventuali impostazioni software del DMCS oppure remo-
te mediante TEL2. Inoltre vengono eliminate le eventuali impostazioni
effettuate mediante il selettore di funzioni COME.
FC 10°-20°
5.3 Regolazione della velocitá di chiusura
Regolare la velocità di chiusura a molla (closing speed) e di
accostamento (proximity speed), mediante i ponticelli presenti
nella scheda BRAKE, come indicato nel capitolo 6.7, in modo
da ottenere la corretta chiusura della porta.
Quando l'alimentazione è presente, è possibile regolare la
velocità di chiusura del motore mediante il trimmer VC, come
indicato nel capitolo 6.4.
Descrizione
9
Closing speed
Proximity speed
