DITEC WELF Montageanleitung Seite 4

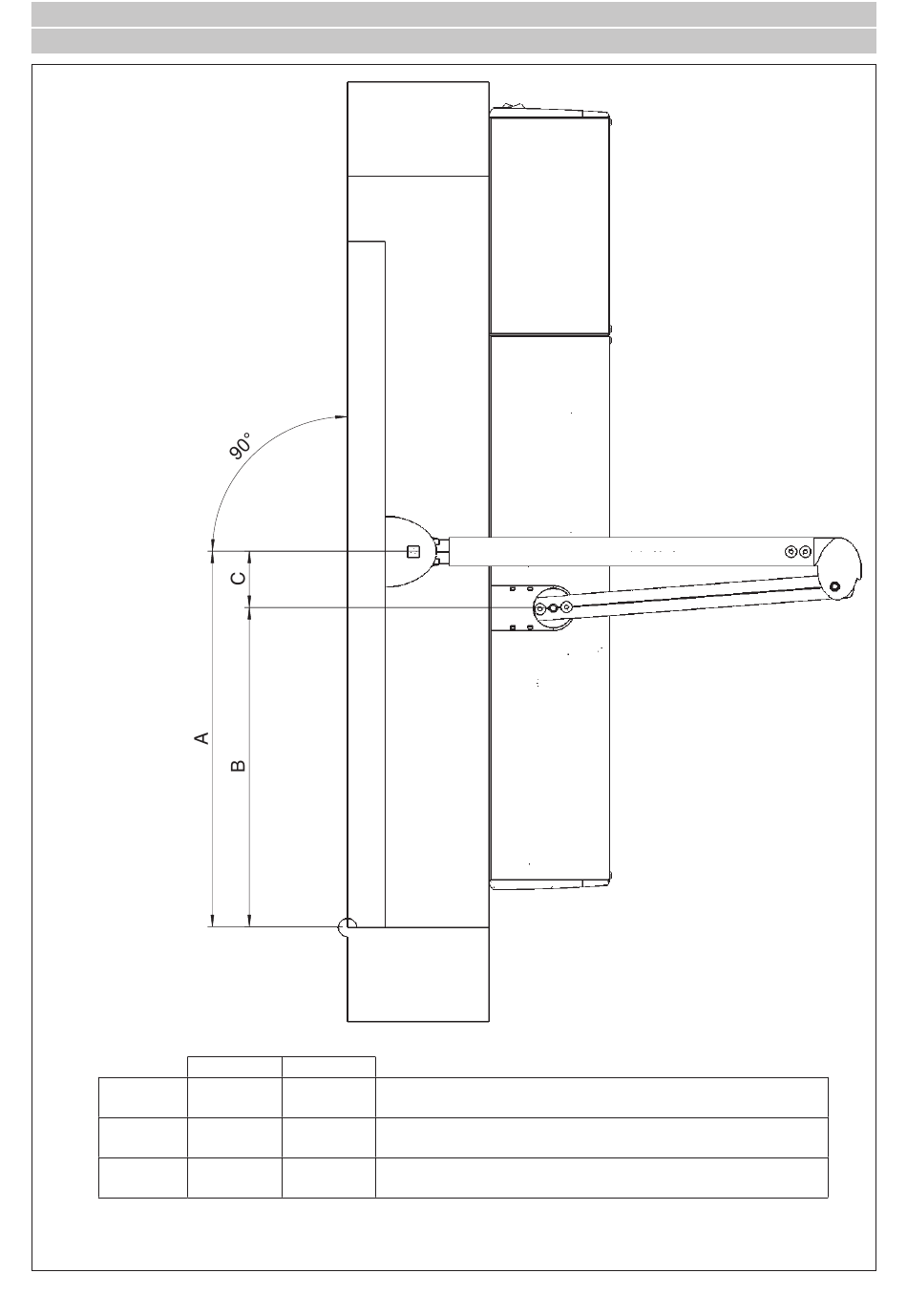

MOUNTING DIMENSIONS OPERATOR WELF - SIZE EN5 AND SIZE EN6 (NMWEL04)
MONTAGEMAßE WELF ANTRIEB - TÜRGRÖßE EN5 UND TÜRGRÖßE EN6 (NMWEL04)
A (mm)
B (mm)
C (mm)
WELF - IP1819
EN5 EN6
Distance between main operator shaft and wing axis.
405 405
Abstand zwischen Hauptantriebswelle und Flügelachse.
Distance between joint arm shaft and wing axis.
310 340
Abstand zwischen Gelenkarmwelle und Flügelachse.
Distance between joint arm shaft and main operator shaft.
95 65
Abstand zwischen Gelenkarmwelle und Hauptantriebswelle.
4
