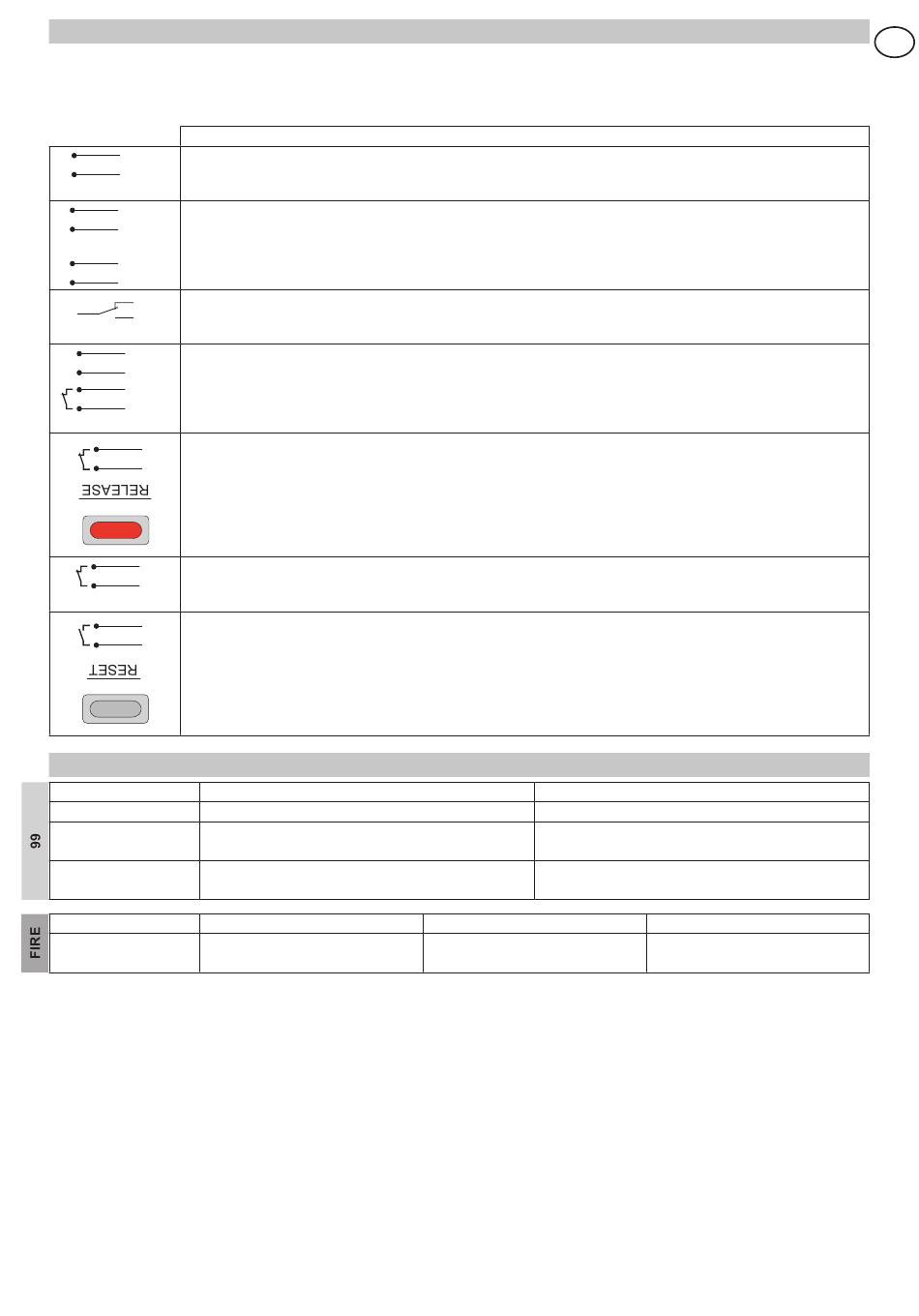

6.8 Steuerungen und Ausgänge Platine FIRE
Die Platine FIRE ist ein Bauteil des Antriebs WELF. Im Falle eines Feuer-/Rauchalarms bzw. bei fehlender Stromversorgung muss
sich die Brandschutztür vollständig schließen und bis zur manuellen Rückstellung geschlossen bleiben (RESET).
Die Schließkraft wird durch die Feder des Antriebs WELF gewährleistet; die Schließgeschwindigkeit wird über die Karte BRAKE
eingestellt.
L
Netzspeisung der Karte FIRE.
N
POWER MAINS IN
L
Ausgang für die Versorgung eines oder zweier Antriebe WELF. Bei einer Erfassung von Feuer/Rauch
N
unterbricht die Karte FIRE die Stromversorgung des Antriebs WELF und bewirkt so die Feder-Schließung
POWER MAINS OUT
der Tür.
L
N
NC
Ausgang Kontakt Alarm. Im Falle einer Brand-/Raucherfassung kann der Ausgang Kontakt Alarm (10 A
C
NO
- 250 V~ max) zur Aktivierung der optischen und/oder akustischen Warnsignale verwendet werden.
ALARM
0
Brand-/Rauchmelder. Schließen Sie einen oder mehrere Brand-/Rauchmelder mit 24 V= Versorgungsspannung
1F
an (200 mA max).
Achtung: Nehmen Sie die Anschlüsse nach Herstelleranweisung der einzelnen Brandmelder vor, und beachten
Sie die beiliegende Montageanleitung.
SENSOR
Manueller Schließvorgang. Bewirkt immer die Türschließung. Es muss immer ein Taster in gut erreichbarer
und klar gekennzeichneter Position in der Nähe der Tür vorhanden sein.
RELEASE
Alarm-Eingang. Bei einem Anschluss an eine Brandschutzanlage kommt es im Falle einer Branderfassung
zur Aktivierung, und bewirkt die Türschließung.
AL-IN
Manuelle Rückstellung. Bedienen Sie sich des Kontakts zur manuellen Rückstellung, um nach einer
Unterbrechung der Stromversorgung oder der Aktivierung eines Brandalarms über den Feuer-/Rauchmelder,
die manuelle Auslösung des Schließvorganges oder den Alarm-Eingang den normalen Betrieb Antriebs
WELF wieder herzustellen.
RESET

6.9 Signalisierung

LED
POWER ALARM
Steuerpannung vorhanden 24 V=.
SA
Zeigt an, dass mindestens einer der Kontakte 41-6,
41-8 offen ist.
IN
Leuchtet für die Dauer der Befehle: 1-3A, 1-3B, H-3A,
H-3B und 1-4.
LED
OK/ALARM
Netzpannung vorhanden - Kein
Alarm.
An
Grün
Zeigt eine Feuer-/Raucherfassung
an (Alarmsituation).
49
Beschreibung
Fehler im Betrieb/Encoder.
Sicherheit-Test fehlschlägt.
Leuchtet bei jeder Status-Änderung der Dip-Switches,
der Jumper und des Befehls 1-2 delete einmal auf.
Rot
Blinkt
Aus
Fehlende Netzspannung.
WELF - IP1819
