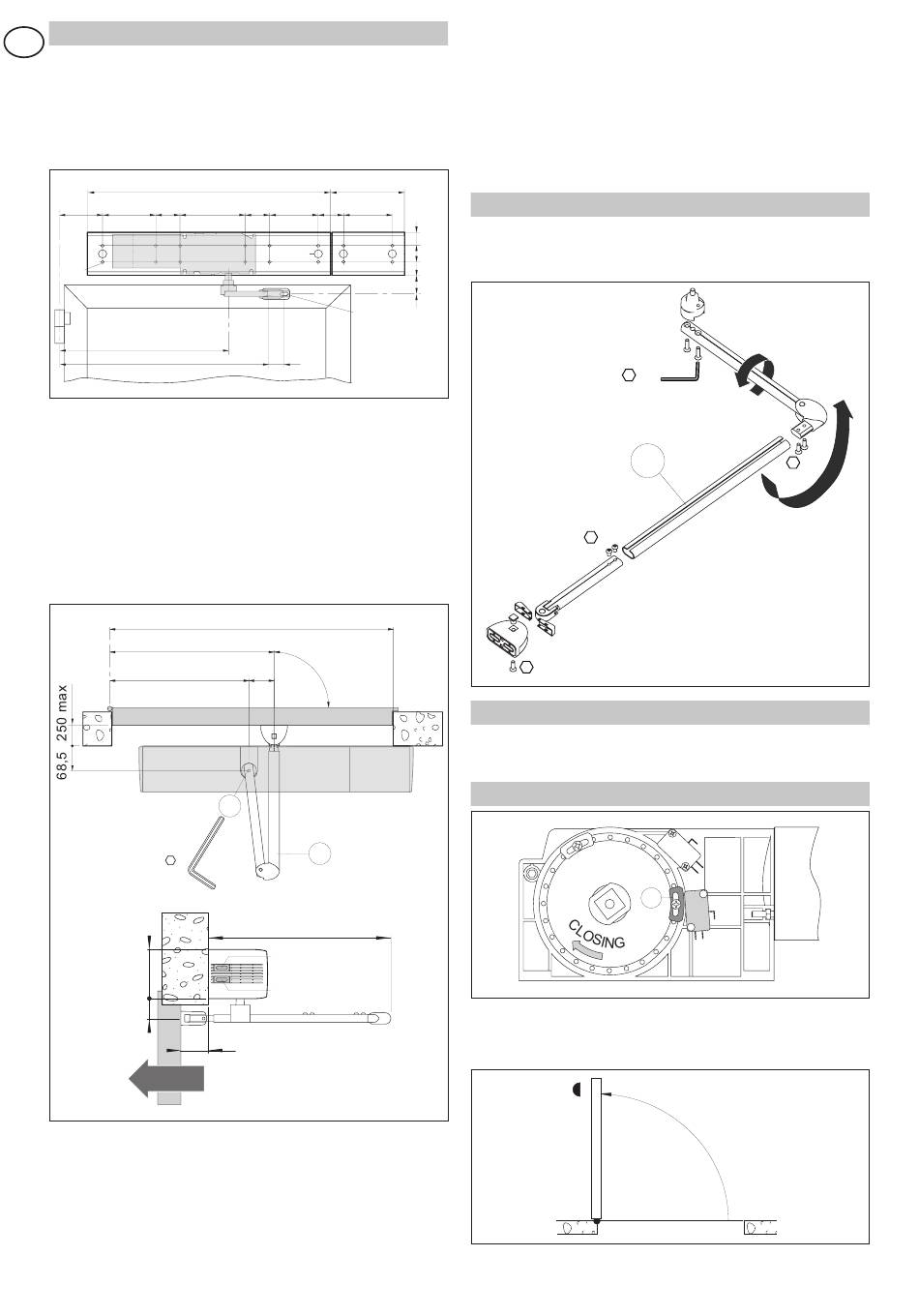

INSTALLAZIONE DEL BRACCIO ARTICOLATO
I
Il braccio articolato WELBA si usa per porte che aprono all'ester-
no vista lato motoriduttore.
Fissare in modo stabile e in bolla la piastra di base [9] alla parete,
rispettando le misure indicate in figura.
Forare inoltre l'anta, in corrispondenza del fissaggio del braccio
articolato.
80
120
60
MOTOR
Ø7
340 for SIZE 6
310 for SIZE 5
388
(*) Se necessario, usare la prolunga WELD40 per allungare la
misura tra l'automazione e il braccio a 70 mm.
Riposizionare i componenti sulla piastra di base.
N.B.: il motore va posizionato sempre dal lato cerniere.
Verificare che il braccio articolato sia correttamente assemblato
(vedere preparazione al capitolo 4.1).
Fissare il braccio all'automazione nel punto [X]. Fissare inoltre,
l'altra estremità del braccio all'anta, in modo da formare un
angolo di 90° come indicato in figura.
405
SIZE 6 = 340
SIZE 5 = 310
6
105
30 (*70)
OPENING
WELF - IP1819
590
230
160
60
120
62
170
Ø20
FIRE
Ø6,5
35
700 min
90°
65
95
FIRE
FIRE
X
Y
~400
RELEASE
RESET
250 max
N.B.: per distanze tra l'automazione e l'anta inferiori a 115 mm,
è necessario accorciare il lato non forato del braccio [Y].
Attenzione: il fissaggio del braccio all'anta, risulta difficoltoso a
causa della spinta della molla.
Muovere manualmente la porta e verificare la corretta apertura
e chiusura senza attriti. Installare il fermo di porta aperta.
N.B.: i fermi porta a pavimento devono essere fissati in posizione
visibile e non devono costituire pericolo di inciampo.
4.1 Preparazione del braccio articolato
Se necessario, in riferimento al senso di apertura della porta,
32,5
invertire l'assemblaggio del braccio articolato come indicato in
40
figura.
32,5
30 (*70)
4
5.
REGOLAZIONI AUTOMAZIONE
Le regolazioni dell'automazione vanno eseguite in assenza di
alimentazione.
5.1 Regolazione del finecorsa apre
Regolare l'angolo di apertura dell'anta, spostando la posizione
del pattino [D] in modo da attivare il finecorsa apre FA, prima
della battuta di apertura.
8
4
Y
4
D
FA
C
NO
FA = Endschalter öffnen /
Opening limit switch
4
