DITEC WELF Montageanleitung Seite 32

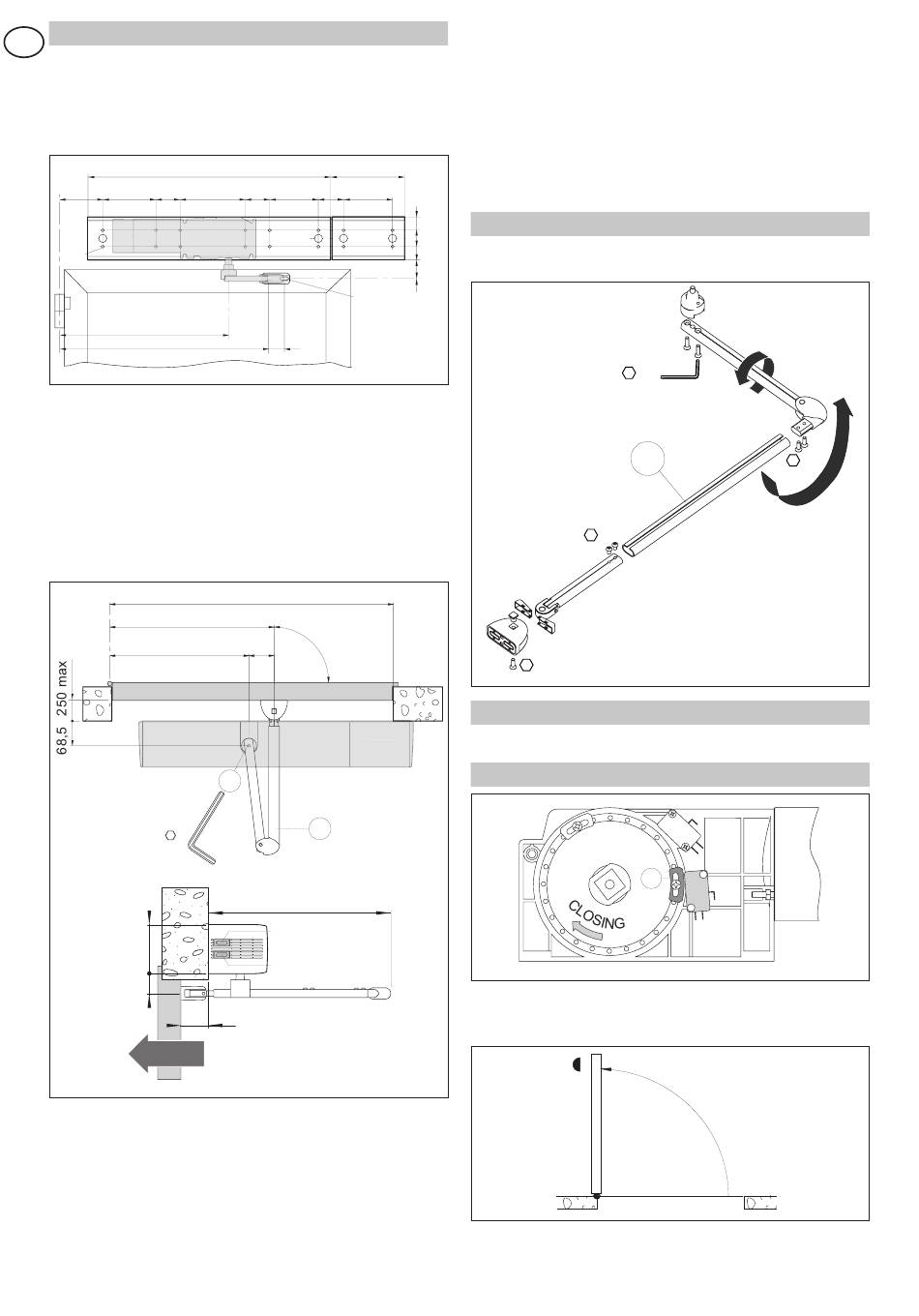

4. INSTALLATION DU BRAS ARTICULE
F
Le bras articulé WELBA s'utilise pour des portes qui s'ouvrent
à l'extérieur vue côté motoréducteur.
Fixer de manière stable et de niveau la plaque de base [9] à la
paroi, en respectant les mesures indiquées.
Percer le vantail à la hauteur de la fixation du bras articulé.
80 120 60
Ø7
340 for SIZE 6
310 for SIZE 5
388
(*) Au besoin, utiliser la rallonge WELD40 pour allonger la me-
sure entre l'automatisme et le bras à 70 mm.
Replacer les composants sur la plaque de base.
Remarque: le moteur doit être placé côté charnières toujours.
Vérifier que le bras articulé soit correctement assemblé (voir
préparation chapitre 4.1).
Fixer le bras à l'automatisme au point [X]. Fixer en outre, l'autre
extrémité du bras au vantail, de manière à former un angle de
90° comme indiqué dans la figure.
405
SIZE 6 = 340
SIZE 5 = 310
6
105
30 (*70)
OPENING
WELF - IP1819
590 230
160 60 120 62 170
MOTOR Ø20 FIRE
Ø6,5
35
700 min
90°
65
95
FIRE FIRE
X
Y
~400
RELEASE
RESET
250 max
Remarque: pour des distances entre l'automatisme et le vantail
inférieures à 115 mm, il faut raccourcie le côté n on perforé du
bras [Y].
Attention: le fixage du bras au vantail, est difficile à cause de la
poussée du ressort.
Actionner manuellement la porte et vérifier l'ouverture correcte et
fermeture sans frottements. Installer l'arrêt de porte ouverte.
Remarque: les arrêts de porte au sol doivent être fixés en position
visible et ne doivent constituer aucun danger de chute.
4.1 Préparation du bras articulé
32,5
40
Suivant le sens d'ouverture de la porte, invertir si nécessaire
32,5
l'assemblage du bras articulé comme indiqué dans la figure.
30 (*70)
4
5. REGLAGES AUTOMATISME
Les réglages de l'automatisme se font sans tension.
5.1 Réglage fin de course ouvert
Régler l'angle d'ouverture du vantail, en déplaçant la position du
patin [D] de manière à activer la fin de course ouvert FA, avant
la butée d'ouverture.
32
4
Y
4
D
FA
C
NO
FA = Endschalter öffnen /
Opening limit switch
4
