Anm.: Befinden sich die Endschalter im oberen Teil des Getriebe-
motors, stellen Sie sicher, dass ein ausreichender Abstand für
die Einstellung bestehen bleibt.

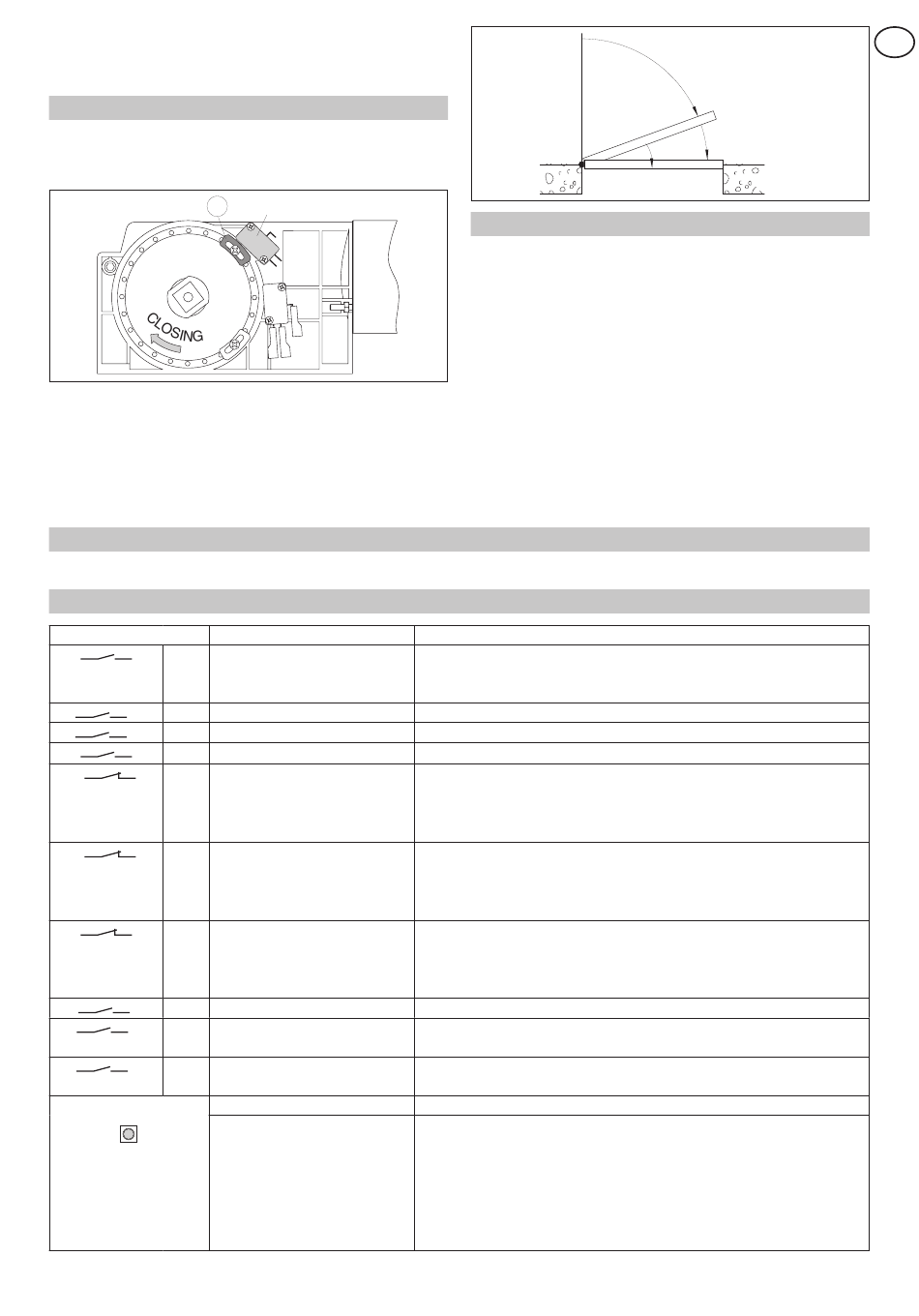

5.2 Einstellungen des Vorendschalters Schließen
Die Anschlüsse zwischen dem Motor bzw. dem Vorendschalter
Schließen und der Steckplatine BRAKE durchführen (siehe
Kapitel 6.7).
D
Die Position des Gleiters [D] so verstellen, dass der Vorendschal-
ter Schließen FC ca. 20° vor dem Anschlag der geschlossenen
Tür aktiviert wird.
Anm.: Befinden sich die Endschalter im oberen Teil des Antrie-
bes stellen Sie sicher, dass ein ausreichender Abstand für die
Einstellung bestehen bleibt.
6.
ELEKTRISCHE ANSCHLÜSSE
Achtung: alle N.C. Kontakte überbrücken, wenn sie nicht gebraucht werden. Die Klemme mit derselben Nummer sind Äquivalent.
6.1 Befehle
Befehl
1
2
N.O.
AUTOMATISCHE
SCHLIEßUNG
1
3A
N.O.
ÖFFNUNG SEITE A
1
3B
N.O.
ÖFFNUNG SEITE B
1
4
N.O.
SCHLIEßUNG
41
6
N.C.
ANHALTESICHERHEIT
BEIM ÖFFNEN
Falls Klemme 41 nicht
vorhanden, Klemme 1
verwenden
41
8
N.C.
UMKEHRSICHERHEIT
BEIM SCHLIEßEN
Falls Klemme 41 nicht
vorhanden, Klemme 1
verwenden
1
9
N.C.
STOPP
1
29
N.O.
RESET
H
3A N.O.
GEHBEHINDERTEN-
ÖFFNUNG SEITE A
H
3B N.O.
GEHBEHINDERTEN-
ÖFFNUNG SEITE B
OPEN
ÖFFNUNG
RÜCKSTELLUNG REMOTE-
UND COME-EINSTELLUNGEN
FC
C
NO
NC
Funktion
Die automatische Schließung wird durch einen Dauerkontakt aktiviert
oder kann über die Programmschalter COMH-K und COME gesteuert
werden.
Ein Impuls aktiviert die Öffnung.
Ein Impuls aktiviert die Öffnung.
Ein Impuls aktiviert die Schließung.
Bewirkt die Unterbrechung der Bewegung während des Öffnungsvor-
gangs. Bei Schließung des Kontakts 41-6 nimmt die Tür die unterbro-
chene Öffnungsbewegung wieder auf. Ist die Tür geschlossen, verhin-
dert die ein offener Kontakt 41-6 die Öffnungsbewegung.
Kehrt die Schließbewegung um (Wiederöffnung).
Die Öffnung des Kontakts stoppt jegliche Bewegung der Tür. Wenn der
Kontakt geöffnet wird, ist keine weitere Funktion mehr möglich.
Achtung: Beim erneuten Schließen des Kontaktes nimmt die Tür die
unterbrochene Bewegung wieder auf.
Nach 3 s ist der Antrieb zur erneuten Ausführung bereit.
Aktiviert die Öffnungsbewegung. Die Offenhaltezeit der offenen Tür ist
gegenüber TC um 30 s länger.
Aktiviert die Öffnungsbewegung. Die Offenhaltezeit der offenen Tür ist
gegenüber TC um 30 s länger.
Eine kurze Betätigung aktiviert die Öffnungsbewegung.
Halten Sie den OPEN-Taster 4 s gedrückt, bis die LED IN zu blinken
beginnt. Drücken Sie den Taster OPEN innerhalb von 4 s erneut 2 s
lang, um den Befehl zu bestätigen.
Danach haben die Einstellungen der Trimmer und Dip-Switches Vor-
rang vor möglichen Software-Einstellungen von DMCS oder Remote-
Einstellungen über TEL2. Außerdem werden eventuelle mit Hilfe des
Programmschalters COME getätigten Einstellungen annulliert.
5.3 Schließgeschwindigkeit
Die Schließgeschwindigkeit (closing speed) und die Bremsge-
schwindigkeit (proximity speed) über die Verbindungsdrähte der
Steckplatine BRAKE regeln (siehe Kapitel 6.7), um die richtige
Türschließung zu bekommen.
Bei vorhandener Netzspannung ist es möglich die Schließge-
schwindigkeit des Motors durch den VC Trimmer einzustellen,
wie im Kapitel 6.4 dargestellt.
Beschreibung
45
Closing speed
Proximity speed
FC 10°-20°
WELF - IP1819
D
