1.

DATI TECNICI

Alimentazione
Assorbimento
Coppia
Intermittenza
Tempo di apertura
Tempo di chiusura
(alimentazione presente)
Tipo di funzionamento
Collegamento accessori e G1
(esclusi elettroserratura e
allarme antincendio)
Collegamento elettroserratura
Collegamento allarme antin-
cendio
(Scheda FIRE)
Temperatura
Grado di protezione
Dimensioni prodotto
Quadro elettronico
Dimensioni SIZE 5
norma EN1154
Dimensioni SIZE 6
norma EN1154
2. RIFERIMENTI ILLUSTRAZIONI
La garanzia di funzionamento e le prestazioni dichiarate si otten-
gono solo con accessori e dispositivi di sicurezza DITEC.
2.1 Riferimenti installazione tipo (fig. 1)
[1] Automazione WEL
[2] Radar
[3] Braccio articolato
[4] Collegare l'alimentazione ad un interruttore onnipolare con
distanza di apertura dei contatti di almeno 3 mm (non di
nostra fornitura) protetto contro l'attivazione involontaria
o non autorizzata.
Il collegamento alla rete deve avvenire su canala indipen-
dente e separata dai collegamenti ai dispositivi di comando
e sicurezza.
2.2 Riferimenti automazione (fig. 2)
[5] Testata con pulsanti
[6] Testata
[7] Quadro elettronico
[8] Motoriduttore
[9] Piastra di base
[10] Scheda BRAKE
[11] Molla
[12] Finecorsa
[13] Carter
[14] Scheda FIRE
[15] Testata intermedia
WELF
230 V~ / 50-60 Hz
1A
30 Nm (apertura)
20 Nm (chiusura)
S2 = 30 min, S3 = 80 %
1,5÷5 s / 90°
1,5÷5 s / 90° (DIP6=OFF)
1,5÷20 s / 90° (DIP6=ON)
Apertura a motore
Chiusura a molla
24 V= / 0,5 A
24 V= / 1,2 A
24 V= / 200 mA
-20°C / +55°C
IP31
105 x 128 x 832
99 + BRAKE + FIRE
100 kg - 1250 mm
120 kg - 1400 mm
3. INSTALLAZIONE
Tutte le misure riportate sono espresse in millimetri (mm), salvo
diversa indicazione.

3.1 Controlli preliminari

Controllare la stabilità, il peso dell'anta e che il movimento sia re-
golare e senza attriti (se necessario rinforzare il telaio). Eventuali
chiudi porta devono essere tolti o completamente annullati.
3.2 Smontaggio automazione (fig. 2)
Aprire il carter [13] agendo con un cacciavite sull'apposita feritoia
presente sulle testate.
Togliere le testate [5] e [6], staccare i connettori dei collegamenti
elettrici, le viti di bloccaggio e sfilare il quadro elettronico [7],
il motoriduttore [8], la scheda BRAKE [10] e la scheda FIRE
[14].
Attenzione: non togliere ne spostare le staffe inserite nelle
guide della piastra di base.

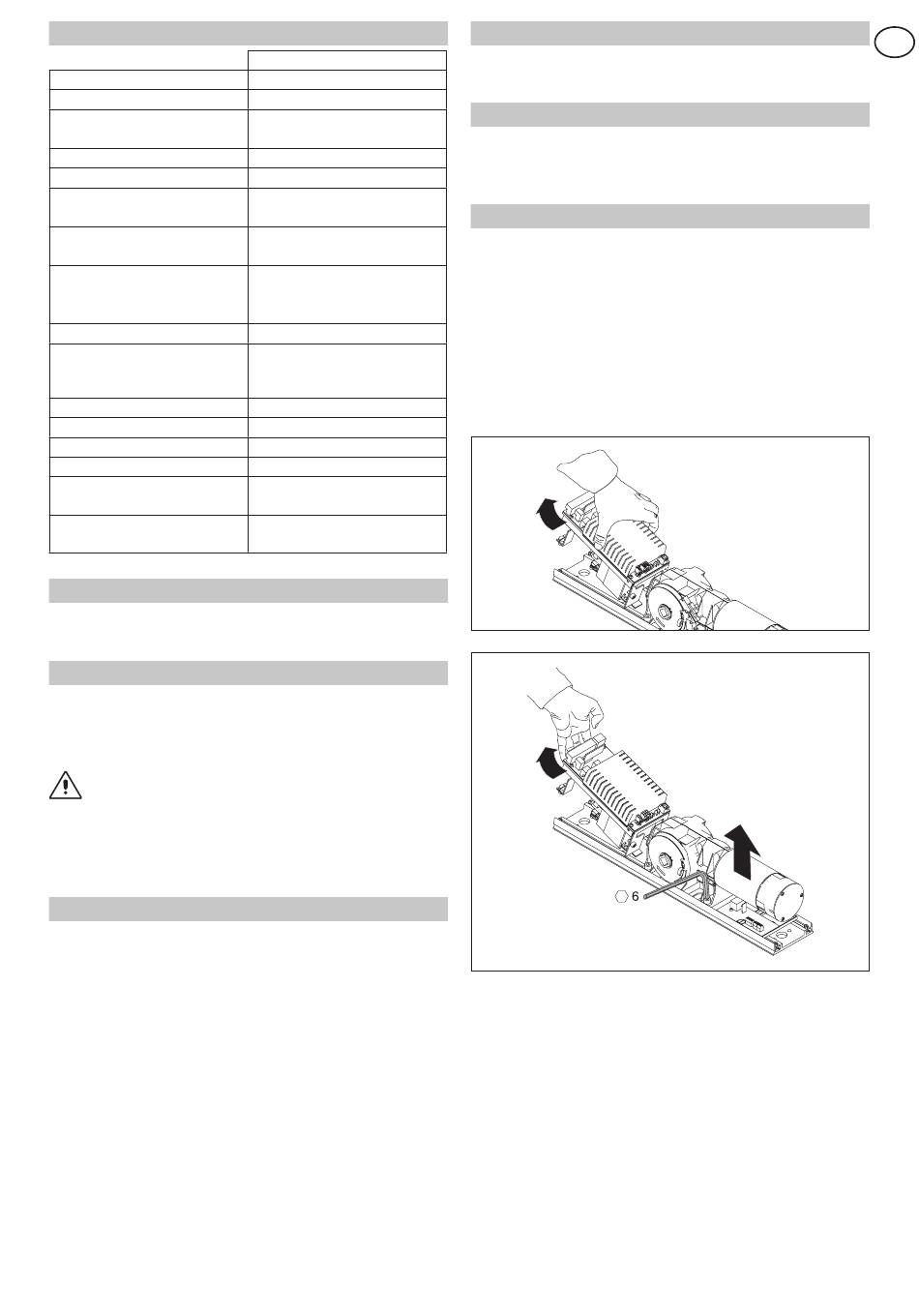

Attenzione: maneggiare con cura il quadro elettronico, come
indicato in figura.
