7.
DEMARRAGE
F
Attention: avant d'effectuer toute opération s'assurer que l'automatisme ne soit pas alimenté.
Les manoeuvres relatives au point 7.5 sont faites sans sécurité. Il est possible de régler les trimmer seulement porte immobile.
7.1
Régler J1=OFF et J2=OFF.
7.2
Régler les trimmer VA, VC, TC au minimum et le trimmer RF à moitié.
7.3
Shunter les sécurités (41-6, 41-8) et le stop (1-9).
7.4
Régler la vitesse de fermeture à ressort désirée avec le pontet CLOSING SPEED LO-ME-HI et le trimmer HI-ADJ. Régler
en outre la vitesse d'approche avec le pontet PROXIMITY LO-HI.
7.5
Brancher et appuyer sur le bouton RESET sur la tête de l'automatisme
Avec les commandes 1-3 et 1-4 vérifier le bon fonctionnement de l'automatisme.
Régler avec les trimmer VA et VC la vitesse de la porte.
Attention: à chaque allumage le tableau électronique effectue un RESET automatique et le premier mouvement d'ouverture
ou de fermeture est effectué à basse vitesse et permet l'apprentissage automatique des positions d'ouverture et de ferme-
ture (acquisition).
7.6
Régler la poussée sur les obstacles et la force moteur avec le trimmer RF, pour que la porte fonctionne correctement et
l'usage soit en sécurité.
7.7
Selon l'évaluation des risques présents, installer et brancher au tableau électronique tous les dispositifs de sécurité néces-
saires et en vérifier le fonctionnement.
7.8
Vérifier le bon fonctionnement des capteurs de feu et de fumée.
7.9
Régler avec TC la fermeture automatique (autorisée par la commande 1-2 ou par le sélecteur de fonction COME-H-K).
7.10 Brancher les éventuels dispositifs de commande et les sélecteurs de fonction et en vérifier le bon fonctionnement.
7.11 Si l'automatisme rencontre un obstacle durant la course de fermeture, il le relève et rouvre.
Si l'obstacle est relevé deux fois de suite, il est considéré comme une nouvelle butée d'arrêt tant qu'il est éliminé.
Attention: vérifier que la force de manoeuvre et la force de choc entre le vantail et l'obstacle soit inférieure aux valeurs indi-
quées par la norme DIN 18650-1.
8.
EXEMPLE D'APPLICATION

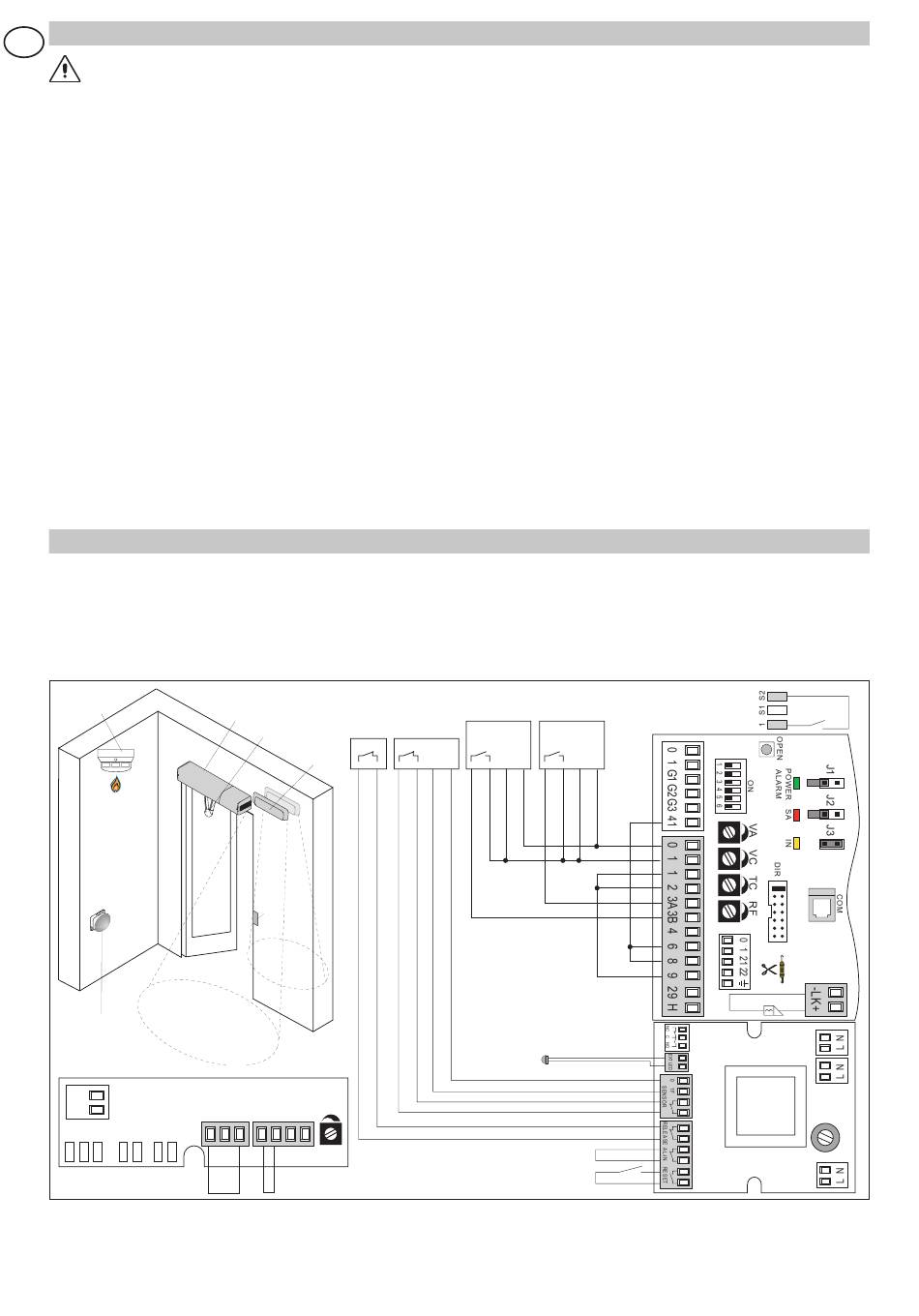

Exemple de porte coupe-feu WELF avec électroserrure, capteur de feu/fumée et relâchement manuel de fermeture.
La porte s'ouvre avec les commandes radar PAS (1-3A et 1-3B).
L'automatisme est relié à un capteur qui détecte la présence de feu/fumée et à un bouton manuel de fermeture à actionner en
cas d'urgence incendie.
En absence de tension ou en présence d'urgence incendie la porte est fermée par le ressort de l'automatisme WELF.
Remarque: régler les commutateurs et les jumper comme indiqué dans la figure.
Brandschutz-
melder
Manueller
Schließ-
vorgang
0-1 INPUT
NO
C
NC
-MOT+ -MOT+
WELF - IP1819
WELF
MANUELLER
SCHLIEß-
WELBA
VORGANG
PAS
Elektro-
schloss
BRAKE
PROXIMITY SPEED CLOSING SPEED
LO
HI
LO ME HI
HI-ADJ
OUTSIDE
INSIDE
BRANDSCHUTZ-
PAS
PAS
MELDER
24 V
24 V
+
-
+
-
LED Alarm/OK
RESET
38
FA = Open limit switch
24 V
+
-
LOCK
FIRE
C
NO
99
