DITEC WELF Montageanleitung Seite 3

FA (1-S2) = Endschalter öffnen
Open limit switch
RELEASE
RESET
Ausgang General Purpose
Output 24 V= / 0,1 A
NICHT VERWENDEN
(falls vorhanden)
Ausgang / Output 24 V= / 0,5 A
Automatisches Schließen / Automatic closure
Öffnung Seite A / Side A opening
Öffnung Seite B / Side B opening
Schließen / Closing
Anhaltesicherheit / Safety stop
Umkehrsicherheit / Safety reversal
Ausgang Elektroschloss
Ausgang Alarmkontakt (10 A - 250 V~)
Alarm output contact (10 A - 250 V~)
LED Alarm/OK
Brandschutzmelder / Fire/smoke sensor
-
200 mA
24 V=
+
Manueller Schließvorgang
Closing manual release
Eingang Alarm / Alarm input
Reset / Manual reset
FA (1-S1) = Ausschalten Sicherheitsvorrichtung (1-6)
FC = Vorendschalter Schließen
Close proximity switch
DO NOT USE
-
+
Stop
Reset
-
Lock output
+
24 V= / max 1,2 A
Netzsicherung / Line fuse
F1=F1,6A
Safety stop (1-6) disabled
0-1 INPUT
NO
NC
C
NO
AL2
FIRE
3
Schließgeschwindigkeit
Closing speed
FC ~20°
PROXIMITY SPEED CLOSING SPEED
C NC -MOT+ -MOT+
Motor
24 V=
C
NO
FA = Endschalter öffnen, oder
Ausschalten der
Sicherheitsvorrichtung (1-6)
FA = Open limit switch, or
safety stop (1-6) disabled
NICHT VERWENDEN
DO NOT USE
99
Stromversorgung WELF 2. Flügel
Power supply WELF second wing
Sicherung/ Fuse
F2=T63mA
Stromversorgung / Power supply
230 V~ / 50-60 Hz
Erdung / Ground
Bremsgeschwindigkeit
Proximity speed
BRAKE
LO HI LO ME HI HI-ADJ

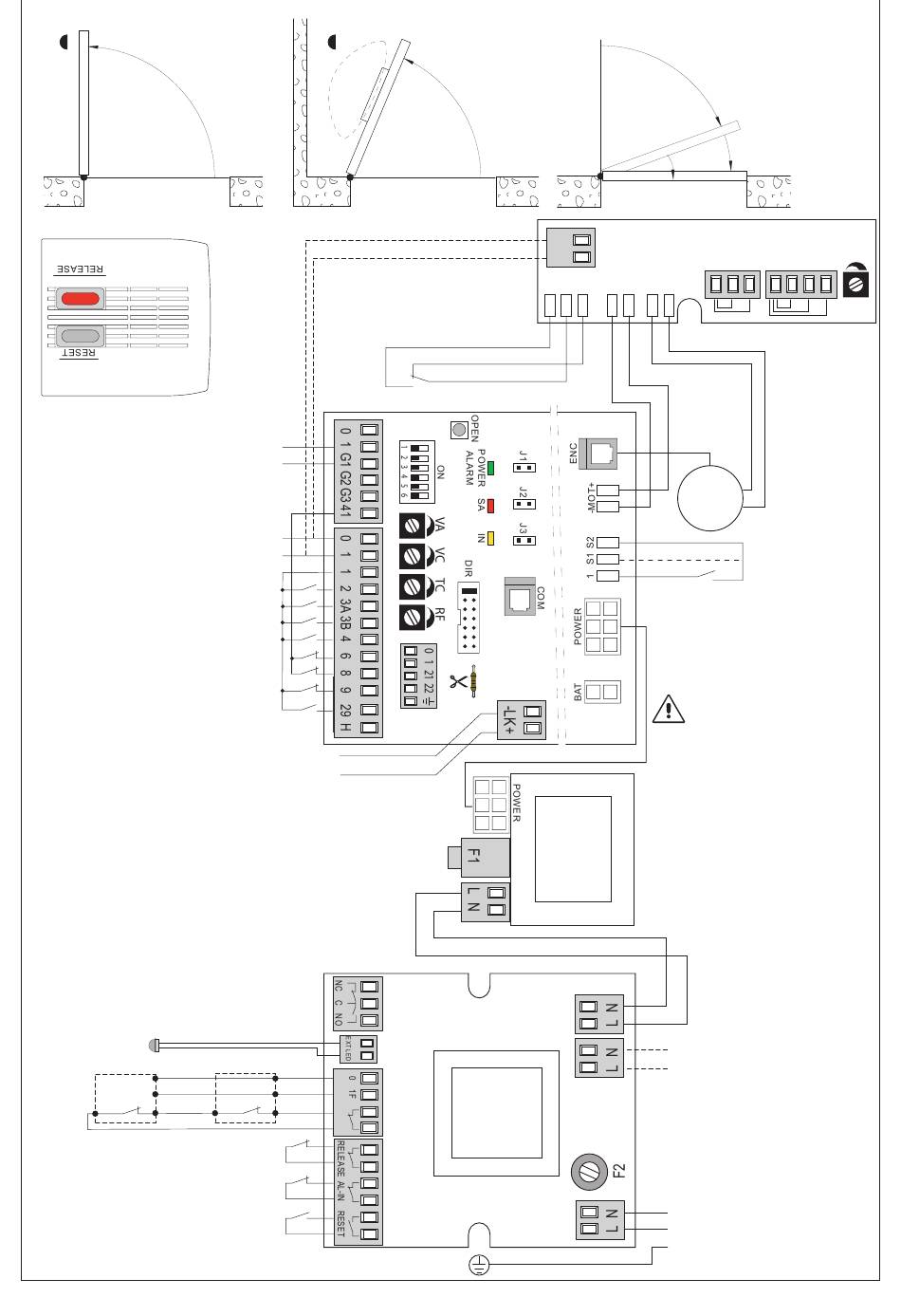

Fig. 3
WELF - IP1819
