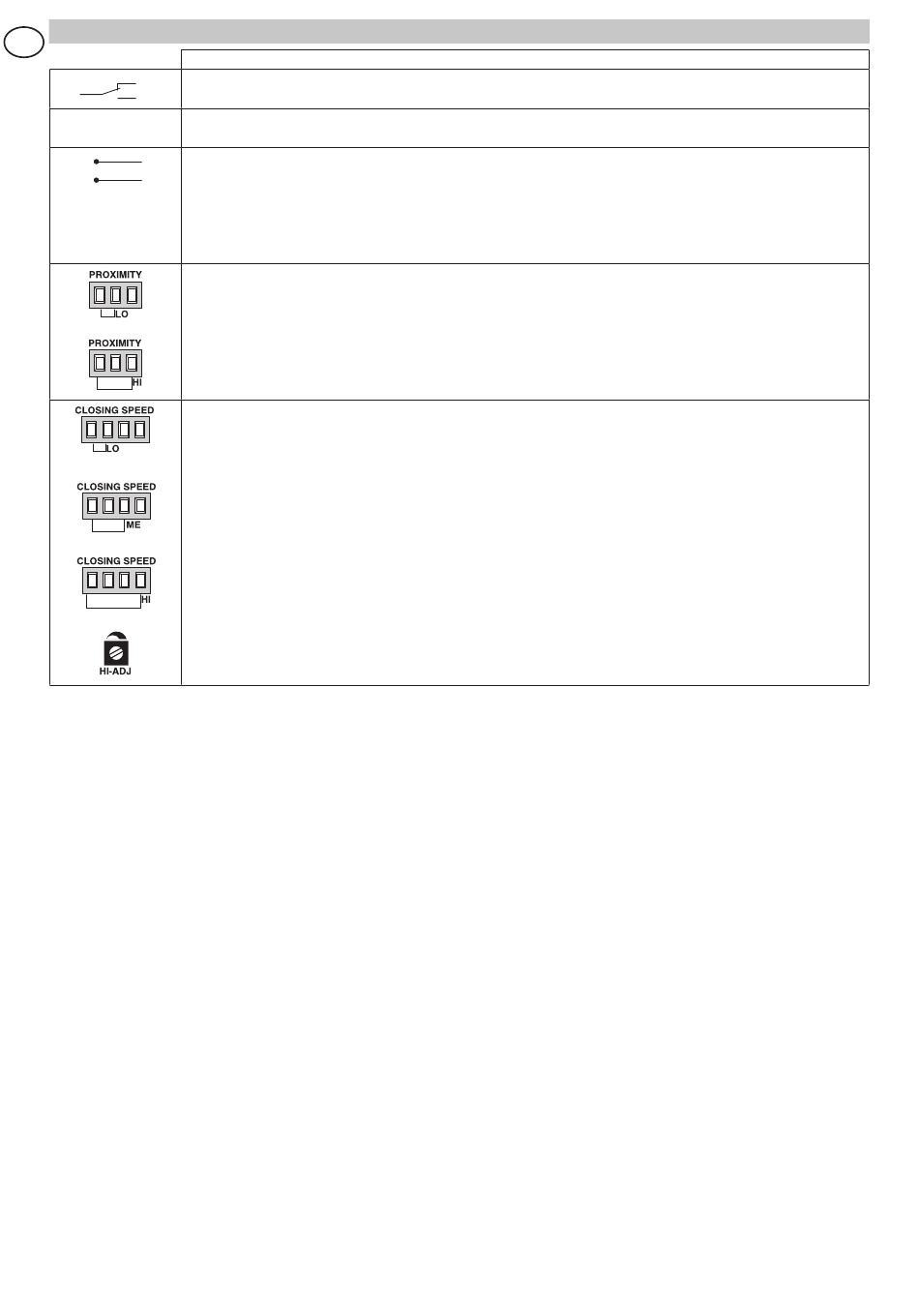

6.7 Commandes et sorties carte BRAKE
F
NC Fin de course de proximité ferme. Effectue le changement de vitesse de la porte durant le mouvement de
C NO fermeture.
- MOT + Branchement moteur. Effectuer le branchement moteur, carte BRAKE et tableau électronique 99 comme
indiqué dans la figure 3.
Alimentation carte BRAKE. En branchant les borniers 0-1 du tableau électronique 99 aux borniers res-
pectifs de la carte BRAKE (comme indiqué dans le tracé en pointillé figure 3) et en réglant DIP5=ON, il est
0-1 INPUT possible d'obtenir un fonctionnement diversifié de l'automatisme WELF:
- en présence d'alimentation, la fermeture est motorisée et réglée par le trimmer VC du tableau électronique 99;
- en absence d'alimentation, la fermeture est à ressort et est réglée par les contacts et le trimmer de fer-
Contact de sélection de la vitesse d'approche en fermeture basse ;
ou
contact de sélection de la vitesse d'approche en fermeture haute ;
contact de sélection de la vitesse de fermeture basse ;
ou
contact de sélection de la vitesse de fermeture moyenne ;
ou
contact de sélection de la vitesse de fermeture haute ;
Règle la vitesse de fermeture seulement quand est sélectionnée la vitesse de fermeture haute.
WELF - IP1819
meture de la carte BRAKE, comme indiqué ci-dessous.
