1.

DONNEES TECHNIQUES

Alimentation
Absorption
Couple
Intermittence
Temps d'ouverture
Temps de fermeture
(alimentation présente)
Type de fonctionnement
Raccordement accessoires G1
(sauf électroserrure et alarme
incendie)
Raccordement électroserrure
Raccordement alarme incendie
(Fiche FIRE)
Température
Degré de protection
Dimensions produit
Tableau électronique
Dimensions SIZE 5
norme EN1154
Dimensions SIZE 6
norme EN1154
2. ELEMENTS
La garantie de fonctionnement et les prestations déclarées
s'obtiennent seulement avec des accessoires et dispositifs de
sécurité DITEC.
2.1 Elements de l'installation type (fig. 1)
[1] Automatisme WEL
[2] Radar
[3] Bras articulé
[4] Brancher l'alimentation à un interrupteur omnipolaire avec
distance d'ouverture des contacts d'au moins 3 mm (non
fourni) protégé contre l'activation involontaire ou non au-
torisée.
Le branchement au réseau doit se faire sur le canal in-
dépendant et séparé des branchements aux dispositifs de
commande et de sécurité.
2.2 Elements de l'automatisation (fig. 2)
[5] Tête avec boutons
[6] Tête
[7] Tableau électronique
[8] Motoréducteur
[9] Plaque de base
[10] Carte BRAKE
[11] Ressort
[12] Fin de course
[13] Carter
[14] Carte FIRE
[15] Tête intermédiaire
WELF
230 V~ / 50 -60 Hz
1 A
30 Nm (ouverture)
20 Nm (fermeture)
S2 = 30 min, S3 = 80 %
1,5÷5 s / 90°
1,5÷5 s / 90° (DIP6=OFF)
1,5÷20 s / 90° (DIP6=ON)
Ouverture motorisée
Fermeture à ressort
24 V= / 0,5 A
24 V= / 1,2 A
24 V= / 200 mA
-20°C / +55°C
IP31
105 x 128 x 832
99 + BRAKE + FIRE
100 kg - 1250 mm
120 kg - 1400 mm
3. INSTALLATION
Toutes les mesures sont indiquées en millimètre (mm), sauf
indication contraire.
3.1 Contrôles préliminaires
Contrôler la stabilité le poids du vantail et la régularité du mou-
vement qui doit se faire sans frottements (au besoin renforcé
le châssis). D'éventuelles fermetures de portes doivent être
enlevées ou complètement annulées.
3.2 Démontage automatisme (fig. 2)
Ouvrir le carter [13] avec un tournevis introduit dans la fente
sur la tête.
Enlever les têtes [5] et [6], débrancher les connecteurs des
branchements électriques, les vis de blocage et sortir le tableau
électronique [7], le motoréducteur [8], la carte BRAKE [10] et
la carte FIRE [14].

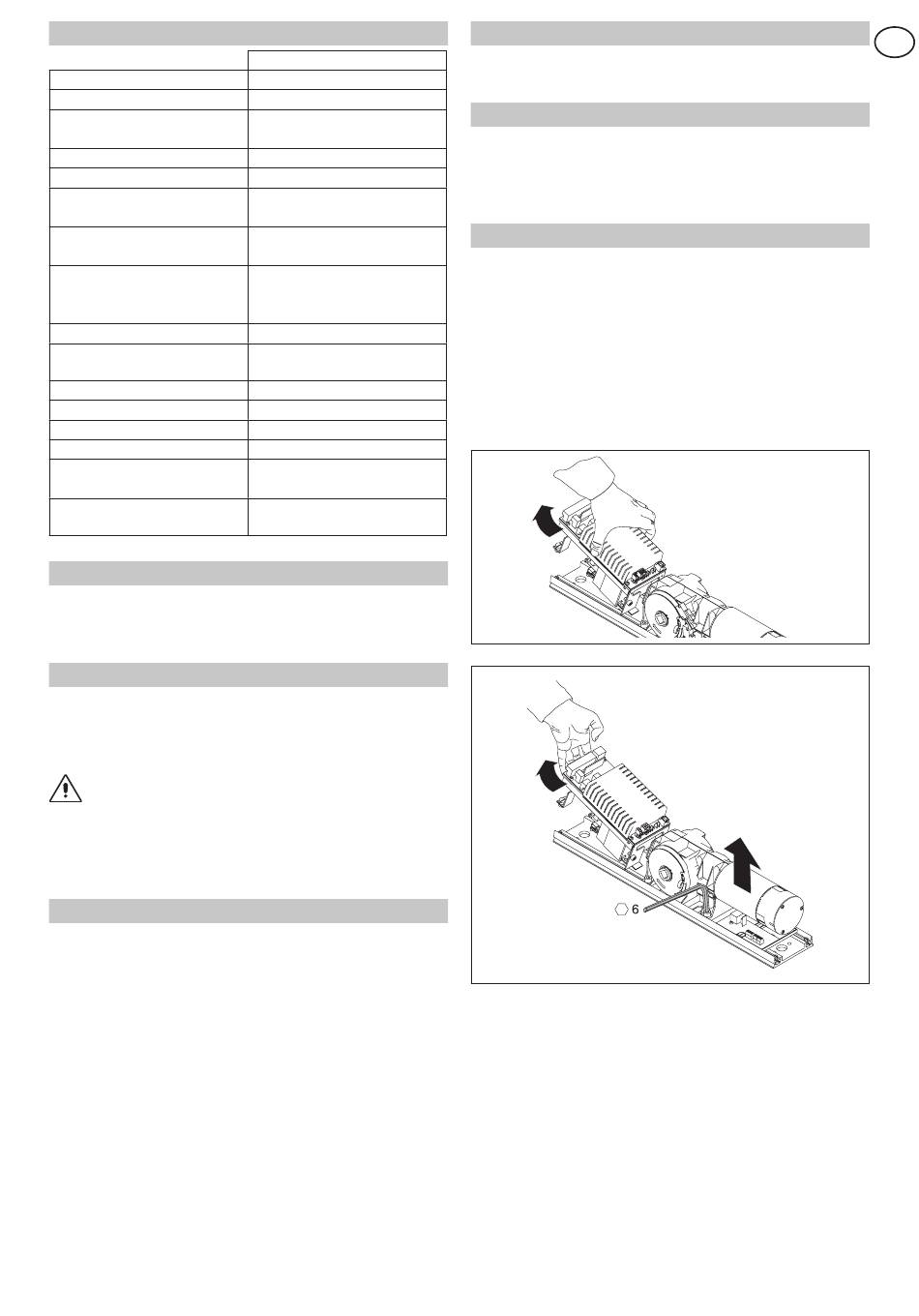

Attention: ne pas enlever ou déplacer les étriers introduits
dans les rails de la plaque de base.
Attention: manipuler avec soin le tableau électronique,
comme indiqué la figure.
31
