4.

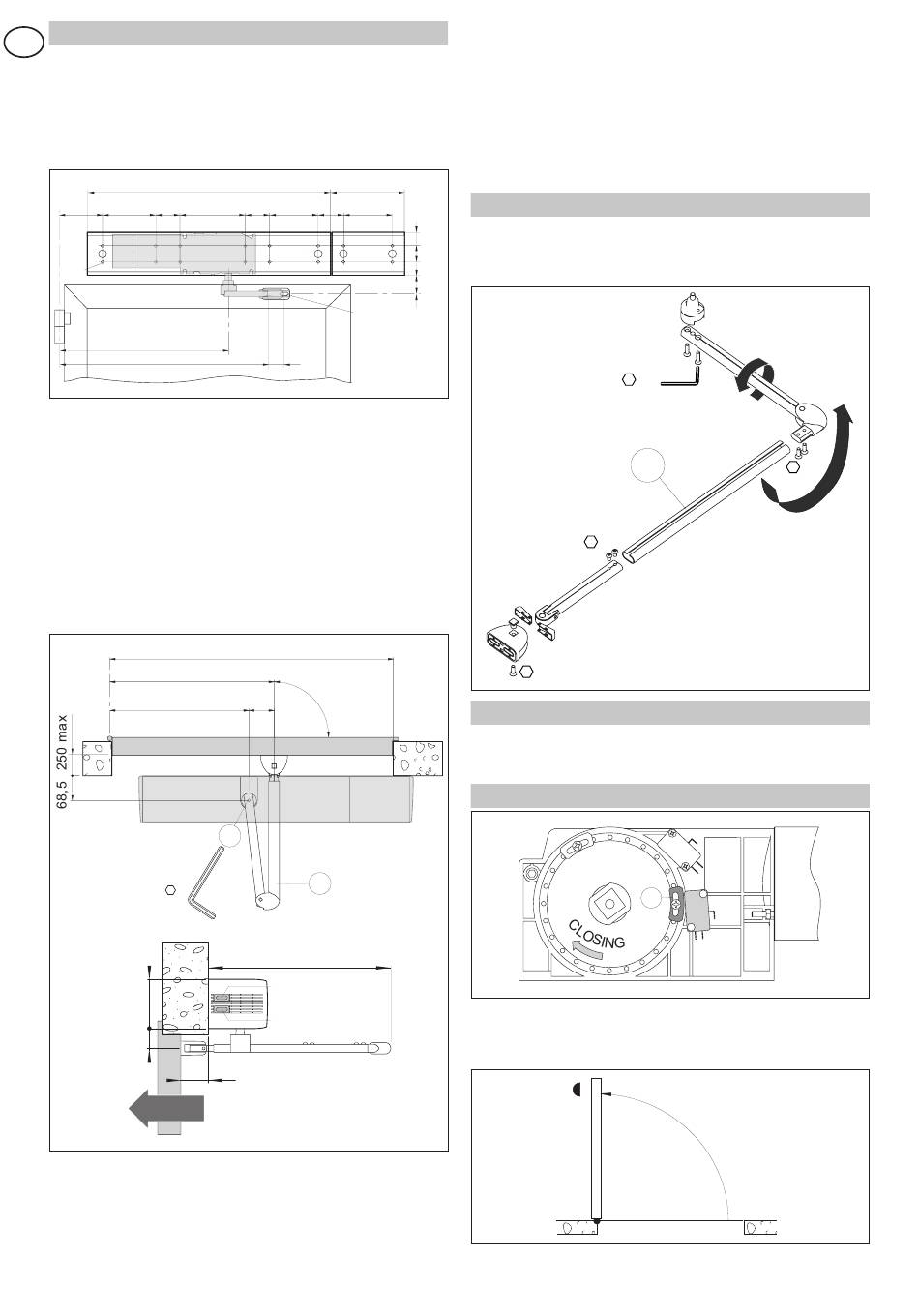

INSTALLATION DES SCHERENARMS
D
Verwenden Sie den Scherenarm WELBA für Türen, die von der
Antriebsseite aus gesehen nach außen öffnen.
Der Antrieb [9] stabil und nivelliert an der Wand fixieren und dabei
die in der Abbildung angegebenen Maße einhalten. Außerdem
die Tür übereinstimmend mit der Befestigung des Scherenarms
anbohren.
80
120
60
Ø7
340 for SIZE 6
310 for SIZE 5
388
(*) Wenn nötig, die Verlängerung WELD40 verwenden, um
das Maß zwischen dem Antrieb und dem Arm auf 70 mm zu
verlängern.
Die Antriebskomponenten wieder auf der Grundplatte anordnen.
Anm.: In der Version mit Scherenarm WELBA muss der Motor
immer an der Seite der Türbänder positioniert werden.
Prüfen, ob der Scherenarm korrekt zusammengebaut ist (siehe
Vorbereitung im Kapitel 4.1). Den Arm im Punkt [X] am Antrieb
fixieren. Außerdem das andere Ende des Arms so an der Tür
befestigen, dass ein 90°-Winkel entsteht (siehe Abbildung).
405
SIZE 6 = 340
SIZE 5 = 310
6
105
30 (*70)
OPENING
WELF - IP1819
590
230
160
60
120
62
170
MOTOR
Ø20
FIRE
Ø6,5
35
700 min
90°
65
95
FIRE
FIRE
X
Y
~400
RELEASE
RESET
250 max
Anm.: für Abstände zwischen dem Antrieb und der Tür unter 115 mm
muss das nicht durchbohrte Ende des Arms [Y] gekürzt werden.
Achtung: bei Antrieben mit Schließfeder ist die Befestigung des
Arms an der Tür durch den Druck der Feder schwieriger.
Die Tür manuell bewegen und sicherstellen, dass sie ohne Reibungen
öffnet und schließt. Den Endanschlag für die offene Tür installieren.
Anm.: Die Endanschläge müssen in sichtbarer Position befestigt
werden und dürfen keine Stolpergefahr darstellen.
4.1 Vorbereitung des Scherenarmes
Sollte aufgrund der Öffnungsrichtung der Tür die Notwendigkeit
32,5
bestehen, den Arm umzudrehen, gehen Sie wie in der Abbildung
40
gezeigt vor.
32,5
30 (*70)
4
5.
EINSTELLUNGEN DES ANTRIEBS
Die Regelungen des Antriebs sind bei unterbrochener Stromver-
sorgung durchzuführen.
5.1 Einstellung des Endschalters Öffnen
Den Öffnungswinkel der Tür so einstellen, dass durch Ver-
schieben des Gleiters [D], der Endschalter AUF (FA) vor dem
Öffnungsanschlag aktiviert wird.
44
4
Y
4
D
FA
C
NO
FA = Endschalter öffnen /
Opening limit switch
4
