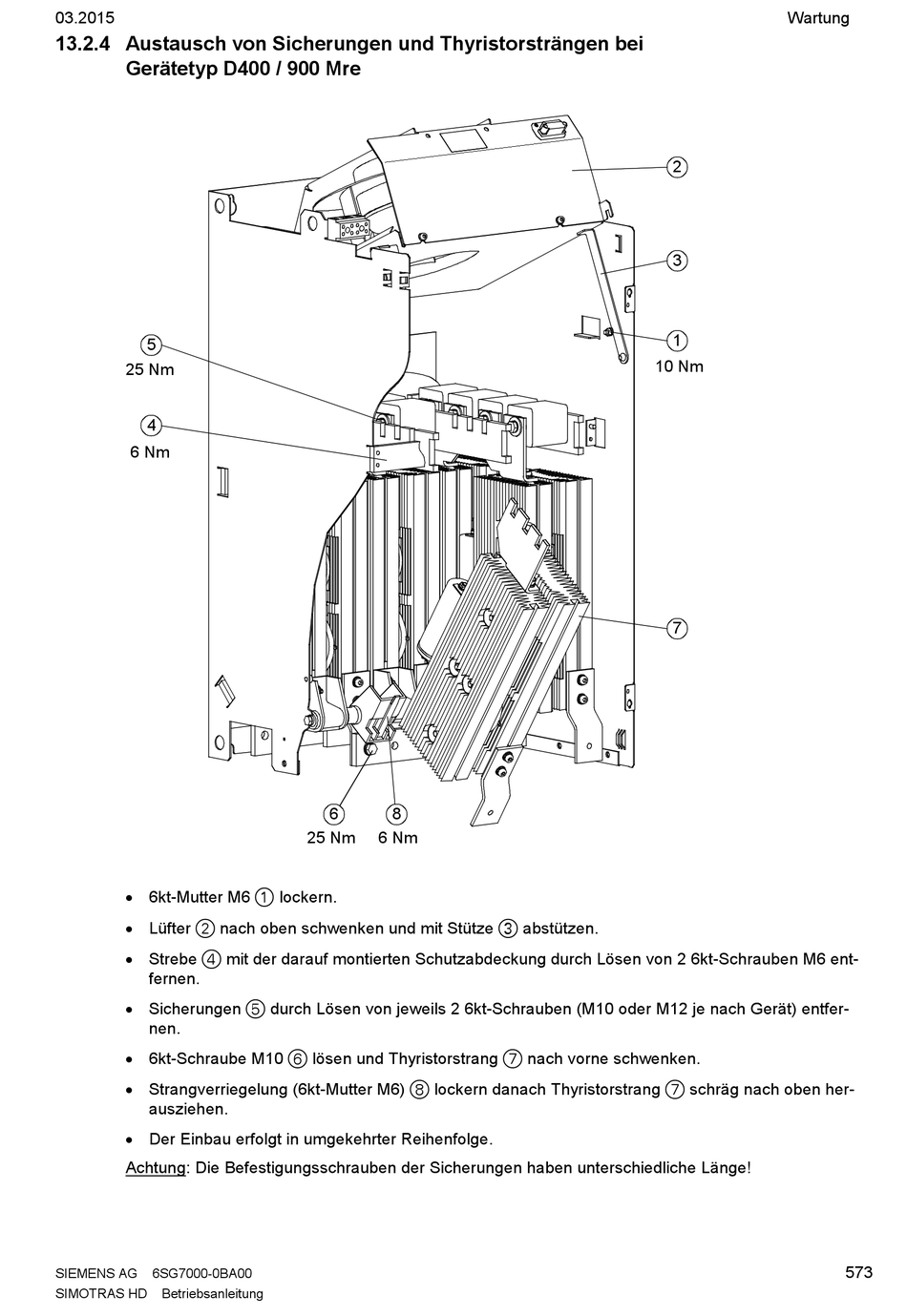

13.2.4 Austausch von Sicherungen und Thyristorsträngen bei
Gerätetyp D400 / 900 Mre
5
25 Nm
4
6 Nm
• 6kt-Mutter M6
• Lüfter nach oben schwenken und mit Stütze
s
• Strebe
f
fernen.
• Sicherungen
nen.
• 6kt-Schraube M10
• Strangverriegelung (6kt-Mutter M6)
ausziehen.
• Der Einbau erfolgt in umgekehrter Reihenfolge.
Achtung: Die Befestigungsschrauben der Sicherungen haben unterschiedliche Länge!
