Parameterliste
PNU Beschreibung
11.89 Technologiesoftware S00:
Umschaltung der Abarbeitungsreihenfolge der Funktionsblöcke
Abarbeitungsreihenfolge der Funktionsblöcke
Die Funktionsblöcke der Technologiesoftware S00 werden innerhalb des Rechenzyklus in der durch die Parameter U960 bis U962 festge-
legten Reihenfolge abgearbeitet:
1. Funktionsblock mit der Nummer lt. U960 Index.001
...
100. Funktionsblock mit der Nummer lt. U960 Index.100
101. Funktionsblock mit der Nummer lt. U961 Index.001
...
200. Funktionsblock mit der Nummer lt. U961 Index.100
201. Funktionsblock mit der Nummer lt. U962 Index.001
usw.
In der Werkseinstellung (Standardreihenfolge) sind die Nummern in aufsteigender Reihenfolge (1, 2, 3, ...) angeordnet.
Änderung der Abarbeitungsreihenfolge:
Wird in einem bestimmten Index von U960, U961 oder U962 eine neue Funktionsblock-Nummer eingetragen (= von einem anderen Platz
hingeschoben), dann wird die neue Abarbeitungsreihenfolge so festgelegt, dass der bisher in diesem Index eingetragene Funktionsblock
nach dem neu eingetragenen abgearbeitet wird. Die am alten Platz des verschobenen (neu eingetragenen) Funktionsblocks eventuell
entstehende Lücke wird durch Vorrücken der dahinterliegenden Funktionsblock-Nummern geschlossen.

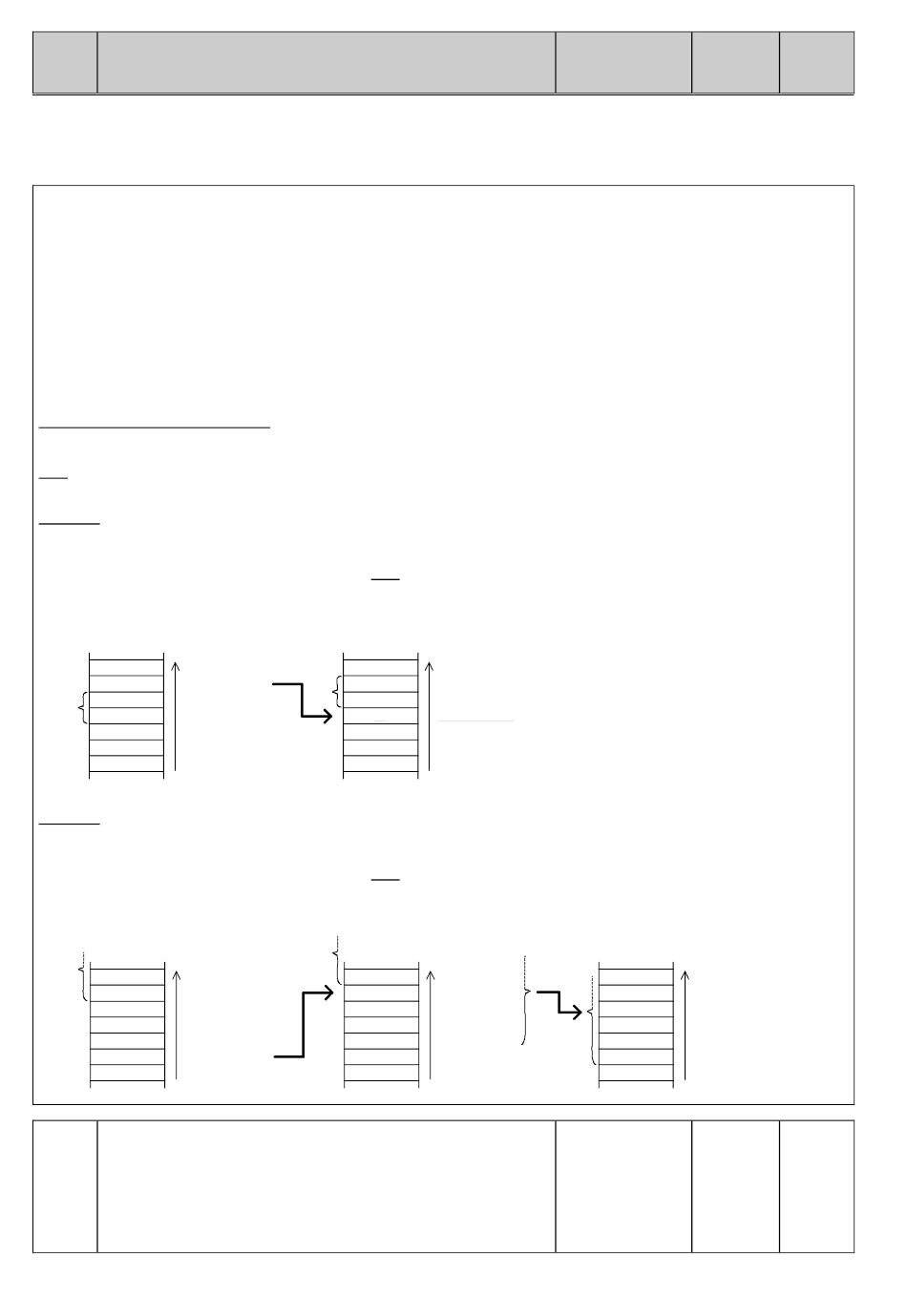

Beispiel 1:
Ausgehend von der Standardreihenfolge soll die Abarbeitungsreihenfolge so geändert werden, dass der Funktionsblock 90 (Analogsig-
nalumschalter) unmittelbar nach Funktionsblock 83 (Nachführ- / Speicherglied) abgearbeitet wird:
Es muss in jenem Index, in dem die Nummer des bisher nach dem Funktionsblock 83 abgearbeiteten Funktionsblocks eingetragen ist (84
in U960.i065), die Funktionsblock-Nr. 90 eingetragen werden. Die Funktionsblock-Nummern (84 und 85) in den folgenden Indizes von
U960 rücken automatisch um einen Index nach oben.
Funktions- Abarbeitungs-
baustein
reihenfolge:
91
U960.Index 068
90 U960.Index 067
85 U960.Index 066
84 U960.Index 065
83 U960.Index 064
82 U960.Index 063
81 U960.Index 062
Beispiel 2:
Ausgehend von der Standardreihenfolge soll die Abarbeitungsreihenfolge so geändert werden, dass der Funktionsblock 38 (Vorzeichen-
invertierer) unmittelbar nach Funktionsblock 45 (Dividierer) abgearbeitet wird:
Es muss in jenem Index, in dem die Nummer des bisher nach dem Funktionsblock 45 abgearbeiteten Funktionsblocks eingetragen ist (46
in U960.i035), die Funktionsblock-Nr. 38 eingetragen werden. Die Funktionsblock-Nummern in den darüberliegenden Indizes rücken um
einen Index nach oben, danach rücken alle über der entstandenen Lücke automatisch um einen Index nach unten.
Funktions- Abarbeitungs-
baustein
reihenfolge:
47 U960.Index 036
46 U960.Index 035
45 U960.Index 034
41 U960.Index 033
40 U960.Index 032
38 U960.Index 031
37 U960.Index 030
U960 Abarbeitungsreihenfolge der Funktionsblöcke der Technologie-
software S00 (1)
(2960)
*
i001: Nummer des Funktionsblockes für 1. Platz in der Abarbeitungs-
S00
reihenfolge
i002: Nummer des Funktionsblockes für 2. Platz in der Abarbeitungs-
reihenfolge
usw.
502
Funktions-
Abarbeitungs-
baustein
reihenfolge:
91 U960.Index 068
85 U960.Index 067
84 U960.Index 066
90 U960.Index 065
83 U960.Index 064
U960.Index 063
82
81 U960.Index 062
Funktions- Abarbeitungs-
baustein reihenfolge:
47
46 U960.Index 036
38 U960.Index 035
45 U960.Index 034
41 U960.Index 033
40 U960.Index 032
U960.Index 031
37 U960.Index 030
Wertebereich Anz.Indizes
[Dimension] Werkseinst.
Stufung Typ
Funktions- Abarbeitungs-
baustein reihenfolge:
47 U960.Index 036
46 U960.Index 035
38 U960.Index 034
45 U960.Index 033
41 U960.Index 032
40 U960.Index 031
37 U960.Index 030
Nummern aller Ind: 100
Funktionsblöcke WE=
Standard-
reihenfolge
Typ: O2
