Ist die 3-polige Steckerleiste mit einer Steckbrücke belegt
(Feldbus-Messumformern haben keine Steckbrücke), diese
entfernen und in die "Halterung für Steckbrücke" stecken.
LCD-Anzeiger mit den beiden Schrauben anschrauben.
Gehäusedeckel handfest einschrauben
(ggf. Abschnitt „Gehäusedeckel sichern bei EEx d" beachten)

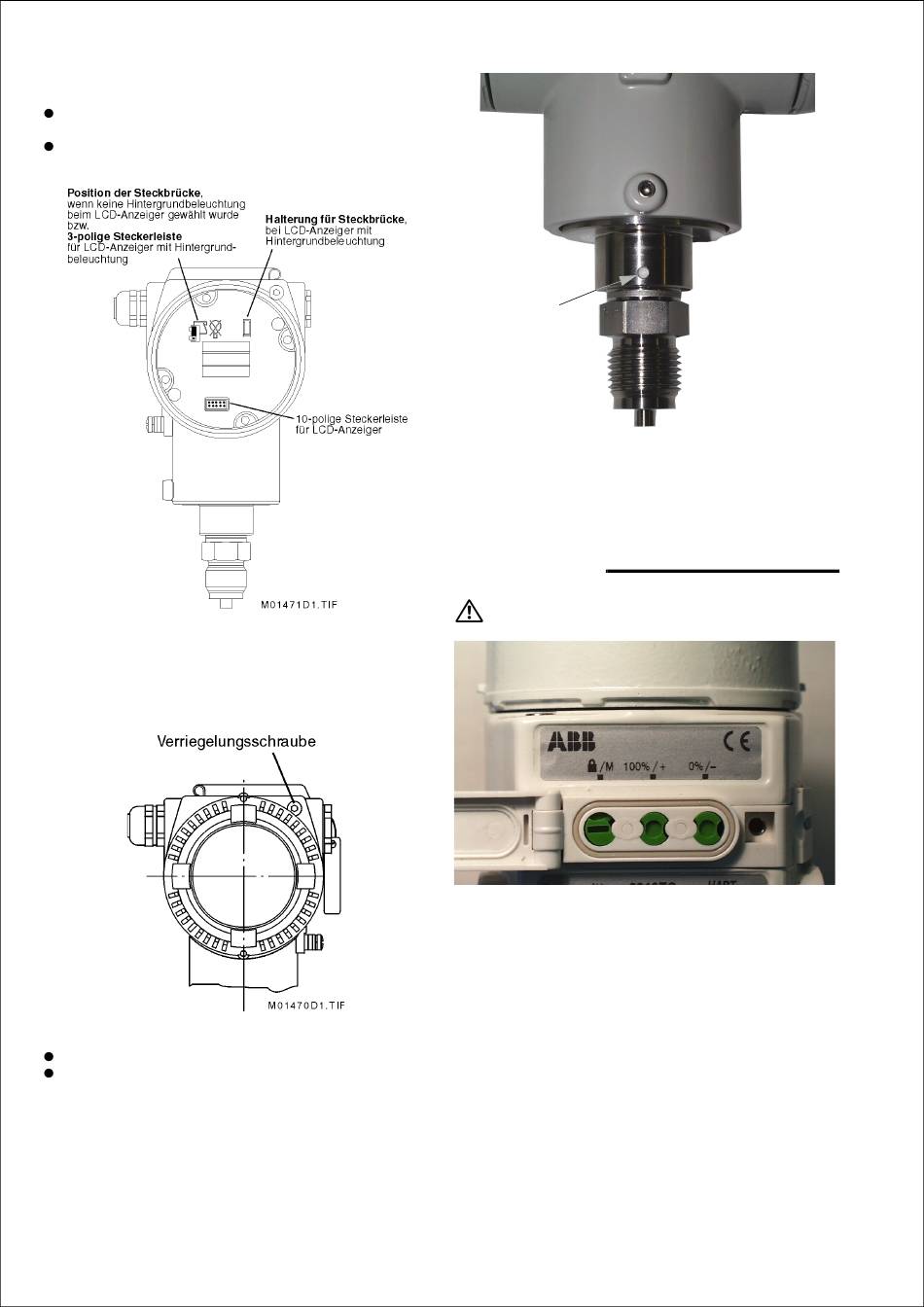

Bild 9. Elektronikraum - LCD-Anzeiger-Montage
Gehäusedeckel sichern bei EEx d
An den Stirnseiten des Elektronikgehäuses befindet sich rechts
oben jeweils eine Verriegelungsschraube (Innensechskant-
schraube, SW 3mm).
Bild 10. Gehäusedeckelsicherung
Gehäusedeckel handfest in das Gehäuse drehen,
durch Linksdrehen der Verriegelungsschraube den Gehäuse-
deckel sichern. Dabei ist die Schraube bis zum Anschlag des
Schraubenkopfes an den Gehäusedeckel herauszuschrauben.
8 von 24
Belüftungsöffnung für 2020TG mit Messbereichen £ 30bar
Belüftungs
öffnung
Aus messtechnischen Gründen ist es notwendig die Referenzseite
des Drucksensors mit Atmosphärendruck zu beaufschlagen. Dafür
ist aussen am Messwerk eine Belüftungsöffnung vorhanden, die
mit einem PTFE-Filter geschützt wird. Deshalb ist dafür Sorge zu
tragen, dass die Belüftungsöffnung nicht abgedeckt wird (z.B.
Überstreichen mit Farbe ist unzulässig).
7 Bedienung
Bei geöffneten Gehäusedeckeln ist kein Berührungsschutz
gegeben. Keine leitfähigen Teile berühren.
Bedienung mit
„örtlichen Tastern" am Gerät ohne LCD-Anzeiger
Die nachrüstbare / optionale Bedieneinheit besteht aus 2 Tastern
zur Einstellung von Messanfang (0%) und Messende (100%) von
außen sowie einem Schreibschutzschalter. Für die Taster / den
Schalter sind keine Gehäusedurchführungen notwendig.
Kalibrierung
Messanfang und Mess-Spanne können direkt am Messumformer
über Taster eingestellt werden.
Der Messumformer ist vom Hersteller nach den Bestellangaben
kalibriert worden. Die eingestellten Werte für Messanfang und
Messende sind dem Typschild zu entnehmen.
Grundsätzlich gilt:
Der 1. Druckwert (z.B. 0mbar) ist immer dem 4mA-Signal und der
2. Druckwert (z.B. 400mbar) immer dem 20mA-Signal zugeordnet.
42/15-753-7 für 2020TG / 2020TA
Bild 11. Schild für Tastenbeschriftung
08.2001
