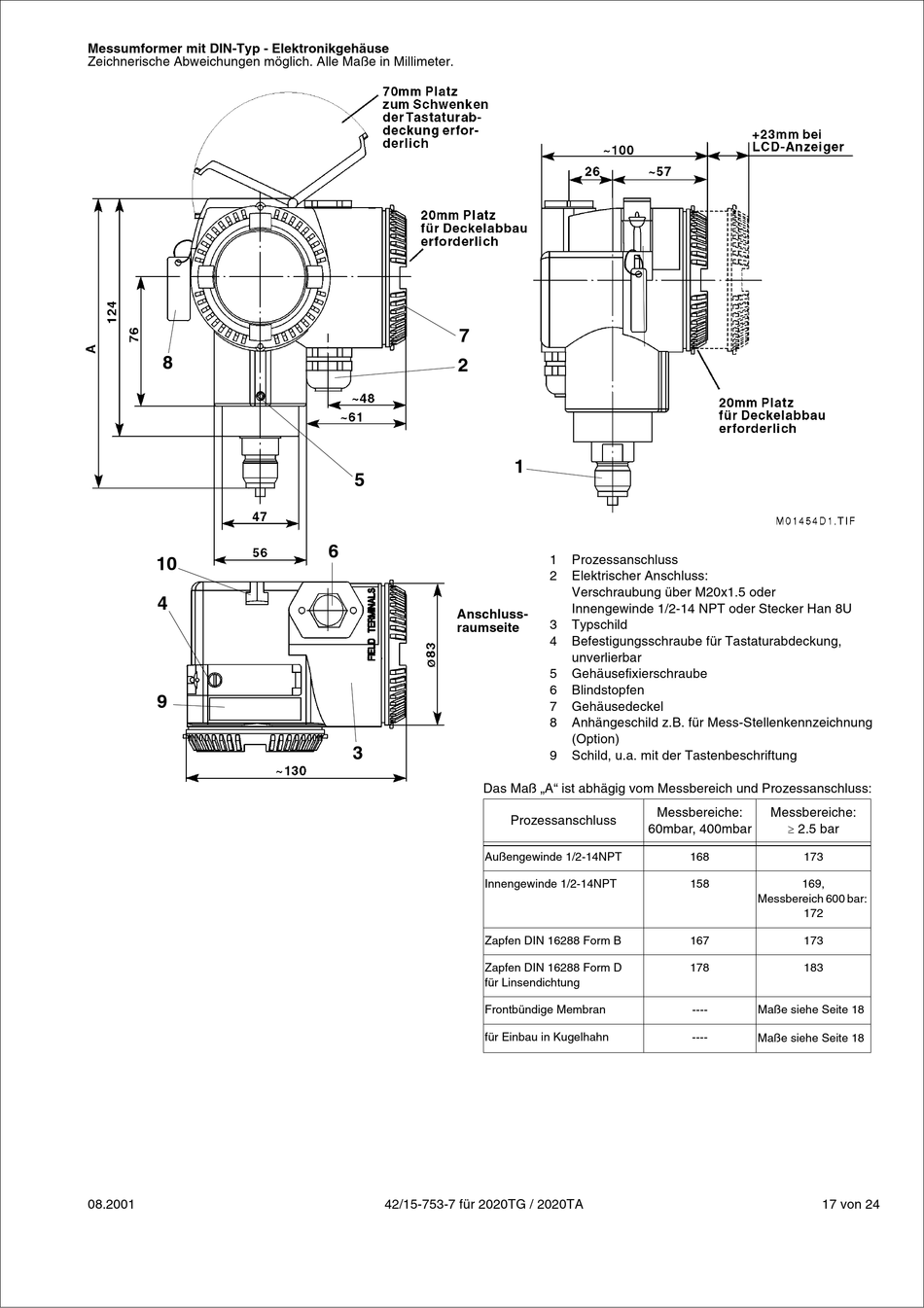

Messumformer mit DIN-Typ - Elektronikgehäuse
Zeichnerische Abweichungen möglich. Alle Maße in Millimeter.
8
10
4
9
08.2001
7
2
5
6
Anschluss-
raumseite
3
Das Maß „A" ist abhägig vom Messbereich und Prozessanschluss:
Außengewinde 1/2-14NPT
Innengewinde 1/2-14NPT
Zapfen DIN 16288 Form B
Zapfen DIN 16288 Form D
für Linsendichtung
Frontbündige Membran
für Einbau in Kugelhahn
42/15-753-7 für 2020TG / 2020TA
1
1
Prozessanschluss
2
Elektrischer Anschluss:
Verschraubung über M20x1.5 oder
Innengewinde 1/2-14 NPT oder Stecker Han 8U
3
Typschild
4
Befestigungsschraube für Tastaturabdeckung,
unverlierbar
5
Gehäusefixierschraube
6
Blindstopfen
7
Gehäusedeckel
8
Anhängeschild z.B. für Mess-Stellenkennzeichnung
(Option)
9
Schild, u.a. mit der Tastenbeschriftung
Messbereiche:
Prozessanschluss
60mbar, 400mbar
Messbereiche:
³
2.5 bar
168
173
158
169,
Messbereich 600 bar:
172
167
173
178
183
----
Maße siehe Seite 18
----
Maße siehe Seite 18
17 von 24
