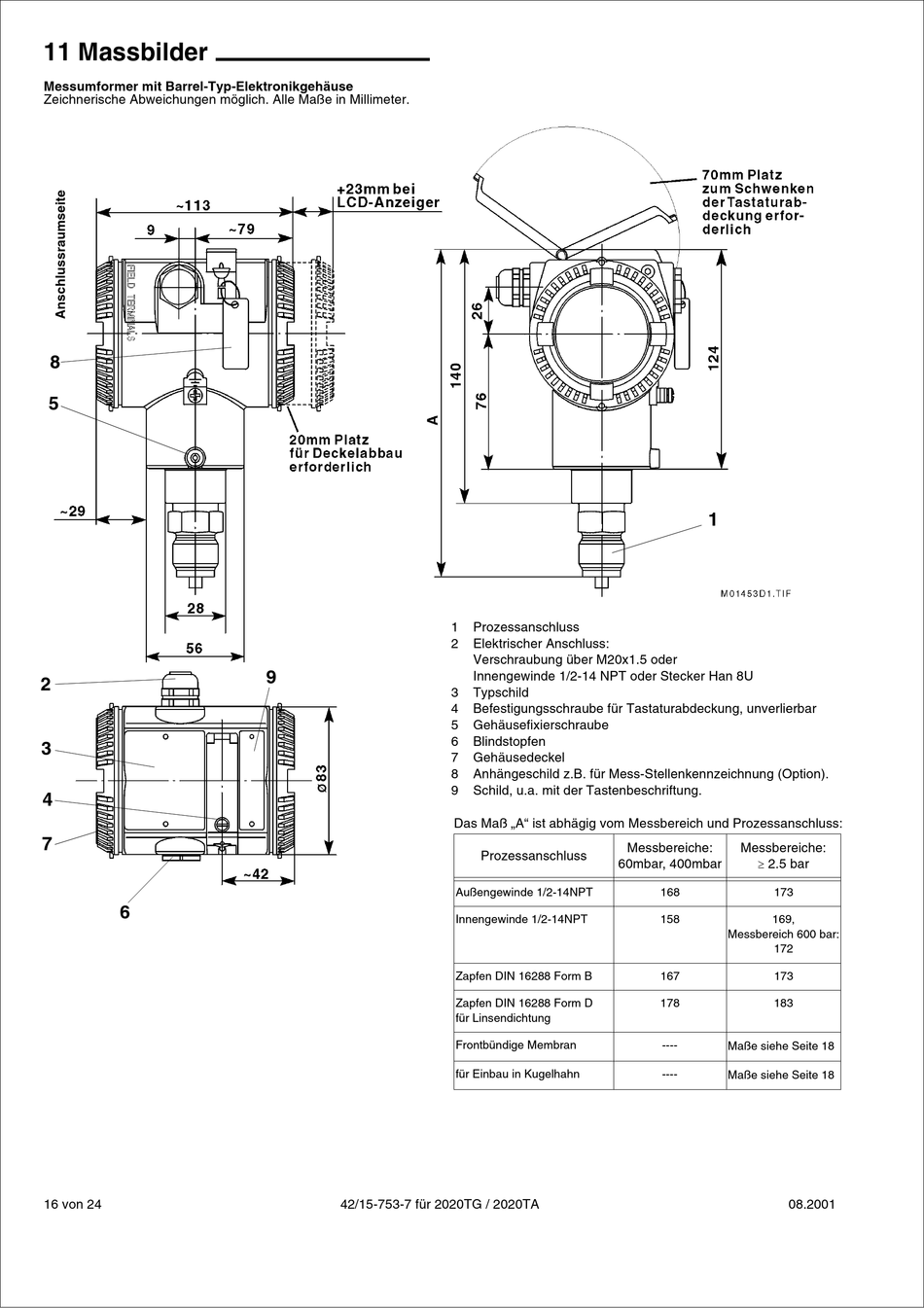

11 Massbilder
Messumformer mit Barrel-Typ-Elektronikgehäuse
Zeichnerische Abweichungen möglich. Alle Maße in Millimeter.
8
5
2
3
4
7
6
16 von 24
9
42/15-753-7 für 2020TG / 2020TA
1
Prozessanschluss
2
Elektrischer Anschluss:
Verschraubung über M20x1.5 oder
Innengewinde 1/2-14 NPT oder Stecker Han 8U
3
Typschild
4
Befestigungsschraube für Tastaturabdeckung, unverlierbar
5
Gehäusefixierschraube
6
Blindstopfen
7
Gehäusedeckel
8
Anhängeschild z.B. für Mess-Stellenkennzeichnung (Option).
9
Schild, u.a. mit der Tastenbeschriftung.
Das Maß „A" ist abhägig vom Messbereich und Prozessanschluss:
Prozessanschluss
60mbar, 400mbar
Außengewinde 1/2-14NPT
Innengewinde 1/2-14NPT
Zapfen DIN 16288 Form B
Zapfen DIN 16288 Form D
für Linsendichtung
Frontbündige Membran
für Einbau in Kugelhahn
1
Messbereiche:
Messbereiche:
³
2.5 bar
168
173
158
169,
Messbereich 600 bar:
172
167
173
178
183
----
Maße siehe Seite 18
----
Maße siehe Seite 18
08.2001
