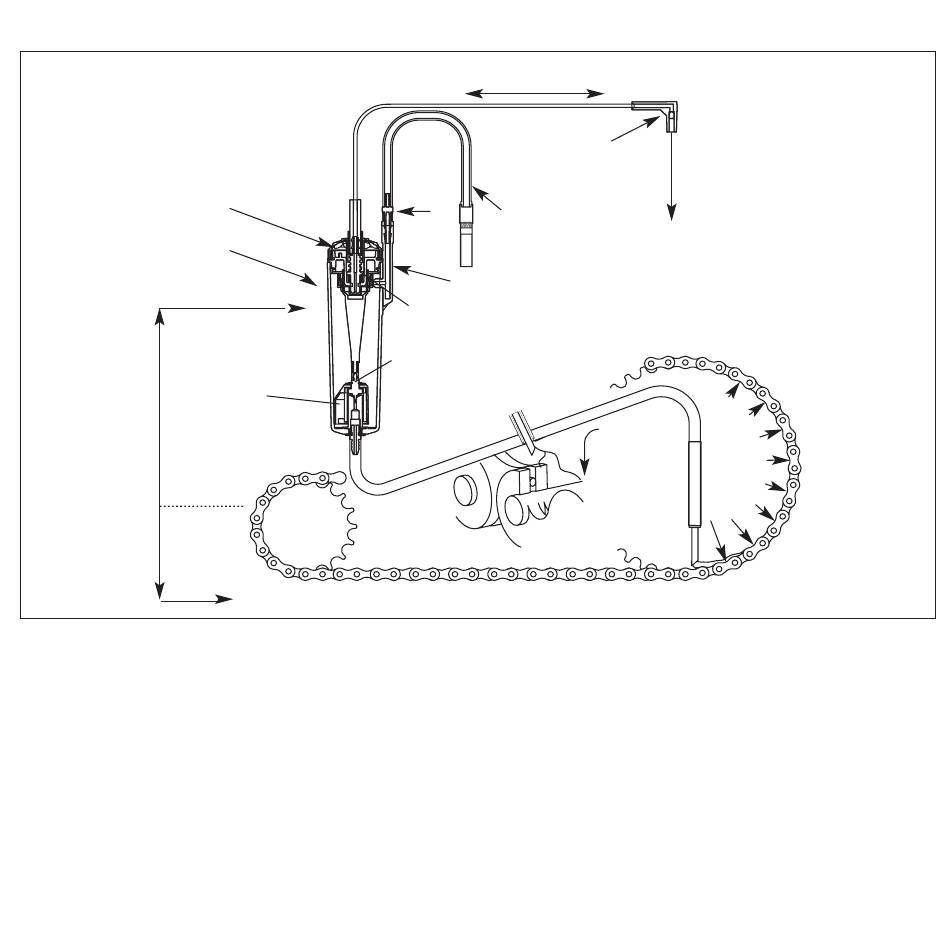

2 | Utilizzo

Ghiera di regolazione
della frequenza di
gocciolamento
Serbatoio con
valvola (SCV)
La differenza di altezza
determina la pressione
dell'olio
Il sistema a sifone
rotante rileva l'olio
qualora il SCV sia in
posizione inclinata od
orizzontale
Maggiore
è l'altezza,
maggiore sarà la
quantità di olio
rilasciata

3 | Informazioni generali

3.1 | Leggere e conservare le istruzioni per l'uso

Le presenti istruzioni si riferiscono esclusivamente allo
Scottoiler Louis Edition. Contengono informazioni importanti
per il montaggio, l'uso, la manutenzione, la sicurezza e la
garanzia.
Lo Scottoiler Louis Special Edition non è specifico per alcun
tipo di veicolo ed è perfettamente utilizzabile su diversi
modelli di moto dotati di trasmissione a catena. Per il
funzionamento del sistema oliatore, è inoltre necessario che
l'impianto di aspirazione del motore disponga di un raccordo
di depressione.
Leggere con attenzione le istruzioni, in particolare quelle
relative alla sicurezza, prima di utilizzare lo Scottoiler.
56
La valvola si apre in seguito alla
depressione generata dal motore
Raccordo per Filtro a depressione
lo spurgo, per
Magnum Tank
e Lube Tube
Tubo flessibile di aerazione
Gommino di aerazione
Molla a diaframma
Valvola
La mancata osservanza delle presenti istruzioni per l'uso
può comportare gravi lesioni personali o danneggiare lo
Scottoiler stesso.
Le presenti istruzioni per l'uso rispondono alle normative e
alle disposizioni vigenti nell'Unione Europea. Negli altri Paesi
vanno inoltre rispettate anche le leggi e le direttive locali.
Si raccomanda di conservare le presenti istruzioni per un
eventuale uso futuro. Qualora lo Scottoiler venga ceduto
a terzi, esso dovrà essere accompagnato dalle rispettive
istruzioni per l'uso.
Il motore non subisce alcuna
limitazione perché lo spostamento
avanti e indietro di aria è di soli 3 ml
Alla depressione creata
dal motore
L'olio viene rilasciato sulla catena
passando attraverso il flessibile
apposto sulla ruota dentata
La forza
Erogazione
centrifuga
capillare dell'olio
distribuisce
fino all'altro lato
l'olio tra le
della catena
maglie della
catena
