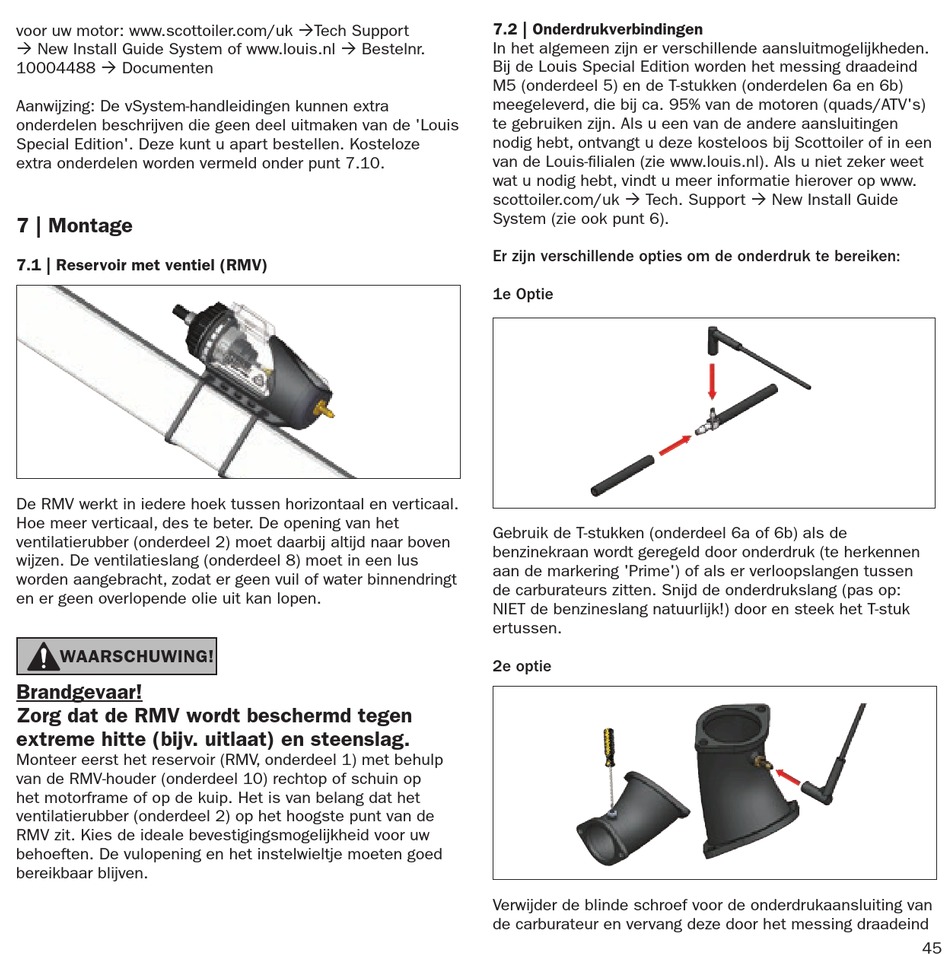

voor uw motor: www.scottoiler.com/uk Tech Support
New Install Guide System of www.louis.nl Bestelnr.
10004488 Documenten
Aanwijzing: De vSystem-handleidingen kunnen extra
onderdelen beschrijven die geen deel uitmaken van de 'Louis
Special Edition'. Deze kunt u apart bestellen. Kosteloze
extra onderdelen worden vermeld onder punt 7.10.
7 | Montage
7.1 | Reservoir met ventiel (RMV)
De RMV werkt in iedere hoek tussen horizontaal en verticaal.
Hoe meer verticaal, des te beter. De opening van het
ventilatierubber (onderdeel 2) moet daarbij altijd naar boven
wijzen. De ventilatieslang (onderdeel 8) moet in een lus
worden aangebracht, zodat er geen vuil of water binnendringt
en er geen overlopende olie uit kan lopen.
WAARSCHUWING!
Brandgevaar!
Zorg dat de RMV wordt beschermd tegen
extreme hitte (bijv. uitlaat) en steenslag.
Monteer eerst het reservoir (RMV, onderdeel 1) met behulp
van de RMV-houder (onderdeel 10) rechtop of schuin op
het motorframe of op de kuip. Het is van belang dat het
ventilatierubber (onderdeel 2) op het hoogste punt van de
RMV zit. Kies de ideale bevestigingsmogelijkheid voor uw
behoeften. De vulopening en het instelwieltje moeten goed
bereikbaar blijven.
7.2 | Onderdrukverbindingen
In het algemeen zijn er verschillende aansluitmogelijkheden.
Bij de Louis Special Edition worden het messing draadeind
M5 (onderdeel 5) en de T-stukken (onderdelen 6a en 6b)
meegeleverd, die bij ca. 95% van de motoren (quads/ATV's)
te gebruiken zijn. Als u een van de andere aansluitingen
nodig hebt, ontvangt u deze kosteloos bij Scottoiler of in een
van de Louis-filialen (zie www.louis.nl). Als u niet zeker weet
wat u nodig hebt, vindt u meer informatie hierover op www.
scottoiler.com/uk Tech. Support New Install Guide
System (zie ook punt 6).
Er zijn verschillende opties om de onderdruk te bereiken:
1e Optie
Gebruik de T-stukken (onderdeel 6a of 6b) als de
benzinekraan wordt geregeld door onderdruk (te herkennen
aan de markering 'Prime') of als er verloopslangen tussen
de carburateurs zitten. Snijd de onderdrukslang (pas op:
NIET de benzineslang natuurlijk!) door en steek het T-stuk
ertussen.
2e optie
Verwijder de blinde schroef voor de onderdrukaansluiting van
de carburateur en vervang deze door het messing draadeind
45
