7.2.4 Übersicht über die Displaysymbole
In den Menüs können folgende Displaysymbole auftreten.
Obere Zeile mit Hauptmenüs (Abschnitt 7.3)
Betrieb
Info
Alarm
Setup
Betrieb
59.6
Manuell
Aktivierte Funktionen
SlowMode (Abschnitt 7.6)
Stopp nach Stromausfall (Abschnitt 7.7)
FlowControl (Abschnitt 7.8)
Tastensperre (Abschnitt 7.14)
Bus (Abschnitt 7.17)
Auto Entlüften (Abschnitt 7.12)
Betriebsart
Manuell (Abschnitt 7.4.1)
Kontakt (Abschnitt 7.4.2)
Analog 0/4-20 mA (Abschnitt 7.4.3)
Batch (Abschnitt 7.4.4)
Timer (Abschnitt 7.4.5, 7.4.6)
Betriebszustand (Abschnitt 7.2.2) und
Dosierleistung
Läuft
Stand-by
Stopp
Entlüftung
100%
Membranposition "außen" (Abschnitt 8.)
Membranposition "innen" (Abschnitt 8.)

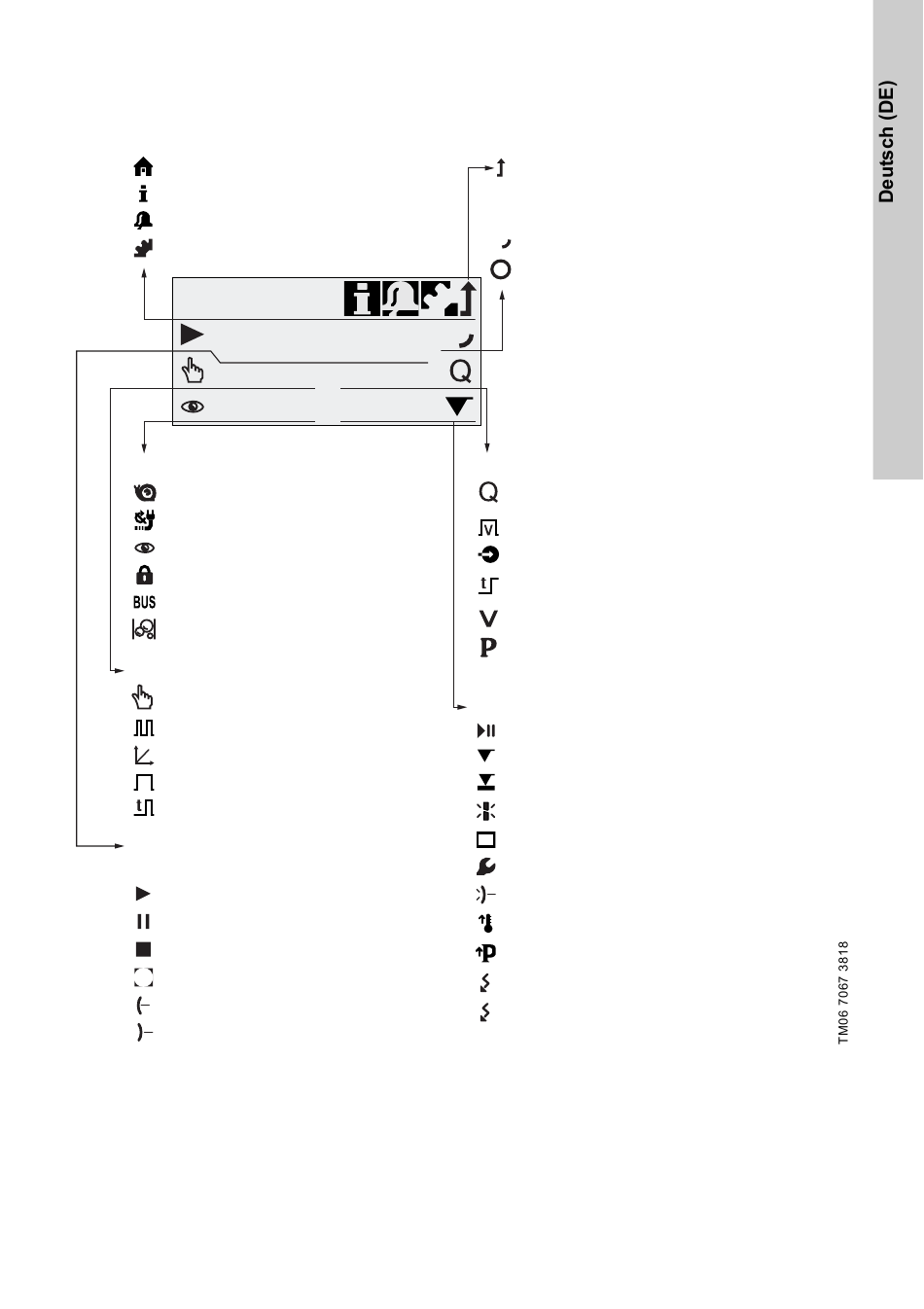

Abb. 17
Übersicht über die Displaysymbole
Zurück
Betriebsanzeige
Läuft - rotiert bei Dosiervorgang der Pumpe
Blockierter Antrieb - Symbol blinkt
l/h
59.6l/h
Zusatzanzeige (Abschnitt 7.15.2)
AR-Steuerungsvariante: Soll-Durchfluss
FCM-Steuerungsvariante: Ist-Durchfluss
Restliche Chargenmenge (Batch/Timer)
Eingangsstrom (Analog)
Zeit bis zum nächsten Dosiervorgang (Timer)
Gesamtdosiermenge
Aktueller Gegendruck
Signal-/Fehleranzeige
Extern Stopp (Abschnitt 7.18.2)
Leermeldung (Abschnitt 7.18.3)
Vorleermeldung (Abschnitt 7.18.3)
Sensorsignal (Abschnitt 7.4.3)
CIU (Abschnitt 7.17)
Service (Abschnitt 8.)
Membranleckage (Abschnitt 7.13)
Überhitzung (Abschnitt 9.1)
Überlast (Abschnitt 9.1)
Leck Druckventil (Abschnitt 9.1)
Kavitation (Abschnitt 9.1)
