7.16 Zeit+Datum
Im Menü "Setup > Zeit+Datum" kann die Zeit und
das Datum eingestellt werden.
Die Umstellung zwischen der Sommer- und der Win-
terzeit findet nicht automatisch statt.
Wenn im Menü "Zeit+Datum" die Zeit oder
das Datum verändert wird, werden die
Timer-Dosierungs- und die Timer-Relais-
ausgangsfunktion (Relais 2) deaktiviert!
Die Timer-Dosierungs- und die
Timer-Relaisausgangsfunktion müssen
manuell aktiviert werden!
Das Verändern der Zeit oder des Datums
kann zu einer erhöhten oder verringerten
Konzentration des Dosiermediums führen!
7.17 Buskommunikation
Die Buskommunikation ermöglicht die Fern-
überwachung und -einstellung der Pumpe
über ein Feldbus-System.
Weitere Anleitungen, Funktionsprofile und Sup-
port-Dateien (z. B. GSD-Dateien) sind auf der mit der
Schnittstellen-Hardware gelieferten CD und auf
www.grundfos.com verfügbar.
7.17.1 GENIbus-Kommunikation
Die Pumpe ist mit einem Modul für die GENI-
bus-Kommunikation ausgestattet. Nach Anschluss
am entsprechenden Signaleingang erkennt die
Pumpe die Bussteuerung. Die Abfrage "Kommunika-
tion aktivieren?" wird angezeigt. Nach Bestätigung
erscheint das zugehörige Symbol im Bereich "Akti-
vierte Funktionen" im Menü "Betrieb".
Im Menü "Setup > Bus" kann die GENIbus-Adresse
auf 32 bis 231 eingestellt und die Bussteuerung
deaktiviert werden.

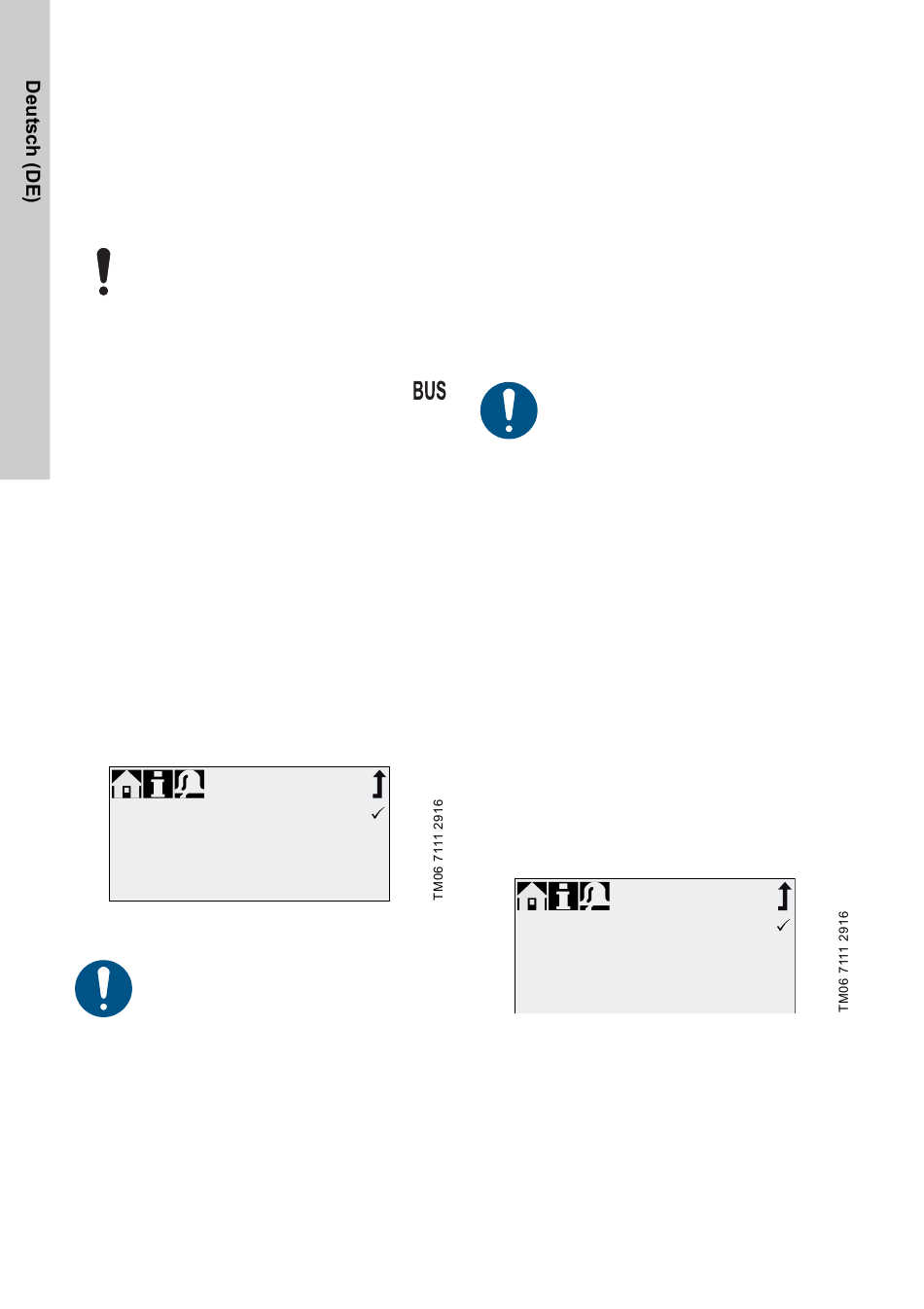

Bus
Busssteuerung aktiv
Busadresse
Abb. 38
Menü "Bus"
Die maximale Kabellänge der GENI-
bus-Verbindung beträgt 3 m und darf nicht
überschritten werden.
36
7.17.2 Mögliche Industriebus-Typen
Die Pumpe kann an eine mit einem der folgenden
CIM-Module (CIM = Communication Interface
Module, Kommunikationsschnittstellenmodul) ausge-
rüstete Grundfos-CIU (CIU = Communication Inter-
face Unit, Kommunikationsschnittstelleneinheit)
angeschlossen werden:
•
CIM150 Profibus
•
CIM200 Modbus
•
CIM260 3G/4G/SMS
•
CIM280 3G/4G/GRM/GIC
•
CIM500 Ethernet
Für die interne Kommunikation zwischen CIU und
Dosierpumpe wird GENIbus verwendet.
7.17.3 Aktivieren der Kommunikation
1. Stellen Sie bei der Pumpe mit der
[Start/Stopp]-Taste den Betriebszustand "Stopp"
ein.
2. Schalten Sie die Stromversorgung der Pumpe ab.
3. Montieren und schließen Sie die CIU entspre-
chend der zugehörigen separaten Montage- und
Betriebsanleitung an.
4. Schalten Sie die Stromversorgung der Pumpe
wieder ein.
Die Abfrage "Kommunikation aktivieren?" wird ange-
zeigt.
Nach Bestätigung erscheint das "Bus"-Symbol im
Bereich "Aktivierte Funktionen" im Menü "Betrieb",
unabhängig davon, ob die Abfrage bestätigt oder
nicht bestätigt wurde.
Wurde die Abfrage bestätigt, ist die Bussteuerung
aktiviert. Wurde die Abfrage nicht bestätigt, kann die
231
Bussteuerung im Menü "Setup > Bus" aktiviert wer-
den.
Busssteuerung aktiv
Busadresse
Abb. 39
Die maximale Kabellänge der GENI-
bus-Verbindung beträgt 3 m und darf nicht
überschritten werden.
Lesen Sie vor der Montage und Inbetrieb-
nahme die mit der CIU gelieferten Doku-
mentation.
Profibus
Beispiel Untermenü für Profibus
126
®
