5.6.2 Deaktivieren der Funktion "Wechselbetrieb" und
"Reservebetrieb"
Wird kein "Wechselbetrieb" und "Reservebetrieb" gewünscht,
soll aber gleichzeitig das Weiterleiten des Sensorsignals
(d.h. ein Sensorsignal für beide Pumpen) zugelassen werden,
muss der grüne Leiter durchtrennt werden. Siehe Abb. 22.
Master-Kabelende
Weiße Markierung

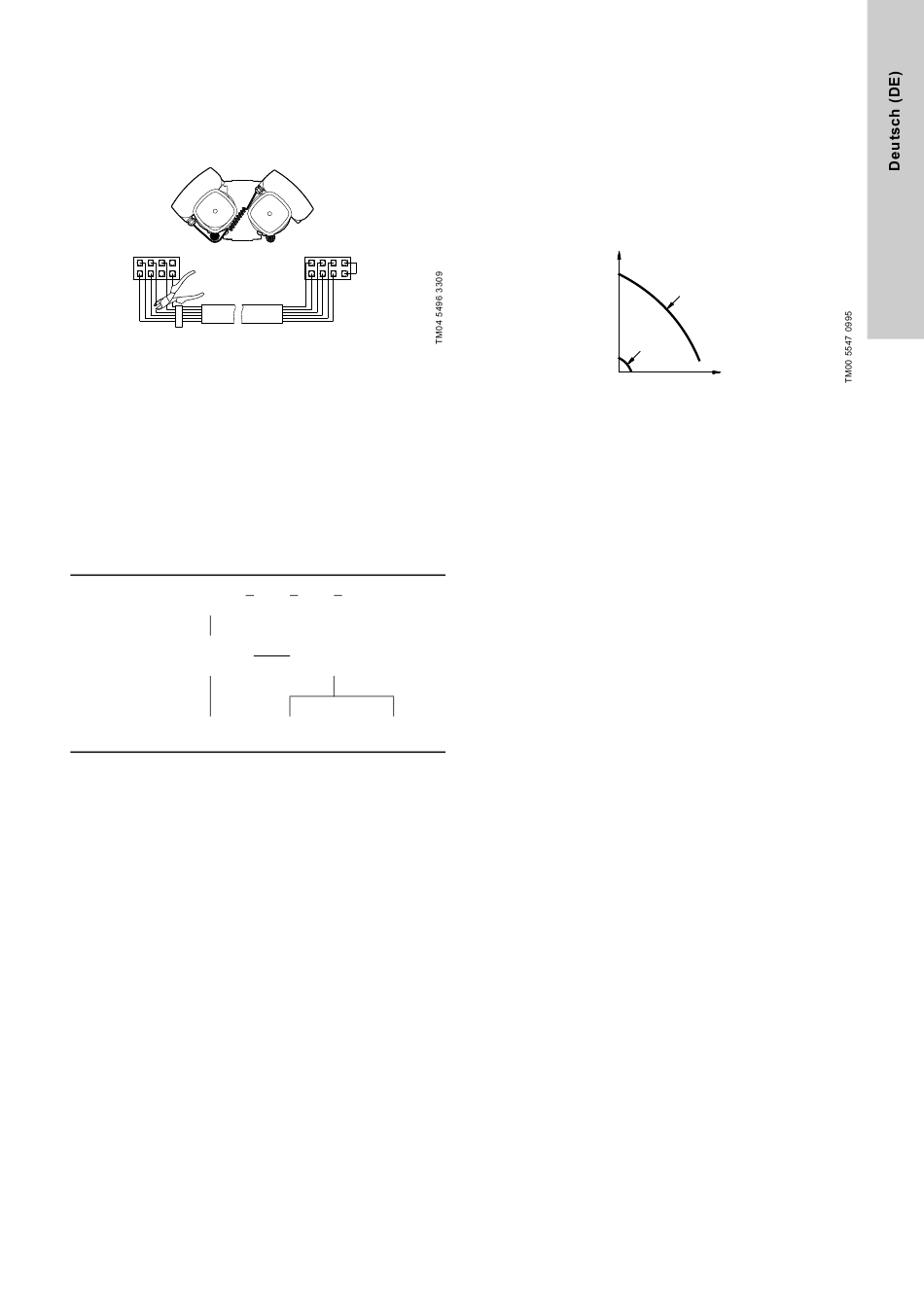

Abb. 22 Deaktivieren der Funktion "Wechselbetrieb" und
"Reservebetrieb"

5.6.3 Deaktivieren der TPED-Funktion

Soll auf den "Wechselbetrieb" und "Reservebetrieb" sowie auf
das Weiterleiten des Sensorsignals ganz verzichtet werden,
ist das Kommunikationskabel vollständig zu entfernen.

6. Betriebs- und Regelungsarten

Die Regelung der Grundfos E-Pumpen erfolgt entsprechend der
eingestellten Betriebs- und Regelungsarten.
6.1 Übersicht über die Betriebs- und Regelungsarten

Betriebsarten

Normal
Regelungsarten Ungeregelt
Konstante
Kennlinie
Slave-Kabelende
Brücke
Stopp Min. Max.
Geregelt
Konstantdruck Proportionaldruck
6.2 Betriebsarten
Wurde als Einstellung die Betriebsart Normal gewählt, kann die
Regelungsart auf Geregelt oder Ungeregelt eingestellt werden.
Siehe 6.3 Regelungsarten.
Als weitere Betriebsarten können Stopp, Min. oder Max. gewählt
werden.
• Stopp: Die Pumpe wurde abgeschaltet.
• Die Pumpe läuft mit minimaler Drehzahl.
Min.:
• Max.: Die Pumpe läuft mit maximaler Drehzahl.
In Abb. 23 sind die MIN- und MAX-Kennlinie schematisch dargestellt.
H
MIN
Abb. 23 MIN- und MAX-Kennlinie
Die Einstellung "MAX-Kennlinie" kann z.B. während der
Inbetriebnahme zur Entlüftung der Pumpe gewählt werden.
Die Einstellung "MIN-Kennlinie" sollte in Schwachlastperioden
gewählt werden.
Wird die Spannungsversorgung zur Pumpe unterbrochen,
werden die Einstellungen zur Betriebsart und Regelungsart
gespeichert.
Die Fernbedienung R100 bietet zusätzliche Einstellmöglichkeiten und
Statusanzeigen, siehe Abschnitt 9. Einstellungen über die R100.
MAX
Q
