5. Montage und Installation
5.1 Montage der Pumpe
Montieren Sie die Pumpe so, dass der Ste-
cker für das Bedienpersonal mühelos
zugänglich ist. So kann das Bedienperso-
nal in Notfällen die Pumpe schnell von der
Stromversorgung trennen.
5.1.1 Anforderungen
•
Der Aufstellungsort muss vor Feuchtigkeit, Kon-
denswasserbildung, Staub, direkter Sonnenein-
strahlung und Regen geschützt werden.
•
Am Aufstellungsort muss eine geeignete
Beleuchtung vorhanden sein, um einen sicheren
Betrieb zu gewährleisten.
•
Beachten Sie die zulässigen Umgebungsbedin-
gungen. Siehe Abschnitt
•
Die Montageoberfläche muss stabil sein.
•
Die Montageplatte muss horizontal angebracht
werden (z. B. auf einem Behälter).
•
Das Dosiermedium muss vertikal nach oben flie-
ßen.
5.1.2 Ausrichten und Installieren der
Montageplatte
Die Montageplatte kann als Vorlage für die Bohrlö-
cher verwendet werden. Die Abstände für die Bohrlö-
cher finden Sie in Abb. 5.
1. Zeichnen Sie die Bohrlöcher an.
2. Bohren Sie die Löcher.
3. Befestigen Sie die Montageplatte mit vier
Schrauben auf einer Halterung oder einem
Behälter.
4.1 Technische
Daten.
5.1.3 Installieren der Pumpe auf der
Montageplatte
1. Entfernen Sie die Sicherungsschrauben von der
Montageplatte (Transportposition).
2. Platzieren Sie die Pumpe auf der Montageplatte
und schieben Sie sie so weit wie möglich in die
Halterungen hinein.
– Wenn Sie die Sicherungsschrauben festzie-
hen, bewegt sich die Montageplatte in ihre
endgültige Position.
3. Ziehen Sie die zwei horizontalen Sicherungs-
schrauben vorsichtig mit einem Drehmoment-
schlüssel fest.
– Schlüsselweite: TORX PLUS 15 IP
– Anzugsmoment [Nm]: 1,7 (+/- 0,2)

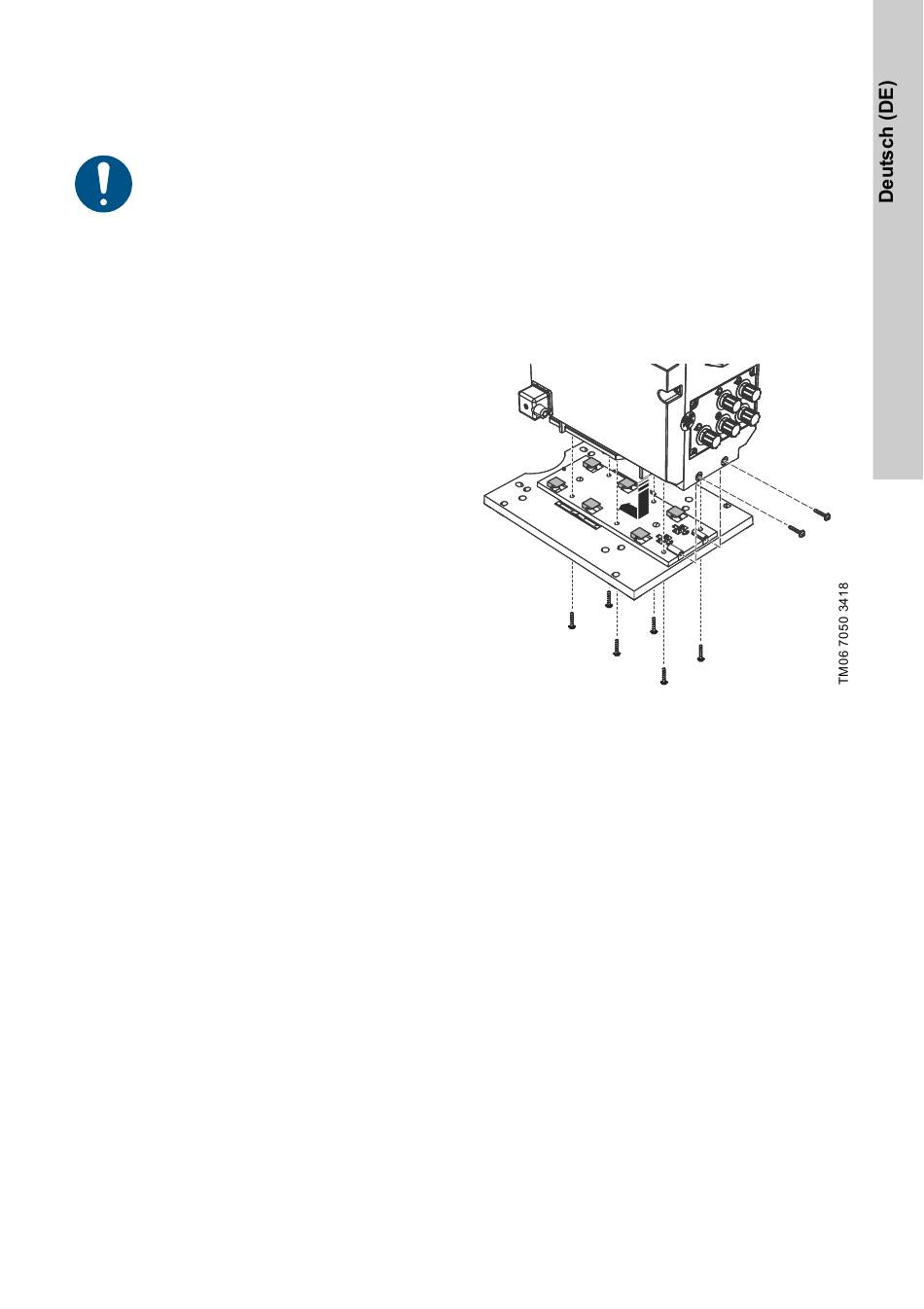

Abb. 6
Installieren der Pumpe auf der Monta-
geplatte
4. Bei Anwendungen, bei denen die Montageober-
fläche vibriert, oder wenn die Pumpe während
des Transports in einer Anlage installiert ist:
Befestigen Sie die Pumpe mit den sechs vertika-
len Sicherungsschrauben und einem Drehmo-
mentschlüssel auf der Montageplatte.
– Schlüsselweite: TORX PLUS 15 IP
– Anzugsmoment [Nm]: 1,7 (+/- 0,2)
13
