Wie in Abb.
20
gezeigt besitzt das Kommunikationskabel ein
Master-Kabelende und ein Slave-Kabelende.
Master-Kabelende
Weiße Markierung

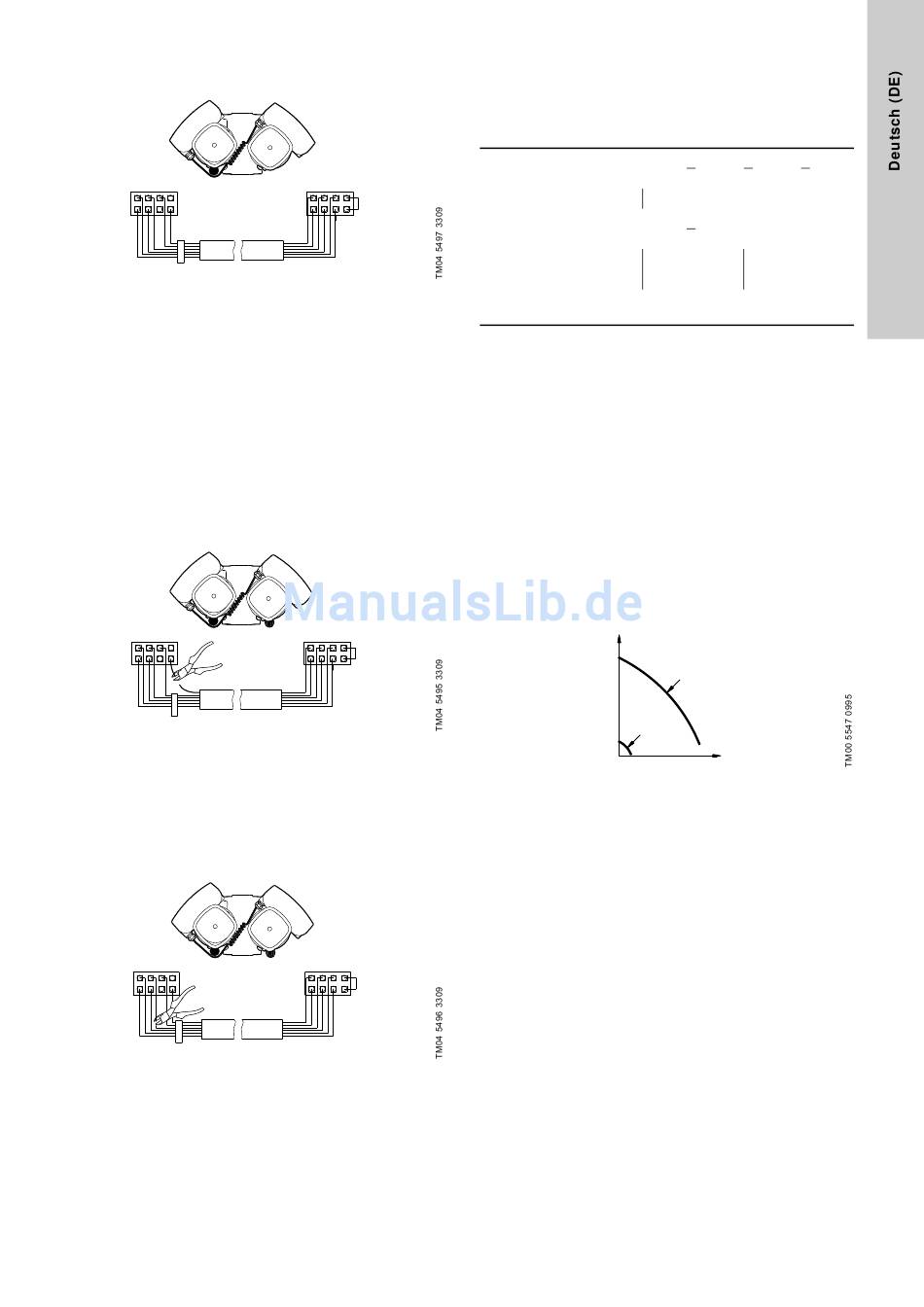

Abb. 20 Master- und Slave-Kabelende
Bei Pumpen mit werkseitig montiertem Sensor wird das Master-
Kabelende und der Sensor an denselben Klemmenkasten ange-
schlossen.
Wird die Spannungsversorgung zu den beiden Pumpen für mehr
als 40 Sekunden abgeschaltet und dann wieder eingeschaltet,
läuft die mit dem Master-Kabelende verbundene Pumpe zuerst
an.
5.7.1 Anschließen von zwei Sensoren
Das Sensorsignal wird über die rote Leitung des Kommunika-
tionskabels auf die andere Pumpe übertragen.
Sind optional zwei Sensoren angeschlossen (einer an jeden
Klemmenkasten), muss der rote Leiter durchtrennt werden. Siehe
Abb. 21.
Master-Kabelende
Weiße Markierung
Abb. 21 Deaktivieren der Weiterleitung des Sensorsignals
5.7.2 Deaktivieren der Funktion "Wechselbetrieb" und
"Reservebetrieb"
Wird kein "Wechselbetrieb" und "Reservebetrieb" gewünscht, soll
aber gleichzeitig das Weiterleiten des Sensorsignals (d.h. ein
Sensorsignal für beide Pumpen) zugelassen werden, muss der
grüne Leiter durchtrennt werden. Siehe Abb. 22.
Master-Kabelende
Weiße Markierung
Abb. 22 Deaktivieren der Funktion "Wechselbetrieb" und
"Reservebetrieb"

5.7.3 Deaktivieren der TPED-Funktion

Soll auf den "Wechselbetrieb" und "Reservebetrieb" sowie auf
das Weiterleiten des Sensorsignals ganz verzichtet werden, ist
das Kommunikationskabel vollständig zu entfernen.
Slave-Kabelende
Brücke
Slave-Kabelende
Brücke
Slave-Kabelende
Brücke

6. Betriebs- und Regelungsarten

Die Regelung der Grundfos E-Pumpen erfolgt entsprechend der
eingestellten Betriebs- und Regelungsarten.
6.1 Übersicht über die Betriebs- und Regelungsarten
Normal

Betriebsarten

Ungeregelt
Regelungsarten
Konstante
Kennlinie
1) In diesem Beispiel ist die Pumpe mit einem Differenzdrucksen-
sor ausgestattet. Die Pumpe kann auch mit einem Temperatur-
sensor ausgestattet sein. Dann steht unter Regelungsarten
die Bezeichnung "Konstante Temperatur" statt "Konstant-
druck".
6.2 Betriebsarten
Wurde als Einstellung die Betriebsart Normal gewählt, kann die
Regelungsart auf Geregelt oder Ungeregelt eingestellt werden.
Siehe
6.3
Regelungsart.
Als weitere Betriebsarten können Stopp, Min. oder Max. gewählt
werden.
Stopp: Die Pumpe wurde abgeschaltet.
Die Pumpe läuft mit minimaler Drehzahl.
Min.:
Max.: Die Pumpe läuft mit maximaler Drehzahl.
In Abb.
23
sind die MIN- und MAX-Kennlinie schematisch darge-
stellt.
H
MIN
Abb. 23 MIN- und MAX-Kennlinie
Die Einstellung "MAX-Kennlinie" kann z.B. während der Inbetrieb-
nahme zur Entlüftung der Pumpe gewählt werden.
Die Einstellung "MIN-Kennlinie" sollte in Schwachlastperioden
gewählt werden.
Wird die Spannungsversorgung zur Pumpe unterbrochen, werden
die Einstellungen zur Betriebsart und Regelungsart gespeichert.
Die Fernbedienung R100 bietet zusätzliche Einstellmöglichkeiten
und Statusanzeigen, siehe Abschnitt
R100.
Stopp
Min
Max
Geregelt
1)
Konstantdruck
MAX
Q
8. Einstellungen über die
11
