7. Betrieb
7.1 Bedienelemente
Das Bedienfeld der Pumpe umfasst ein Display und
die folgenden Bedienelemente.
1
Operation
Manual
2

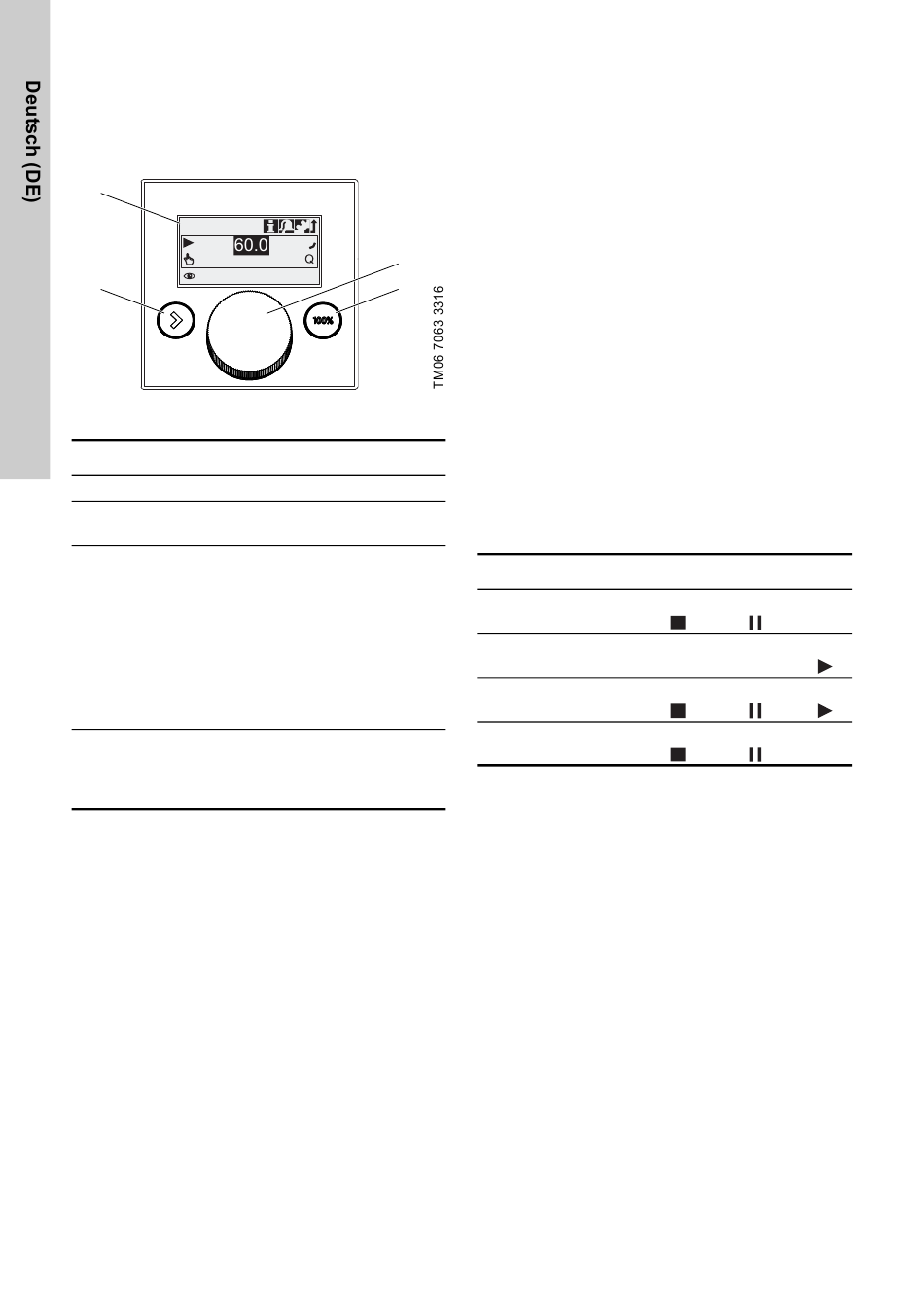

Abb. 16
Bedienfeld
Pos.
Beschreibung
1
Grafisches LC-Display
[Start/Stopp]-Taste:
2
Ein- und Ausschalten der Pumpe
Klickrad:
Das Klickrad wird verwendet, um die
Menüs zu wechseln sowie um Einstellun-
gen auszuwählen und sie zu bestätigen.
Durch das Drehen des Klickrads im Uhrzei-
3
gersinn bewegt sich der Cursor im Display
ebenfalls im Uhrzeigersinn. Durch das Dre-
hen des Klickrads gegen den Uhrzeigersinn
bewegt sich der Cursor im Display eben-
falls gegen den Uhrzeigersinn.
[100%]-Taste:
Der Dosiervorgang der Pumpe erfolgt
4
unabhängig von der Betriebsart bei maxi-
malem Durchfluss.
22
l/h
3
60.0 l/h
4
7.2 Display und Symbole
7.2.1 Navigation
In den Hauptmenüs "Info", "Alarm" und "Setup" wer-
den die Optionen und Untermenüs in den Zeilen dar-
unter angezeigt. Verwenden Sie das "Zurück"-Sym-
bol, um zur höheren Menüebene zu gelangen. Der
Scrollbalken in der rechten Displayecke bedeutet,
dass es weitere Menüpunkte gibt, die nicht ange-
zeigt werden.
Das aktive Symbol (aktuelle Cursor-Position) blinkt.
Drücken Sie auf das Klickrad, um Ihre Auswahl zu
bestätigen und um die nächste Menüebene zu öff-
nen. Das aktive Hauptmenü wird in Textform und die
anderen Hauptmenüs werden als Symbole ange-
zeigt. Die Position des Cursors wird in den Unterme-
nüs schwarz hinterlegt.
Wenn Sie den Cursor auf einem Wert platzieren und
auf das Klickrad drücken, wird der Wert ausgewählt.
Durch das Drehen des Klickrads im Uhrzeigersinn
wird der Wert erhöht und durch das Drehen gegen
den Uhrzeigersinn gesenkt. Wenn Sie nun auf das
Klickrad drücken, erscheint der Cursor erneut.
7.2.2 Betriebszustände
Der Betriebszustand der Pumpe wird durch ein Sym-
bol und eine Displayfarbe angezeigt.
Display
Störung
Weiß
-
Grün
-
Gelb
Warnung
Rot
Alarm*
*
Bei einigen Alarmen versucht die Pumpe, in
regelmäßigen Abständen neu zu starten. Beach-
ten Sie Abschnitt
9.
Störungen.
7.2.3 Ruhezustand (Energiesparmodus)
Wird die Pumpe im Hauptmenü "Betrieb" 30 Sekun-
den lang nicht bedient, verschwindet die Menüzeile.
Nach zwei Minuten wird die Displayhelligkeit redu-
ziert.
Wird die Pumpe in einem anderen Menü zwei Minu-
ten lang nicht bedient, wechselt die Anzeige zurück
zum Hauptmenü "Betrieb" und die Displayhelligkeit
wird reduziert. Dieser Zustand wird aufgehoben,
wenn die Pumpe bedient wird oder eine Störung auf-
tritt.
Betriebszustand
Stopp
Stand-by
Läuft
Stopp
Stand-by
Läuft
Stopp
Stand-by
