Funktionen; Übersicht Über Die Steuervarianten - Grundfos Hydro MPC Betriebsbedingungen

4

4. Funktionen

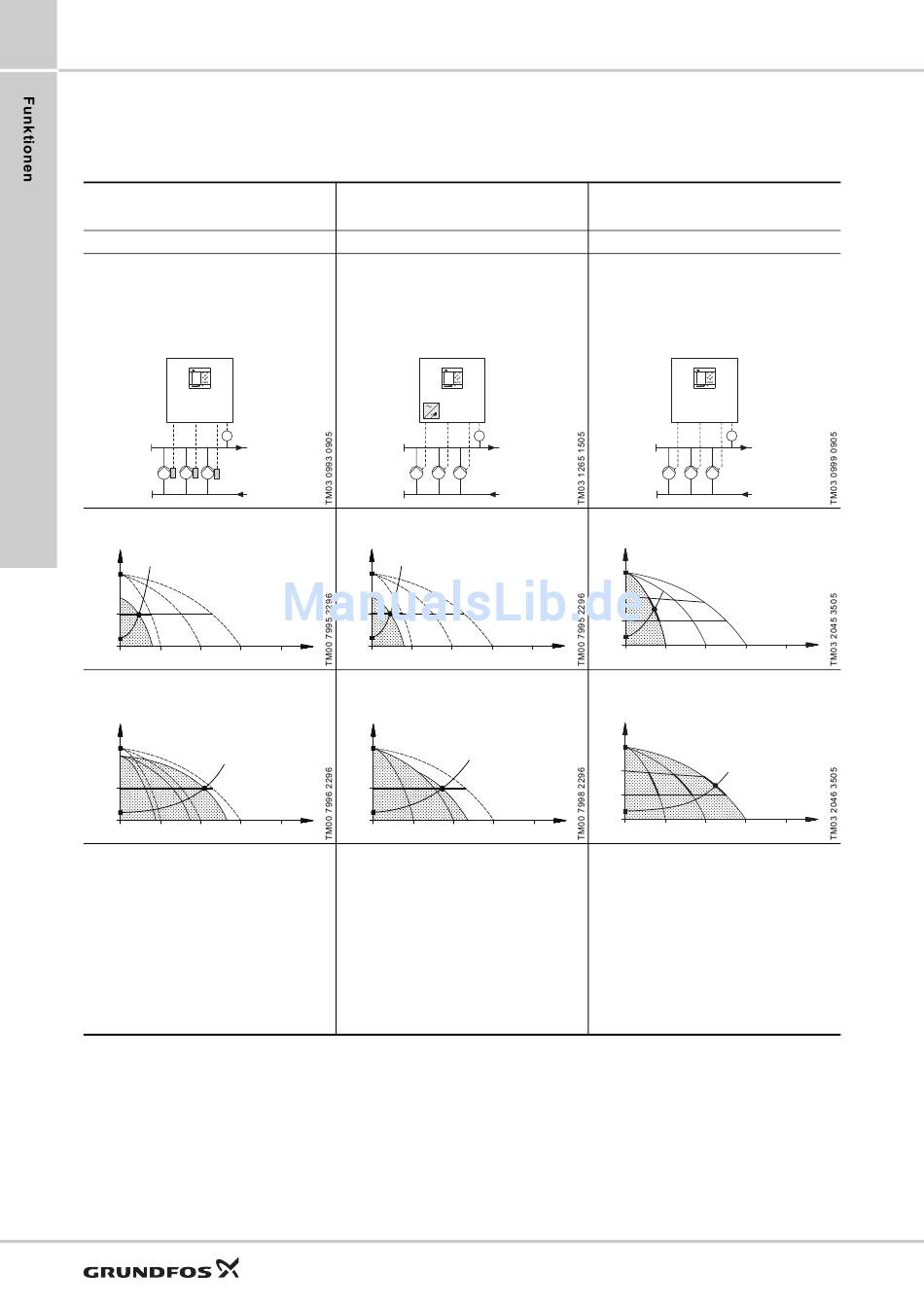

Übersicht über die Steuervarianten
Druckerhöhungsanlagen mit
drehzahlgeregelten Pumpen
Hydro MPC-E
Druckerhöhungsanlage Hydro MPC mit drei
CRE- oder CRIE-Pumpen.
Eine CRE- bzw. CRIE-Pumpe in Betrieb:
H
H
Soll
Drei CRE- bzw. CRIE-Pumpen in Betrieb:
H
H
Soll
• Die Hydro MPC-E liefert durch eine kontinuier-
liche Drehzahlverstellung der CRE- bzw.
CRIE-Pumpen immer einen konstanten Druck.
• Die Anlagenleistung wird durch
bedarfsabhängiges Ein-/Ausschalten der
erforderlichen Anzahl an Pumpen und durch
Parallelsteuerung der in Betrieb befindlichen
Pumpen geregelt.
• Die Umschaltung auf die jeweiligen Pumpen
erfolgt automatisch und ist last-, zeit- und
störungsabhängig.
• Alle in Betrieb befindlichen Pumpen laufen mit
gleicher Drehzahl.
14
Druckerhöhungsanlagen mit an einen
externen CUE-Frequenzumrichter
angeschlossenen Pumpen
Druckerhöhungsanlage Hydro MPC mit drei
CR-Pumpen.
Jeweils eine der Pumpen ist abwechselnd mit
dem externen, im Schaltschrank unter-
gebrachten Grundfos CUE-Frequenzumrichter
verbunden, so dass die Pumpen der Hydro
MPC abwechselnd drehzahlgeregelt werden.
PT
Die gerade mit dem Grundfos CUE-Frequenz-
umrichter verbundene CR-Pumpe in Betrieb:
H
H
Soll
Q
Die gerade mit dem Grundfos CUE-Frequenz-
umrichter verbundene Pumpe und zwei
ungeregelte Pumpen in Betrieb:
H
H
Soll
Q
• Die Hydro MPC-F liefert durch kontinuierliche
Drehzahlverstellung der gerade über den
externen Grundfos CUE-Frequenzumrichter
geregelten CR-Pumpe immer einen
konstanten Druck. Die Pumpen werden
abwechselnd drehzahlgeregelt.
• Zuerst läuft immer die gerade über den
externen Frequenzumrichter geregelte
CR-Pumpe an. Wenn diese Pumpe den Druck
nicht aufrecht erhalten kann, schalten sich
eine oder beide ungegeregelte CR-Pumpen
ein.
• Die Umschaltung auf die jeweiligen Pumpen
erfolgt automatisch und ist last-, zeit- und
störungsabhängig.
Hydro MPC-F
Druckerhöhungsanlage Hydro MPC mit drei
ungeregelten CR- oder CRI-Pumpen.
PT
Eine ungeregelte CR- bzw. CRI-Pumpe in
Betrieb:
H
H
Q
Drei ungeregelte CR- bzw. CRI-Pumpen in
Betrieb:
H
H
Q
• Die Hydro MPC-S liefert durch Ein- und Aus-
• Der Betriebsbereich der Pumpen liegt
• Die Umschaltung auf die jeweiligen Pumpen
Hydro MPC
Druckerhöhungsanlagen mit
ungeregelten Pumpen
Hydro MPC-S
PT
H
Aus
Soll
H
Aus
Soll
schalten der erforderlichen Anzahl an Pumpen
einen nahezu konstanten Druck.
zwischen H und H (Ausschaltdruck).
Soll Aus
Der Ausschaltdruck kann nicht eingestellt
werden, sondern wird automatisch berechnet.
erfolgt automatisch und ist last-, zeit- und
störungsabhängig.
Q
Q
