3.6 Produktübersicht
1
8
7

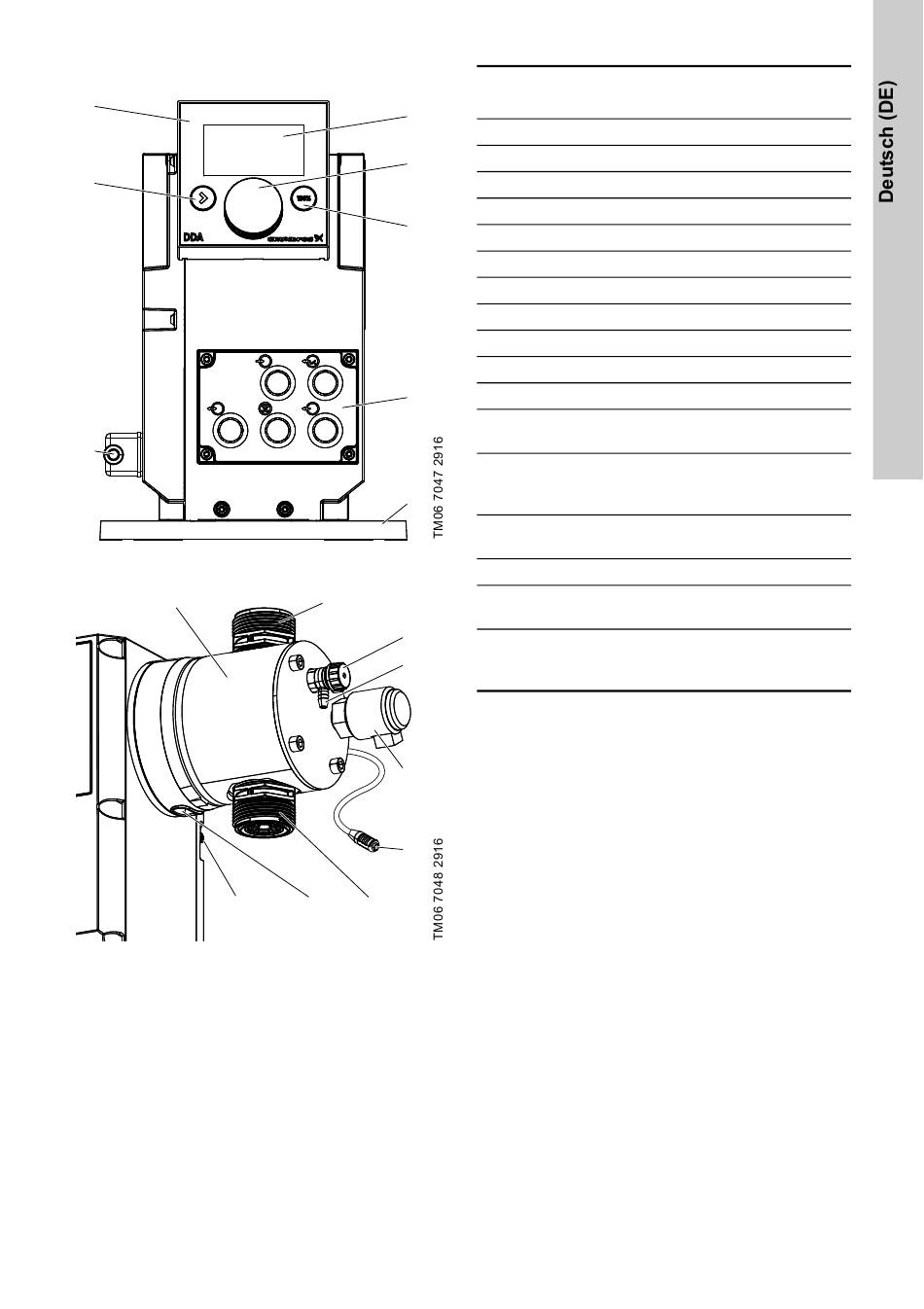

Abb. 3 Vorderansicht der Pumpe
9
17
Abb. 4 Dosierkopf
Pos. Beschreibung
2
3
4
5
6
10
11
12
13
14
16 15
1 Bedienkubus
2 Grafisches LC-Display
3 Klickrad
4 [100%]-Taste
5 Signaleingänge/-ausgänge
6 Montageplatte
7 Netzanschluss
8 [Start/Stopp]-Taste
9 Dosierkopf
10 Ventil, Auslass-Seite
11 Entlüftungsventil
Anschluss, Entlüftungs-
12
schlauch
Druckschalter der Membranle-
13 ckagesignalisierung (optional
für DDA-AR)
FlowControl-Sensorstecker
14
(nur DDA-FCM)
15 Ventil, Einlass-Seite
Ablauföffnung bei Membranle-
16
ckage
Signalverbindung (FlowControl
17 oder Membranleckagesignali-
sierung)
Siehe
Abschnitt
7.2.2
7.1
7.1
5.3
7.1
9
