7.4.2 Kontakt
Bei dieser Betriebsart dosiert die Pumpe die
eingestellte Dosiermenge für jeden eingehenden
(potentialfreien) Impuls, zum Beispiel von einem
Wasserzähler. Die Pumpe berechnet automatisch
die optimale Hubfrequenz für die Dosierung der ein-
gestellten Dosiermenge pro Impuls.
Die Berechnung basiert auf:
•
der Frequenz der eingehenden Impulse
•
der eingestellten Dosiermenge pro Impuls
Betrieb
18.4
Kontakt

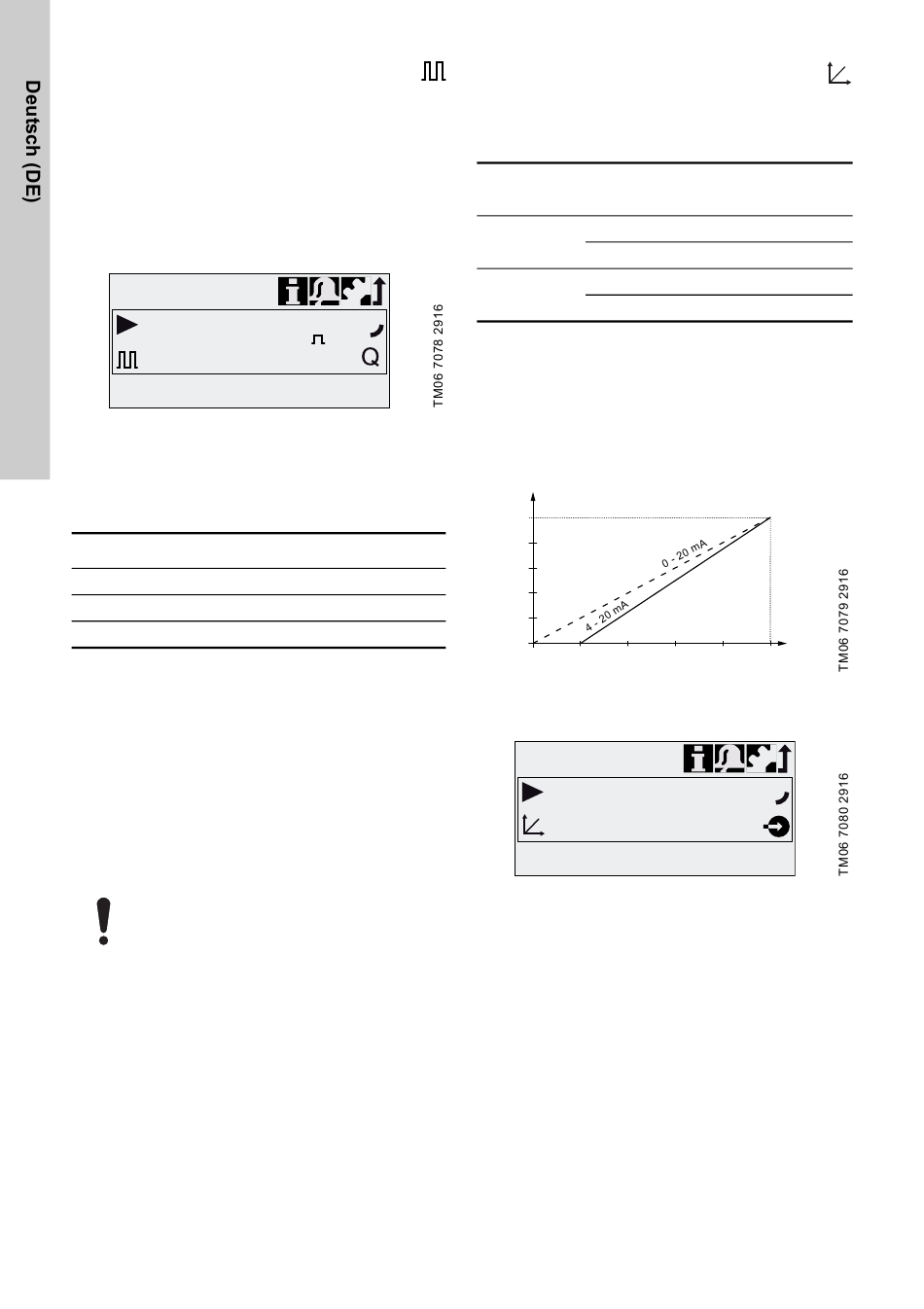

Abb. 19
Betriebsart Kontakt
Die Dosiermenge pro Impuls kann im Menü "Betrieb"
mithilfe des Klickrads in ml/Impuls eingestellt wer-
den. Der Einstellbereich für die Dosiermenge ist
abhängig vom Pumpentyp:
Typ
Einstellbereich [ml/Impuls]
DDA 60-10
DDA 120-7
DDA 200-4
Die Frequenz der eingehenden Impulse wird mit der
eingestellten Dosiermenge multipliziert. Wenn die
Pumpe mehr Impulse empfängt, als sie mit der maxi-
malen Dosierleistung verarbeiten kann, läuft sie im
Dauerbetrieb bei maximaler Hubfrequenz. Ist die
Speicherfunktion deaktiviert, werden überzählige
Impulse nicht berücksichtigt.
Speicherfunktion
Ist die Funktion "Setup > Memory" aktiviert, können
bis zu 65.000 noch nicht verarbeitete Impulse für
eine spätere Verarbeitung gespeichert werden.
Eine spätere Verarbeitung der gespeicher-
ten Impulse kann zu einem lokalen Anstieg
der Konzentration des Dosiermediums füh-
ren!
Der Inhalt des Speichers kann durch folgende Aktio-
nen gelöscht werden:
•
Abschalten der Stromversorgung
•
Ändern der Betriebsart
•
Unterbrechung (z. B. Alarm, Extern Stopp)
26
ml/
6.62l/h
0,0111 - 111
0,0232 - 232
0,0386 - 386
7.4.3 Analog 0/4-20 mA
Bei dieser Betriebsart erfolgt die Dosierung
gemäß einem externen Analogsignal. Die
Dosiermenge ist proportional zum Signaleingangs-
wert in mA.
Eingangswert
Betriebsart
[mA]
≤ 4,1
4-20 mA
≥ 19,8
≤ 0,1
0-20 mA
≥ 19,8
Überschreitet der Eingangswert 22 mA, wird ein
Alarm angezeigt und die Pumpe beendet die Dosie-
rung. Sinkt der Eingangswert bei der Betriebsart
4-20 mA unter 2 mA, wird ein Alarm angezeigt und
die Pumpe beendet die Dosierung. Das "Sensorsig-
nal"-Alarmsymbol wird im Displaybereich "Sig-
nal-/Fehleranzeige" angezeigt.
Q [%]
100
80
60
40
20
0
0
4
8
Abb. 20
Analogprofil
Betrieb
51.4
0-20mA
Abb. 21
Analoge Betriebsart
Dosierleistung
[%]
0
100
0
100
12
16
20
[mA]
l/h
17.14mA
