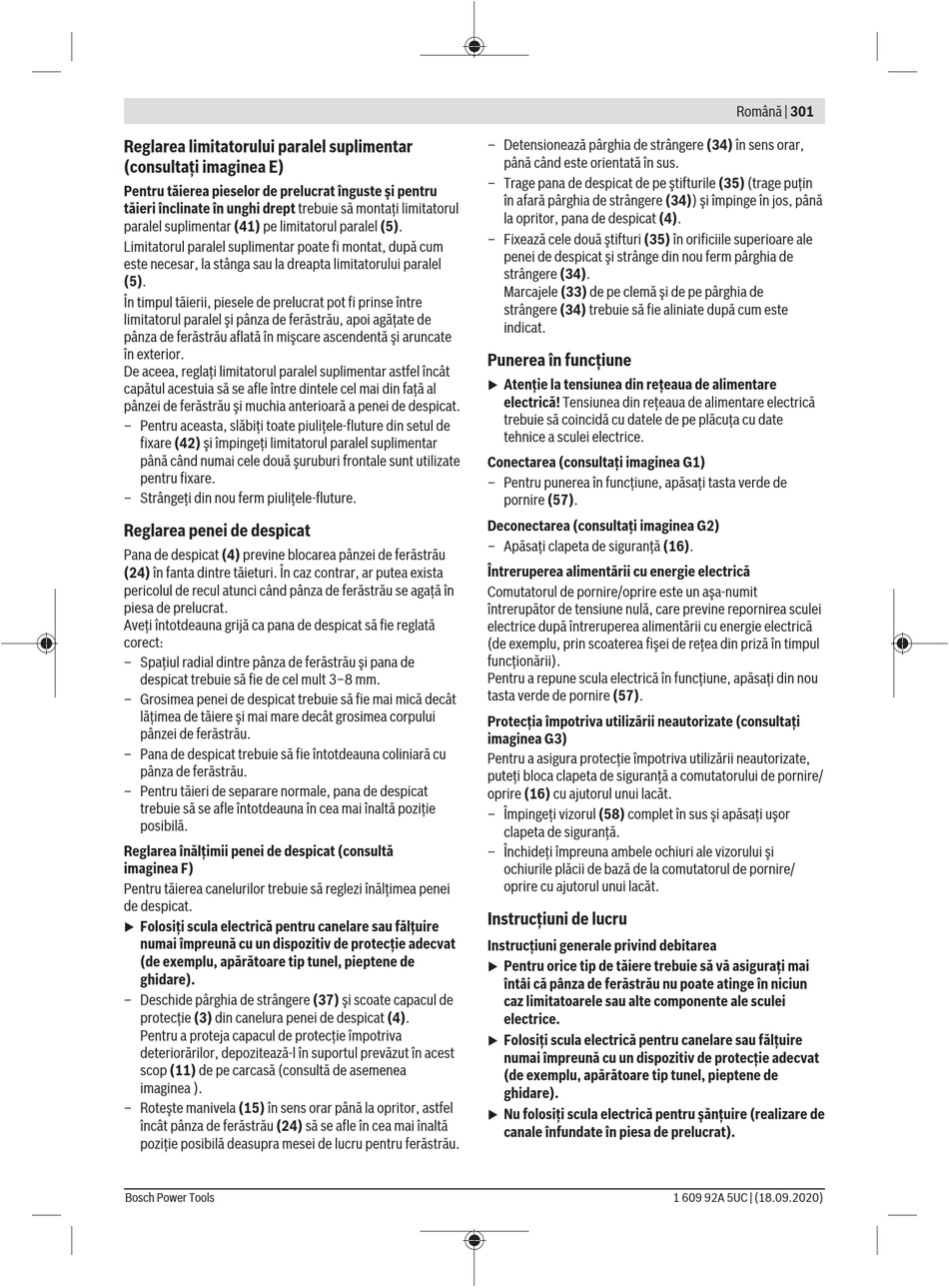

Bosch 0601B42001 Originalbetriebsanleitung Seite 301

Reglarea limitatorului paralel suplimentar
(consultaţi imaginea E)
Pentru tăierea pieselor de prelucrat înguste şi pentru
tăieri înclinate în unghi drept trebuie să montaţi limitatorul
paralel suplimentar (41) pe limitatorul paralel (5).
Limitatorul paralel suplimentar poate fi montat, după cum
este necesar, la stânga sau la dreapta limitatorului paralel
(5).
În timpul tăierii, piesele de prelucrat pot fi prinse între
limitatorul paralel şi pânza de ferăstrău, apoi agăţate de
pânza de ferăstrău aflată în mişcare ascendentă şi aruncate
în exterior.
De aceea, reglaţi limitatorul paralel suplimentar astfel încât
capătul acestuia să se afle între dintele cel mai din faţă al
pânzei de ferăstrău şi muchia anterioară a penei de despicat.
– Pentru aceasta, slăbiţi toate piuliţele-fluture din setul de
fixare (42) şi împingeţi limitatorul paralel suplimentar
până când numai cele două şuruburi frontale sunt utilizate
pentru fixare.
– Strângeţi din nou ferm piuliţele-fluture.
Reglarea penei de despicat
Pana de despicat (4) previne blocarea pânzei de ferăstrău
(24) în fanta dintre tăieturi. În caz contrar, ar putea exista
pericolul de recul atunci când pânza de ferăstrău se agaţă în
piesa de prelucrat.
Aveţi întotdeauna grijă ca pana de despicat să fie reglată
corect:
– Spaţiul radial dintre pânza de ferăstrău şi pana de
despicat trebuie să fie de cel mult 3−8 mm.
– Grosimea penei de despicat trebuie să fie mai mică decât
lăţimea de tăiere şi mai mare decât grosimea corpului
pânzei de ferăstrău.
– Pana de despicat trebuie să fie întotdeauna coliniară cu
pânza de ferăstrău.
– Pentru tăieri de separare normale, pana de despicat
trebuie să se afle întotdeauna în cea mai înaltă poziţie
posibilă.
Reglarea înălţimii penei de despicat (consultă
imaginea F)
Pentru tăierea canelurilor trebuie să reglezi înălţimea penei
de despicat.
Folosiţi scula electrică pentru canelare sau fălţuire
u
numai împreună cu un dispozitiv de protecţie adecvat
(de exemplu, apărătoare tip tunel, pieptene de
ghidare).
– Deschide pârghia de strângere (37) şi scoate capacul de
protecţie (3) din canelura penei de despicat (4).
Pentru a proteja capacul de protecţie împotriva
deteriorărilor, depozitează-l în suportul prevăzut în acest
scop (11) de pe carcasă (consultă de asemenea
imaginea ).
– Roteşte manivela (15) în sens orar până la opritor, astfel
încât pânza de ferăstrău (24) să se afle în cea mai înaltă
poziţie posibilă deasupra mesei de lucru pentru ferăstrău.
Bosch Power Tools
– Detensionează pârghia de strângere (34) în sens orar,
până când este orientată în sus.
– Trage pana de despicat de pe ştifturile (35) (trage puţin
în afară pârghia de strângere (34)) şi împinge în jos, până
la opritor, pana de despicat (4).
– Fixează cele două ştifturi (35) în orificiile superioare ale
penei de despicat şi strânge din nou ferm pârghia de
strângere (34).
Marcajele (33) de pe clemă şi de pe pârghia de
strângere (34) trebuie să fie aliniate după cum este
indicat.
Punerea în funcţiune
Atenţie la tensiunea din reţeaua de alimentare
u
electrică! Tensiunea din reţeaua de alimentare electrică
trebuie să coincidă cu datele de pe plăcuţa cu date
tehnice a sculei electrice.
Conectarea (consultaţi imaginea G1)
– Pentru punerea în funcţiune, apăsaţi tasta verde de
pornire (57).
Deconectarea (consultaţi imaginea G2)
– Apăsaţi clapeta de siguranţă (16).
Întreruperea alimentării cu energie electrică
Comutatorul de pornire/oprire este un aşa-numit
întrerupător de tensiune nulă, care previne repornirea sculei
electrice după întreruperea alimentării cu energie electrică
(de exemplu, prin scoaterea fişei de reţea din priză în timpul
funcţionării).
Pentru a repune scula electrică în funcţiune, apăsaţi din nou
tasta verde de pornire (57).
Protecţia împotriva utilizării neautorizate (consultaţi
imaginea G3)
Pentru a asigura protecţie împotriva utilizării neautorizate,
puteţi bloca clapeta de siguranţă a comutatorului de pornire/
oprire (16) cu ajutorul unui lacăt.
– Împingeţi vizorul (58) complet în sus şi apăsaţi uşor
clapeta de siguranţă.
– Închideţi împreuna ambele ochiuri ale vizorului şi
ochiurile plăcii de bază de la comutatorul de pornire/
oprire cu ajutorul unui lacăt.
Instrucţiuni de lucru
Instrucţiuni generale privind debitarea
Pentru orice tip de tăiere trebuie să vă asiguraţi mai
u
întâi că pânza de ferăstrău nu poate atinge în niciun
caz limitatoarele sau alte componente ale sculei
electrice.
Folosiţi scula electrică pentru canelare sau fălţuire
u
numai împreună cu un dispozitiv de protecţie adecvat
(de exemplu, apărătoare tip tunel, pieptene de
ghidare).
Nu folosiţi scula electrică pentru şănţuire (realizare de
u
canale înfundate în piesa de prelucrat).
Română | 301
1 609 92A 5UC | (18.09.2020)
