404 | Lietuvių k.

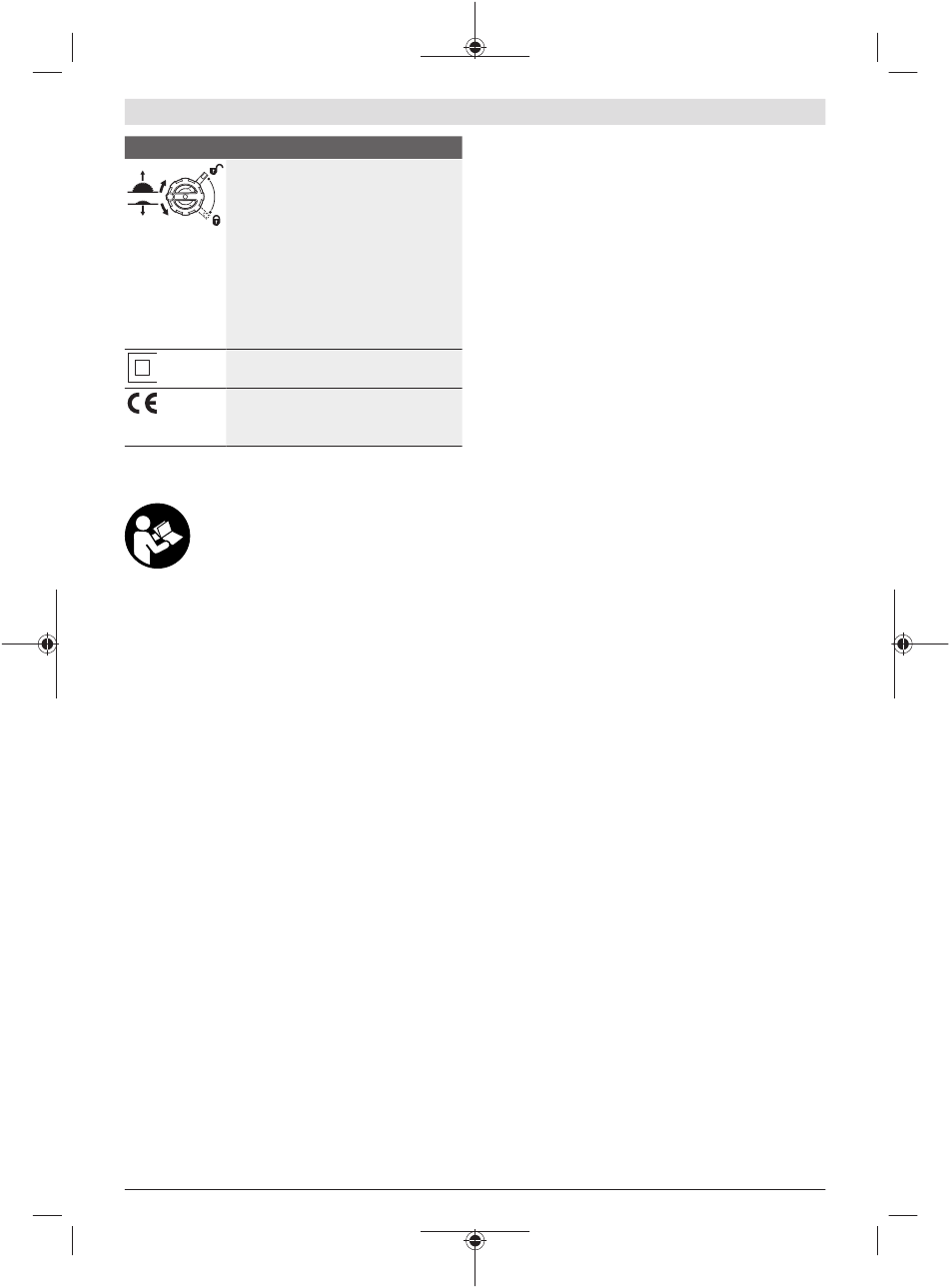

Simboliai ir jų reikšmės
Kairioji pusė:
Rodo reguliavimo rankenėlės sukimo
kryptį, norint pjūklo diską nuleisti (Trans-
portavimo padėtis) ir pakelti (Darbinė
padėtis).
Dešinioji pusė:
Rodo fiksatoriaus svirtelės padėtį užfik-
suojant pjūklo diską ir nustatant įstrižo
pjūvio kampą vertikalioje plokštumoje
(pjūklo diską galima palenkti).
Apsaugos klasės II elektriniai įrankiai yra
sutvirtinti arba dvigubai izoliuoti.
„CE" ženklu gamintojas patvirtina, kad
elektrinis įrankis atitinka galiojančias ES
direktyvas.
Gaminio ir savybių aprašas
Perskaitykite visas šias saugos nuorodas ir
reikalavimus. Nesilaikant saugos nuorodų ir
reikalavimų gali trenkti elektros smūgis, kilti
gaisras, galima smarkiai susižaloti ir sužaloti
kitus asmenis.
Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji-
mo instrukcijos dalyje.
Naudojimas pagal paskirtį
Šis elektrinis įrankis skirtas naudoti stacionariai, atliekant
tiesius išilginius ir skersinius pjūvius kietojoje ir minkštojoje
medienoje, medienos drožlių bei medienos plaušų plo-
kštėse. Įstrižo pjūvio kampas horizontalioje plokštumoje gali
būti nuo −30° iki +30° o įstrižo pjūvio kampas vertikalioje
plokštumoje nuo 0°iki 45°.
Naudojant atitinkamus pjūklo diskus, galima pjauti aliuminio
profilius ir plastiką.
Pavaizduoti įrankio elementai
Numeriais pažymėtus elektrinio įrankio elementus rasite šios
instrukcijos puslapiuose pateiktuose paveikslėliuose.
(1) Pjūklo disko atstumo iki lygiagrečiosios atramos
skalė
(2) Kampinė atrama
(3) Apsauginis apdangalas
(4) Skeliamasis peilis
(5) Lygiagrečioji atrama
(6) Pjovimo stalo platinamoji dalis
(7) Kampinės atramos dėtuvė
(8) Montavimo kiaurymės
(9) Kilpinis raktas (24 mm; 23 mm)
Šešiabriaunis raktas (5 mm)
(10)
(11) Laikiklis apsauginiam skydui sandėliuoti
(12) Stumiamasis strypelis
1 609 92A 5UC | (18.09.2020)
(13) Pjovimo stalo platinamosios dalies fiksuojamoji ra-
nkenėlė
(14) Rankinis ratas
(15) Sukamoji rankena pjūklo diskui pakelti ir nuleisti
(16) Įjungimo-išjungimo jungiklio apsauginis dangtelis
(17) Atrama 45° įstrižo pjūvio kampui (vertikalioje plo-
kštumoje)
(18) Fiksatoriaus svirtelė įstrižo pjūvio kampui vertika-
lioje plokštumoje nustatyti
Įstrižo pjūvio kampo skalė (vertikalioje plokštumo-
(19)
je)
(20) Atrama 0° įstrižo pjūvio kampui (vertikalioje plo-
kštumoje)
(21) Pjovimo stalas
(22) Lygiagrečiosios atramos įveržimo jėgos reguliavi-
mo varžtas
(23) Stalo įdėklas
(24) Pjūklo diskas
(25) Kreipiamasis griovelis lygiagrečiajai atramai
(26) Kabelio laikiklis
(27) Rankena prietaisui nešti
(28) Kampinio ribotuvo kreipiamasis griovelis
(29) Nusiurbimo adapteris
(30) V kreipiamasis griovelis ant pjovimo stalo lygia-
grečiajai atramai
(31) Dugno plokštė
(32) Pagrindo grotelių fiksuojamasis varžtas
(33) Prispaudžiamosios svirtelės/spaustuko žymės
(34) Skeliamojo peilio prispaudžiamoji svirtelė
(35) Skeliamojo peilio padėties kaiščiai
(36) Stalo įdėklo fiksuojamasis varžtas
(37) Apsauginio skydo prispaudžiamoji svirtelė
(38) Apsauginio skydo kreipiamieji kaiščiai
(39) Lygiagrečiosios atramos fiksuojamoji rankenėlė
(40) Lygiagrečiosios atramos V kreipiamoji
(41) Papildoma lygiagrečioji atrama
(42) Tvirtinimo rinkinys „Papildoma lygiagrečioji at-
rama"
(43) Kampinio ribotuvo kreipiamasis bėgelis
(44) Apatinis pjūklo disko gaubtas
(45) Apatinio pjūklo disko gaubto liežuvėlis
(46) Išėma stalo įdėklui pakelti
(47) Prispaudžiamoji veržlė
(48) Suklio fiksatoriaus svirtelė
(49) Prispaudžiamoji jungė
(50) Tvirtinamoji jungė
(51) Įrankio suklys
(52) Kampo žymeklis (vertikalioje plokštumoje)
