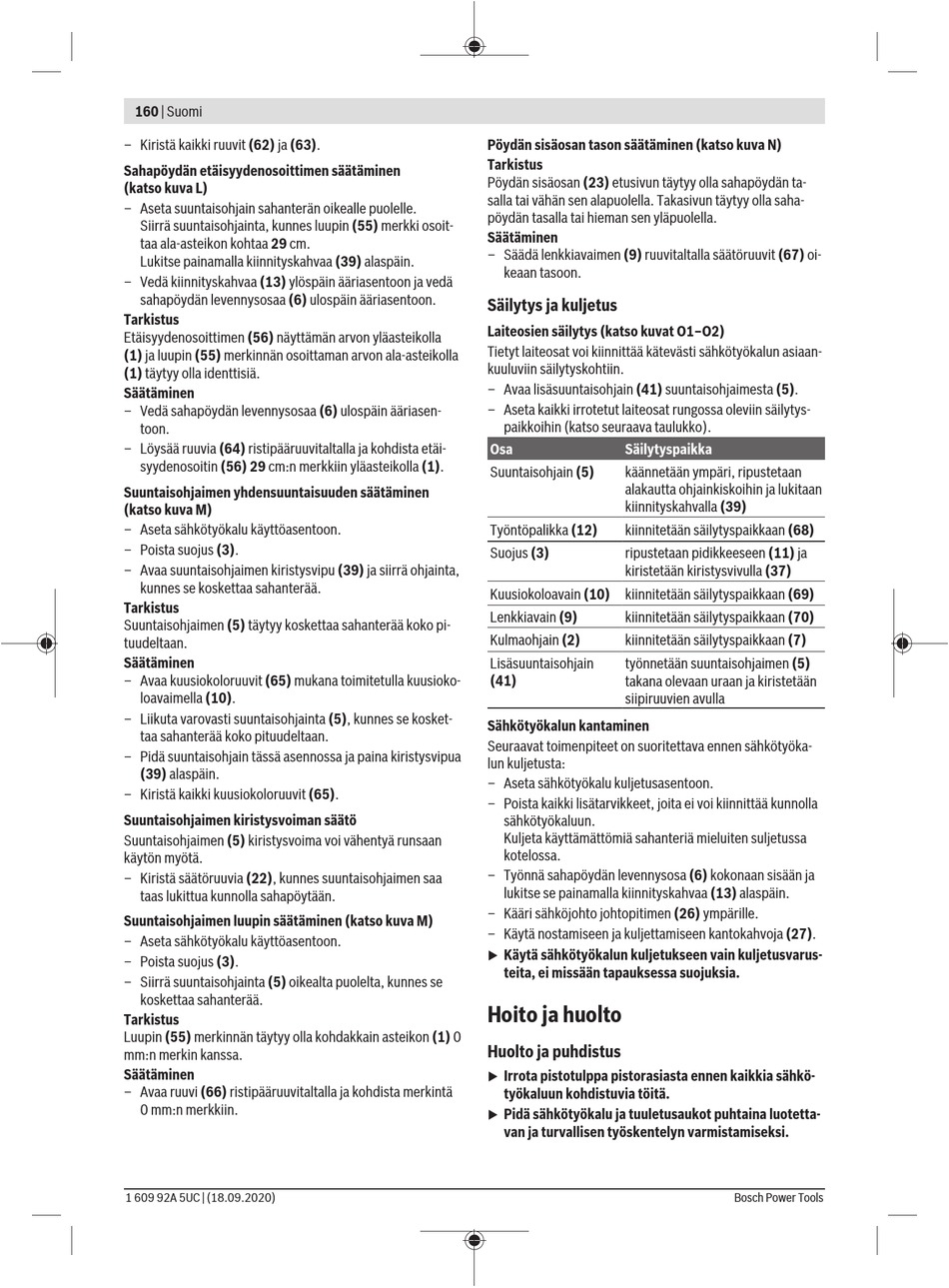

160 | Suomi
– Kiristä kaikki ruuvit (62) ja (63).
Sahapöydän etäisyydenosoittimen säätäminen
(katso kuva L)
– Aseta suuntaisohjain sahanterän oikealle puolelle.
Siirrä suuntaisohjainta, kunnes luupin (55) merkki osoit-
taa ala-asteikon kohtaa 29 cm.
Lukitse painamalla kiinnityskahvaa (39) alaspäin.
– Vedä kiinnityskahvaa (13) ylöspäin ääriasentoon ja vedä
sahapöydän levennysosaa (6) ulospäin ääriasentoon.
Tarkistus
Etäisyydenosoittimen (56) näyttämän arvon yläasteikolla
(1) ja luupin (55) merkinnän osoittaman arvon ala-asteikolla
(1) täytyy olla identtisiä.
Säätäminen
– Vedä sahapöydän levennysosaa (6) ulospäin ääriasen-
toon.
– Löysää ruuvia (64) ristipääruuvitaltalla ja kohdista etäi-
syydenosoitin (56) 29 cm:n merkkiin yläasteikolla (1).
Suuntaisohjaimen yhdensuuntaisuuden säätäminen
(katso kuva M)
– Aseta sähkötyökalu käyttöasentoon.
– Poista suojus (3).
– Avaa suuntaisohjaimen kiristysvipu (39) ja siirrä ohjainta,
kunnes se koskettaa sahanterää.
Tarkistus
Suuntaisohjaimen (5) täytyy koskettaa sahanterää koko pi-
tuudeltaan.
Säätäminen
– Avaa kuusiokoloruuvit (65) mukana toimitetulla kuusioko-
loavaimella (10).
– Liikuta varovasti suuntaisohjainta (5), kunnes se kosket-
taa sahanterää koko pituudeltaan.
– Pidä suuntaisohjain tässä asennossa ja paina kiristysvipua
(39) alaspäin.
– Kiristä kaikki kuusiokoloruuvit (65).
Suuntaisohjaimen kiristysvoiman säätö
Suuntaisohjaimen (5) kiristysvoima voi vähentyä runsaan
käytön myötä.
– Kiristä säätöruuvia (22), kunnes suuntaisohjaimen saa
taas lukittua kunnolla sahapöytään.
Suuntaisohjaimen luupin säätäminen (katso kuva M)
– Aseta sähkötyökalu käyttöasentoon.
– Poista suojus (3).
– Siirrä suuntaisohjainta (5) oikealta puolelta, kunnes se
koskettaa sahanterää.
Tarkistus
Luupin (55) merkinnän täytyy olla kohdakkain asteikon (1) 0
mm:n merkin kanssa.
Säätäminen
– Avaa ruuvi (66) ristipääruuvitaltalla ja kohdista merkintä
0 mm:n merkkiin.
1 609 92A 5UC | (18.09.2020)
Pöydän sisäosan tason säätäminen (katso kuva N)
Tarkistus
Pöydän sisäosan (23) etusivun täytyy olla sahapöydän ta-
salla tai vähän sen alapuolella. Takasivun täytyy olla saha-
pöydän tasalla tai hieman sen yläpuolella.
Säätäminen
– Säädä lenkkiavaimen (9) ruuvitaltalla säätöruuvit (67) oi-
keaan tasoon.
Säilytys ja kuljetus
Laiteosien säilytys (katso kuvat O1–O2)
Tietyt laiteosat voi kiinnittää kätevästi sähkötyökalun asiaan-
kuuluviin säilytyskohtiin.
– Avaa lisäsuuntaisohjain (41) suuntaisohjaimesta (5).
– Aseta kaikki irrotetut laiteosat rungossa oleviin säilytys-
paikkoihin (katso seuraava taulukko).
Osa
Säilytyspaikka
Suuntaisohjain (5)
käännetään ympäri, ripustetaan
alakautta ohjainkiskoihin ja lukitaan
kiinnityskahvalla (39)
Työntöpalikka (12)
kiinnitetään säilytyspaikkaan (68)
Suojus (3)
ripustetaan pidikkeeseen (11) ja
kiristetään kiristysvivulla (37)
Kuusiokoloavain (10) kiinnitetään säilytyspaikkaan (69)
Lenkkiavain (9)
kiinnitetään säilytyspaikkaan (70)
Kulmaohjain (2)
kiinnitetään säilytyspaikkaan (7)
Lisäsuuntaisohjain
työnnetään suuntaisohjaimen (5)
(41)
takana olevaan uraan ja kiristetään
siipiruuvien avulla
Sähkötyökalun kantaminen
Seuraavat toimenpiteet on suoritettava ennen sähkötyöka-
lun kuljetusta:
– Aseta sähkötyökalu kuljetusasentoon.
– Poista kaikki lisätarvikkeet, joita ei voi kiinnittää kunnolla
sähkötyökaluun.
Kuljeta käyttämättömiä sahanteriä mieluiten suljetussa
kotelossa.
– Työnnä sahapöydän levennysosa (6) kokonaan sisään ja
lukitse se painamalla kiinnityskahvaa (13) alaspäin.
– Kääri sähköjohto johtopitimen (26) ympärille.
– Käytä nostamiseen ja kuljettamiseen kantokahvoja (27).
Käytä sähkötyökalun kuljetukseen vain kuljetusvarus-
u
teita, ei missään tapauksessa suojuksia.
Hoito ja huolto
Huolto ja puhdistus
Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-
u
työkaluun kohdistuvia töitä.
Pidä sähkötyökalu ja tuuletusaukot puhtaina luotetta-
u
van ja turvallisen työskentelyn varmistamiseksi.
Bosch Power Tools
