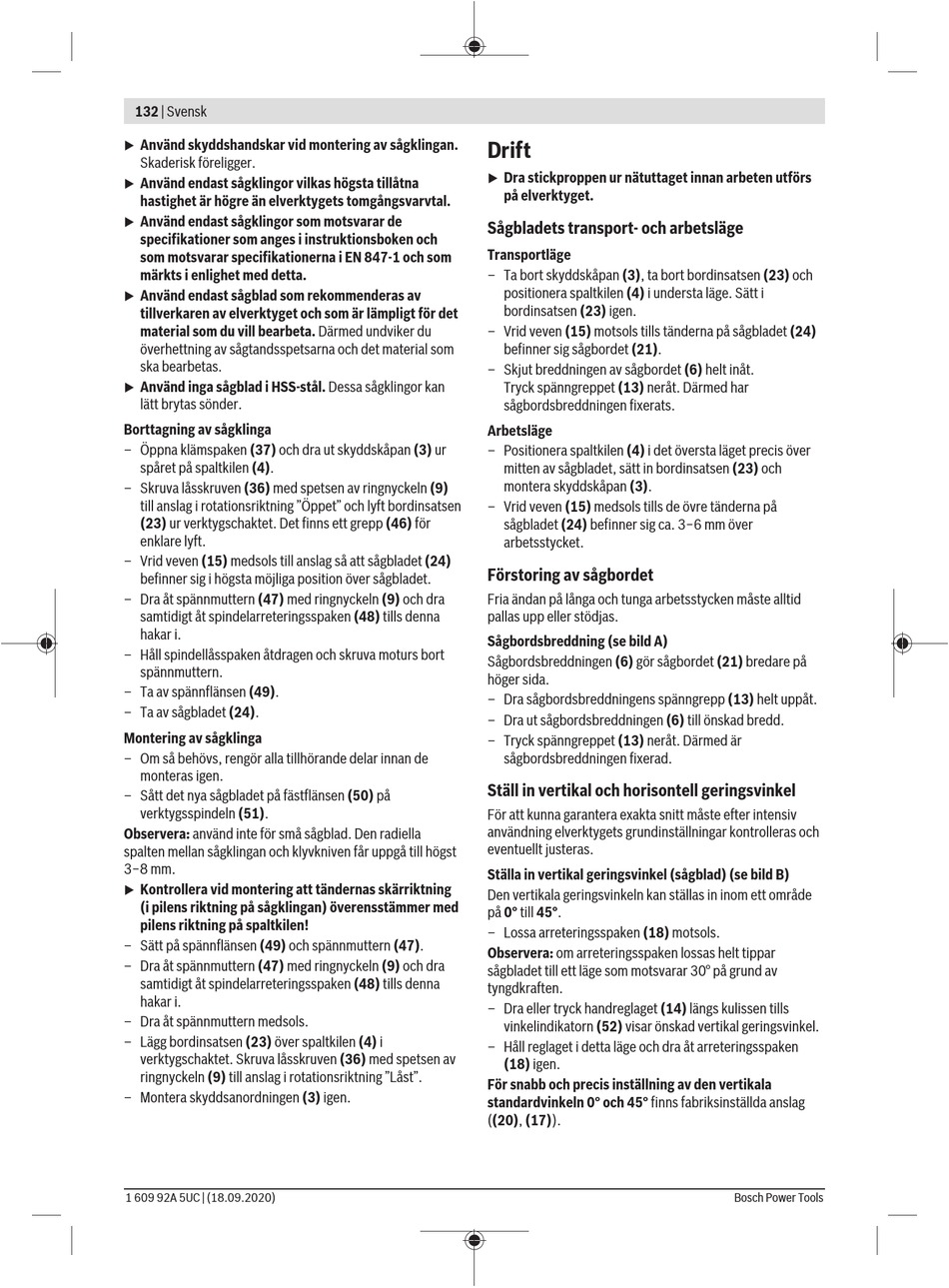

132 | Svensk
Använd skyddshandskar vid montering av sågklingan.
u
Skaderisk föreligger.
Använd endast sågklingor vilkas högsta tillåtna
u
hastighet är högre än elverktygets tomgångsvarvtal.
Använd endast sågklingor som motsvarar de
u
specifikationer som anges i instruktionsboken och
som motsvarar specifikationerna i EN 847‑1 och som
märkts i enlighet med detta.
Använd endast sågblad som rekommenderas av
u
tillverkaren av elverktyget och som är lämpligt för det
material som du vill bearbeta. Därmed undviker du
överhettning av sågtandsspetsarna och det material som
ska bearbetas.
Använd inga sågblad i HSS-stål. Dessa sågklingor kan
u
lätt brytas sönder.
Borttagning av sågklinga
– Öppna klämspaken (37) och dra ut skyddskåpan (3) ur
spåret på spaltkilen (4).
– Skruva låsskruven (36) med spetsen av ringnyckeln (9)
till anslag i rotationsriktning "Öppet" och lyft bordinsatsen
(23) ur verktygschaktet. Det finns ett grepp (46) för
enklare lyft.
– Vrid veven (15) medsols till anslag så att sågbladet (24)
befinner sig i högsta möjliga position över sågbladet.
– Dra åt spännmuttern (47) med ringnyckeln (9) och dra
samtidigt åt spindelarreteringsspaken (48) tills denna
hakar i.
– Håll spindellåsspaken åtdragen och skruva moturs bort
spännmuttern.
– Ta av spännflänsen (49).
– Ta av sågbladet (24).
Montering av sågklinga
– Om så behövs, rengör alla tillhörande delar innan de
monteras igen.
– Sått det nya sågbladet på fästflänsen (50) på
verktygsspindeln (51).
Observera: använd inte för små sågblad. Den radiella
spalten mellan sågklingan och klyvkniven får uppgå till högst
3−8 mm.
Kontrollera vid montering att tändernas skärriktning
u
(i pilens riktning på sågklingan) överensstämmer med
pilens riktning på spaltkilen!
– Sätt på spännflänsen (49) och spännmuttern (47).
– Dra åt spännmuttern (47) med ringnyckeln (9) och dra
samtidigt åt spindelarreteringsspaken (48) tills denna
hakar i.
– Dra åt spännmuttern medsols.
– Lägg bordinsatsen (23) över spaltkilen (4) i
verktygschaktet. Skruva låsskruven (36) med spetsen av
ringnyckeln (9) till anslag i rotationsriktning "Låst".
– Montera skyddsanordningen (3) igen.
1 609 92A 5UC | (18.09.2020)
Drift
Dra stickproppen ur nätuttaget innan arbeten utförs
u
på elverktyget.
Sågbladets transport- och arbetsläge
Transportläge
– Ta bort skyddskåpan (3), ta bort bordinsatsen (23) och
positionera spaltkilen (4) i understa läge. Sätt i
bordinsatsen (23) igen.
– Vrid veven (15) motsols tills tänderna på sågbladet (24)
befinner sig sågbordet (21).
– Skjut breddningen av sågbordet (6) helt inåt.
Tryck spänngreppet (13) neråt. Därmed har
sågbordsbreddningen fixerats.
Arbetsläge
– Positionera spaltkilen (4) i det översta läget precis över
mitten av sågbladet, sätt in bordinsatsen (23) och
montera skyddskåpan (3).
– Vrid veven (15) medsols tills de övre tänderna på
sågbladet (24) befinner sig ca. 3−6 mm över
arbetsstycket.
Förstoring av sågbordet
Fria ändan på långa och tunga arbetsstycken måste alltid
pallas upp eller stödjas.
Sågbordsbreddning (se bild A)
Sågbordsbreddningen (6) gör sågbordet (21) bredare på
höger sida.
– Dra sågbordsbreddningens spänngrepp (13) helt uppåt.
– Dra ut sågbordsbreddningen (6) till önskad bredd.
– Tryck spänngreppet (13) neråt. Därmed är
sågbordsbreddningen fixerad.
Ställ in vertikal och horisontell geringsvinkel
För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
Ställa in vertikal geringsvinkel (sågblad) (se bild B)
Den vertikala geringsvinkeln kan ställas in inom ett område
på 0° till 45°.
– Lossa arreteringsspaken (18) motsols.
Observera: om arreteringsspaken lossas helt tippar
sågbladet till ett läge som motsvarar 30° på grund av
tyngdkraften.
– Dra eller tryck handreglaget (14) längs kulissen tills
vinkelindikatorn (52) visar önskad vertikal geringsvinkel.
– Håll reglaget i detta läge och dra åt arreteringsspaken
(18) igen.
För snabb och precis inställning av den vertikala
standardvinkeln 0° och 45° finns fabriksinställda anslag
((20), (17)).
