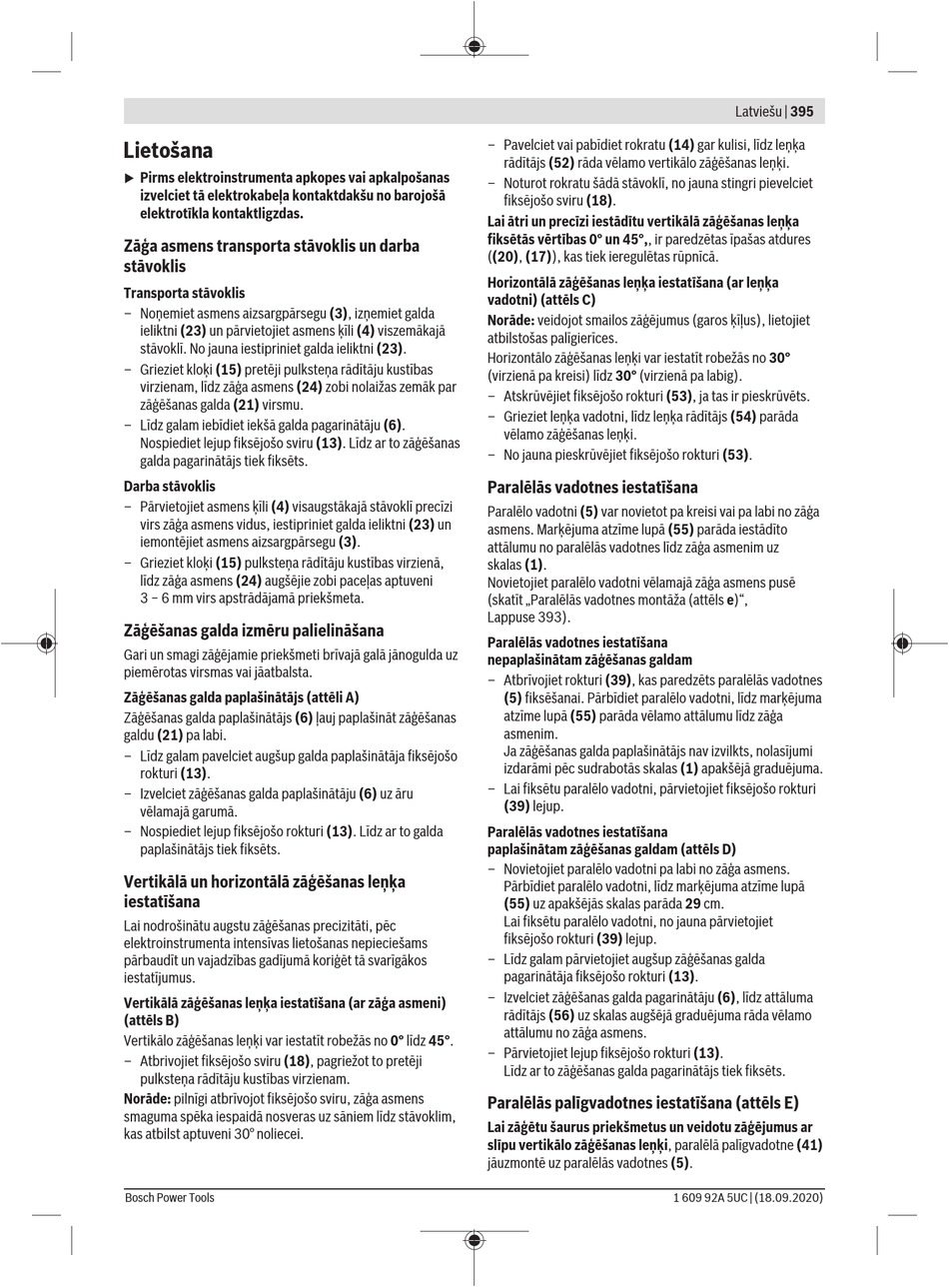

Lietošana
Pirms elektroinstrumenta apkopes vai apkalpošanas
u
izvelciet tā elektrokabeļa kontaktdakšu no barojošā
elektrotīkla kontaktligzdas.
Zāģa asmens transporta stāvoklis un darba
stāvoklis
Transporta stāvoklis
– Noņemiet asmens aizsargpārsegu (3), izņemiet galda
ieliktni (23) un pārvietojiet asmens ķīli (4) viszemākajā
stāvoklī. No jauna iestipriniet galda ieliktni (23).
– Grieziet kloķi (15) pretēji pulksteņa rādītāju kustības
virzienam, līdz zāģa asmens (24) zobi nolaižas zemāk par
zāģēšanas galda (21) virsmu.
– Līdz galam iebīdiet iekšā galda pagarinātāju (6).
Nospiediet lejup fiksējošo sviru (13). Līdz ar to zāģēšanas
galda pagarinātājs tiek fiksēts.
Darba stāvoklis
– Pārvietojiet asmens ķīli (4) visaugstākajā stāvoklī precīzi
virs zāģa asmens vidus, iestipriniet galda ieliktni (23) un
iemontējiet asmens aizsargpārsegu (3).
– Grieziet kloķi (15) pulksteņa rādītāju kustības virzienā,
līdz zāģa asmens (24) augšējie zobi paceļas aptuveni
3 − 6 mm virs apstrādājamā priekšmeta.
Zāģēšanas galda izmēru palielināšana
Gari un smagi zāģējamie priekšmeti brīvajā galā jānogulda uz
piemērotas virsmas vai jāatbalsta.
Zāģēšanas galda paplašinātājs (attēli A)
Zāģēšanas galda paplašinātājs (6) ļauj paplašināt zāģēšanas
galdu (21) pa labi.
– Līdz galam pavelciet augšup galda paplašinātāja fiksējošo
rokturi (13).
– Izvelciet zāģēšanas galda paplašinātāju (6) uz āru
vēlamajā garumā.
– Nospiediet lejup fiksējošo rokturi (13). Līdz ar to galda
paplašinātājs tiek fiksēts.
Vertikālā un horizontālā zāģēšanas leņķa
iestatīšana
Lai nodrošinātu augstu zāģēšanas precizitāti, pēc
elektroinstrumenta intensīvas lietošanas nepieciešams
pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos
iestatījumus.
Vertikālā zāģēšanas leņķa iestatīšana (ar zāģa asmeni)
(attēls B)
Vertikālo zāģēšanas leņķi var iestatīt robežās no 0° līdz 45°.
– Atbrivojiet fiksējošo sviru (18), pagriežot to pretēji
pulksteņa rādītāju kustības virzienam.
Norāde: pilnīgi atbrīvojot fiksējošo sviru, zāģa asmens
smaguma spēka iespaidā nosveras uz sāniem līdz stāvoklim,
kas atbilst aptuveni 30° noliecei.
Bosch Power Tools
– Pavelciet vai pabīdiet rokratu (14) gar kulisi, līdz leņķa
rādītājs (52) rāda vēlamo vertikālo zāģēšanas leņķi.
– Noturot rokratu šādā stāvoklī, no jauna stingri pievelciet
fiksējošo sviru (18).
Lai ātri un precīzi iestādītu vertikālā zāģēšanas leņķa
fiksētās vērtības 0° un 45°,, ir paredzētas īpašas atdures
((20), (17)), kas tiek ieregulētas rūpnīcā.
Horizontālā zāģēšanas leņķa iestatīšana (ar leņķa
vadotni) (attēls C)
Norāde: veidojot smailos zāģējumus (garos ķīļus), lietojiet
atbilstošas palīgierīces.
Horizontālo zāģēšanas leņķi var iestatīt robežās no 30°
(virzienā pa kreisi) līdz 30° (virzienā pa labig).
– Atskrūvējiet fiksējošo rokturi (53), ja tas ir pieskrūvēts.
– Grieziet leņķa vadotni, līdz leņķa rādītājs (54) parāda
vēlamo zāģēšanas leņķi.
– No jauna pieskrūvējiet fiksējošo rokturi (53).
Paralēlās vadotnes iestatīšana
Paralēlo vadotni (5) var novietot pa kreisi vai pa labi no zāģa
asmens. Marķējuma atzīme lupā (55) parāda iestādīto
attālumu no paralēlās vadotnes līdz zāģa asmenim uz
skalas (1).
Novietojiet paralēlo vadotni vēlamajā zāģa asmens pusē
(skatīt „Paralēlās vadotnes montāža (attēls e)",
Lappuse 393).
Paralēlās vadotnes iestatīšana
nepaplašinātam zāģēšanas galdam
– Atbrīvojiet rokturi (39), kas paredzēts paralēlās vadotnes
(5) fiksēšanai. Pārbīdiet paralēlo vadotni, līdz marķējuma
atzīme lupā (55) parāda vēlamo attālumu līdz zāģa
asmenim.
Ja zāģēšanas galda paplašinātājs nav izvilkts, nolasījumi
izdarāmi pēc sudrabotās skalas (1) apakšējā graduējuma.
– Lai fiksētu paralēlo vadotni, pārvietojiet fiksējošo rokturi
(39) lejup.
Paralēlās vadotnes iestatīšana
paplašinātam zāģēšanas galdam (attēls D)
– Novietojiet paralēlo vadotni pa labi no zāģa asmens.
Pārbīdiet paralēlo vadotni, līdz marķējuma atzīme lupā
(55) uz apakšējās skalas parāda 29 cm.
Lai fiksētu paralēlo vadotni, no jauna pārvietojiet
fiksējošo rokturi (39) lejup.
– Līdz galam pārvietojiet augšup zāģēšanas galda
pagarinātāja fiksējošo rokturi (13).
– Izvelciet zāģēšanas galda pagarinātāju (6), līdz attāluma
rādītājs (56) uz skalas augšējā graduējuma rāda vēlamo
attālumu no zāģa asmens.
– Pārvietojiet lejup fiksējošo rokturi (13).
Līdz ar to zāģēšanas galda pagarinātājs tiek fiksēts.
Paralēlās palīgvadotnes iestatīšana (attēls E)
Lai zāģētu šaurus priekšmetus un veidotu zāģējumus ar
slīpu vertikālo zāģēšanas leņķi, paralēlā palīgvadotne (41)
jāuzmontē uz paralēlās vadotnes (5).
