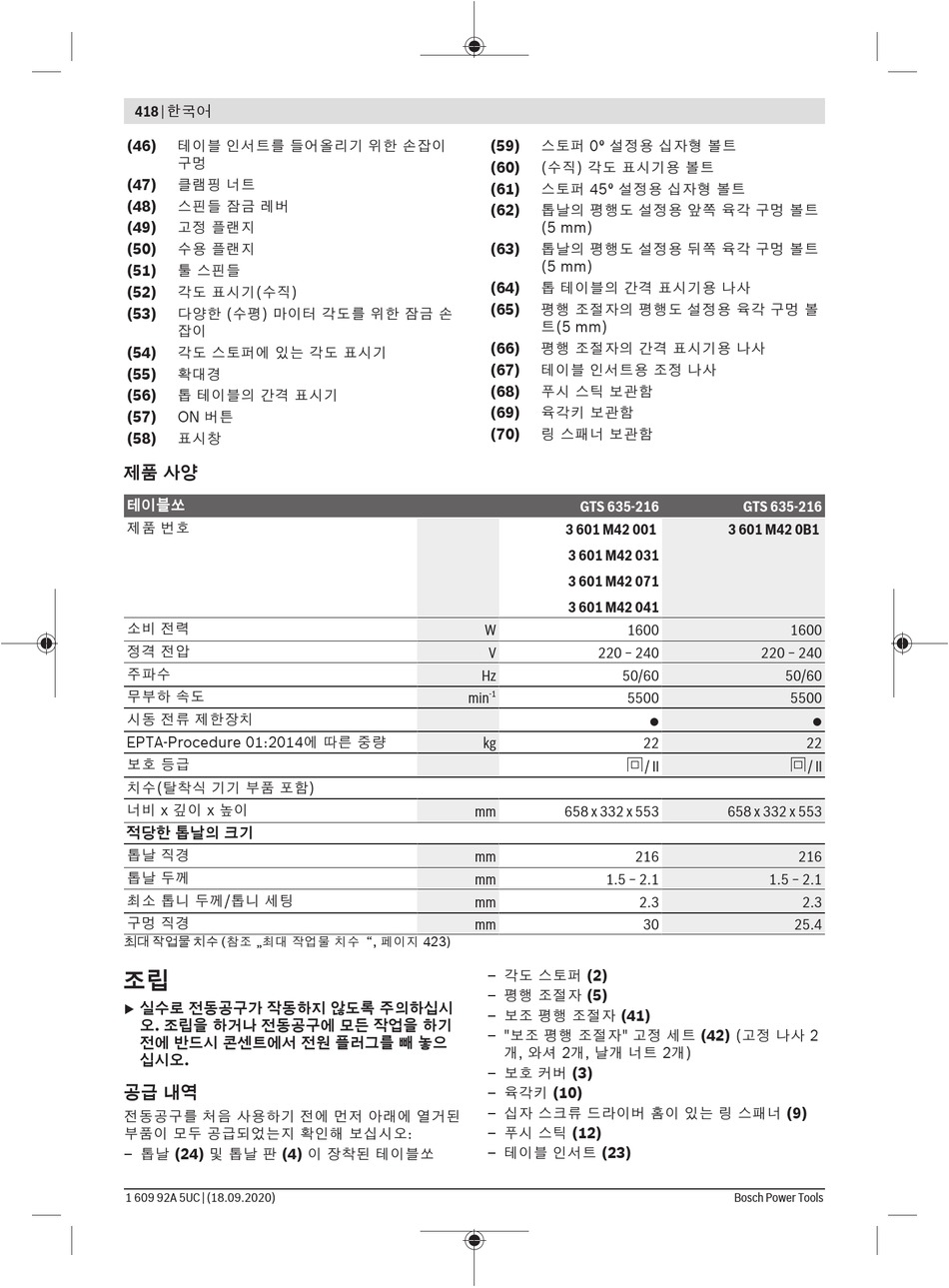

418 | 한국어
(46)
테이블 인서트를 들어올리기 위한 손잡이
구멍
(47)
클램핑 너트
(48)
스핀들 잠금 레버
(49)
고정 플랜지
(50)
수용 플랜지
(51)
툴 스핀들
(52)
각도 표시기(수직)
(53)
다양한 (수평) 마이터 각도를 위한 잠금 손
잡이
(54)
각도 스토퍼에 있는 각도 표시기
(55)
확대경
(56)
톱 테이블의 간격 표시기
(57)
ON 버튼
(58)
표시창
제품 사양
테이블쏘
제품 번호
소비 전력
정격 전압
주파수
무부하 속도
시동 전류 제한장치
EPTA-Procedure 01:2014에 따른 중량
보호 등급
치수(탈착식 기기 부품 포함)
너비 x 깊이 x 높이
적당한 톱날의 크기
톱날 직경
톱날 두께
최소 톱니 두께/톱니 세팅
구멍 직경
최대 작업물 치수 (참조 „최대 작업물 치수", 페이지 423)
조립
실수로 전동공구가 작동하지 않도록 주의하십시
u
오. 조립을 하거나 전동공구에 모든 작업을 하기
전에 반드시 콘센트에서 전원 플러그를 빼 놓으
십시오.
공급 내역
전동공구를 처음 사용하기 전에 먼저 아래에 열거된
부품이 모두 공급되었는지 확인해 보십시오:
– 톱날 (24) 및 톱날 판 (4) 이 장착된 테이블쏘
1 609 92A 5UC | (18.09.2020)
(59)
스토퍼 0° 설정용 십자형 볼트
(60)
(수직) 각도 표시기용 볼트
(61)
스토퍼 45° 설정용 십자형 볼트
(62)
톱날의 평행도 설정용 앞쪽 육각 구멍 볼트
(5 mm)
(63)
톱날의 평행도 설정용 뒤쪽 육각 구멍 볼트
(5 mm)
(64)
톱 테이블의 간격 표시기용 나사
(65)
평행 조절자의 평행도 설정용 육각 구멍 볼
트(5 mm)
(66)
평행 조절자의 간격 표시기용 나사
(67)
테이블 인서트용 조정 나사
(68)
푸시 스틱 보관함
(69)
육각키 보관함
(70)
링 스패너 보관함
GTS 635-216
3 601 M42 001
3 601 M42 031
3 601 M42 071
3 601 M42 041
W
1600
V
220 − 240
Hz
50/60
-1
min
5500
kg
22
/ II
mm
658 x 332 x 553
mm
216
mm
1.5 − 2.1
mm
2.3
mm
30
– 각도 스토퍼 (2)
– 평행 조절자 (5)
– 보조 평행 조절자 (41)
– "보조 평행 조절자" 고정 세트 (42) (고정 나사 2
개, 와셔 2개, 날개 너트 2개)
– 보호 커버 (3)
– 육각키 (10)
– 십자 스크류 드라이버 홈이 있는 링 스패너 (9)
– 푸시 스틱 (12)
– 테이블 인서트 (23)
GTS 635-216
3 601 M42 0B1
1600
220 − 240
50/60
5500
●
●
22
/ II
658 x 332 x 553
216
1.5 − 2.1
2.3
25.4
Bosch Power Tools
