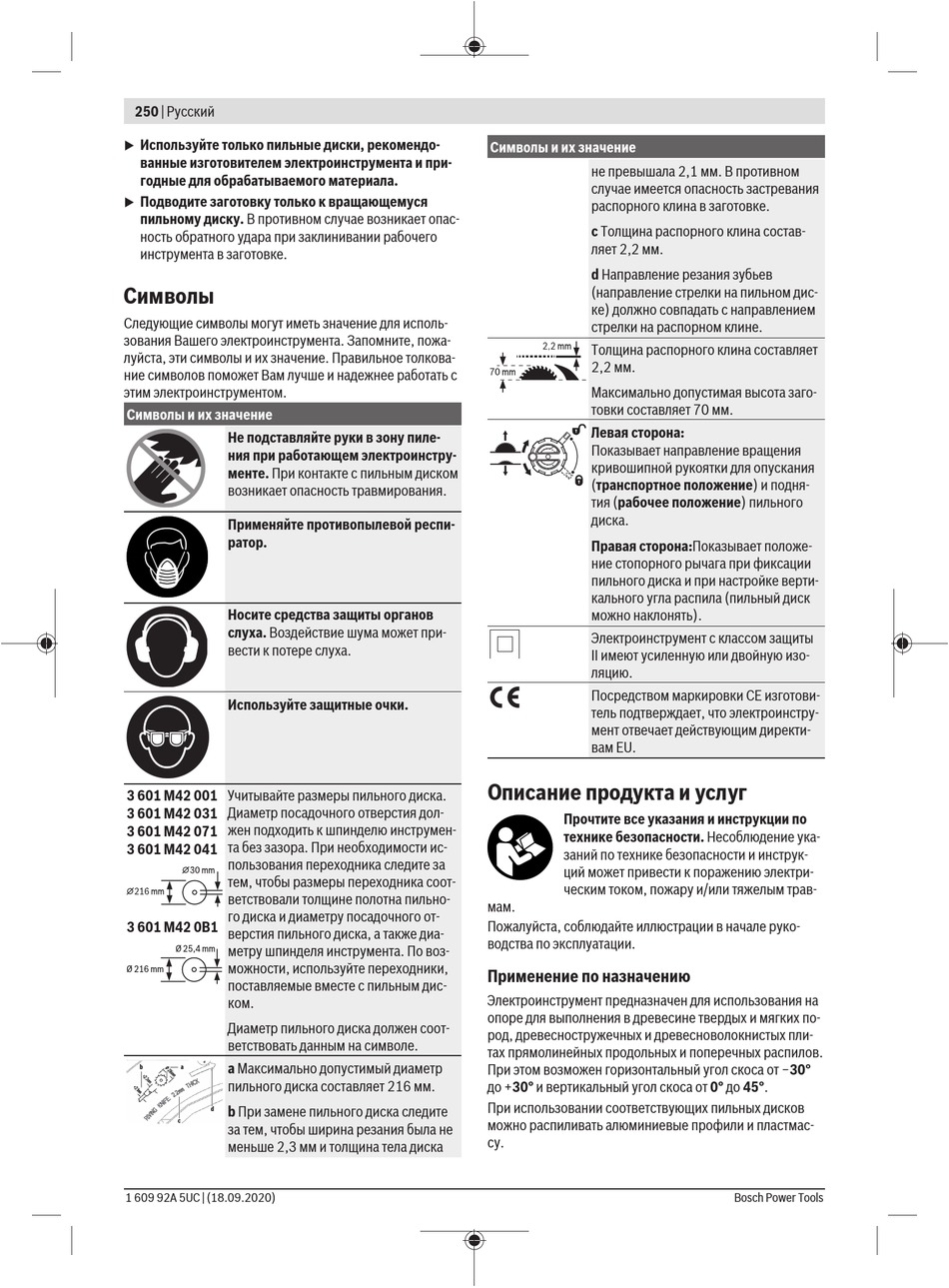

Bosch 0601B42001 Originalbetriebsanleitung Seite 250

250 | Русский
Используйте только пильные диски, рекомендо-
u
ванные изготовителем электроинструмента и при-
годные для обрабатываемого материала.
Подводите заготовку только к вращающемуся
u
пильному диску. В противном случае возникает опас-
ность обратного удара при заклинивании рабочего
инструмента в заготовке.
Символы
Следующие символы могут иметь значение для исполь-
зования Вашего электроинструмента. Запомните, пожа-
луйста, эти символы и их значение. Правильное толкова-
ние символов поможет Вам лучше и надежнее работать с
этим электроинструментом.
Символы и их значение
Не подставляйте руки в зону пиле-
ния при работающем электроинстру-
менте. При контакте с пильным диском
возникает опасность травмирования.
Применяйте противопылевой респи-
ратор.
Носите средства защиты органов
слуха. Воздействие шума может при-
вести к потере слуха.
Используйте защитные очки.
3 601 M42 001 Учитывайте размеры пильного диска.
3 601 M42 031 Диаметр посадочного отверстия дол-
жен подходить к шпинделю инструмен-
3 601 M42 071
та без зазора. При необходимости ис-
3 601 M42 041
пользования переходника следите за
тем, чтобы размеры переходника соот-
ветствовали толщине полотна пильно-
го диска и диаметру посадочного от-
3 601 M42 0B1
верстия пильного диска, а также диа-
Ø 25,4 mm метру шпинделя инструмента. По воз-
можности, используйте переходники,
Ø 216 mm
поставляемые вместе с пильным дис-
ком.
Диаметр пильного диска должен соот-
ветствовать данным на символе.
a Максимально допустимый диаметр
b
a
пильного диска составляет 216 мм.
b При замене пильного диска следите
d
c
за тем, чтобы ширина резания была не
меньше 2,3 мм и толщина тела диска
1 609 92A 5UC | (18.09.2020)
Символы и их значение
не превышала 2,1 мм. В противном
случае имеется опасность застревания
распорного клина в заготовке.
c Толщина распорного клина состав-
ляет 2,2 мм.
d Направление резания зубьев
(направление стрелки на пильном дис-
ке) должно совпадать с направлением
стрелки на распорном клине.
Толщина распорного клина составляет
2,2 мм.
Максимально допустимая высота заго-
товки составляет 70 мм.
Левая сторона:
Показывает направление вращения
кривошипной рукоятки для опускания
(транспортное положение) и подня-
тия (рабочее положение) пильного
диска.
Правая сторона:Показывает положе-
ние стопорного рычага при фиксации
пильного диска и при настройке верти-
кального угла распила (пильный диск
можно наклонять).
Электроинструмент с классом защиты
II имеют усиленную или двойную изо-
ляцию.
Посредством маркировки CE изготови-
тель подтверждает, что электроинстру-
мент отвечает действующим директи-
вам ЕU.
Описание продукта и услуг
Прочтите все указания и инструкции по
технике безопасности. Несоблюдение ука-
заний по технике безопасности и инструк-
ций может привести к поражению электри-
ческим током, пожару и/или тяжелым трав-
мам.
Пожалуйста, соблюдайте иллюстрации в начале руко-
водства по эксплуатации.
Применение по назначению
Электроинструмент предназначен для использования на
опоре для выполнения в древесине твердых и мягких по-
род, древесностружечных и древесноволокнистых пли-
тах прямолинейных продольных и поперечных распилов.
При этом возможен горизонтальный угол скоса от −30°
до +30° и вертикальный угол скоса от 0° до 45°.
При использовании соответствующих пильных дисков
можно распиливать алюминиевые профили и пластмас-
су.
