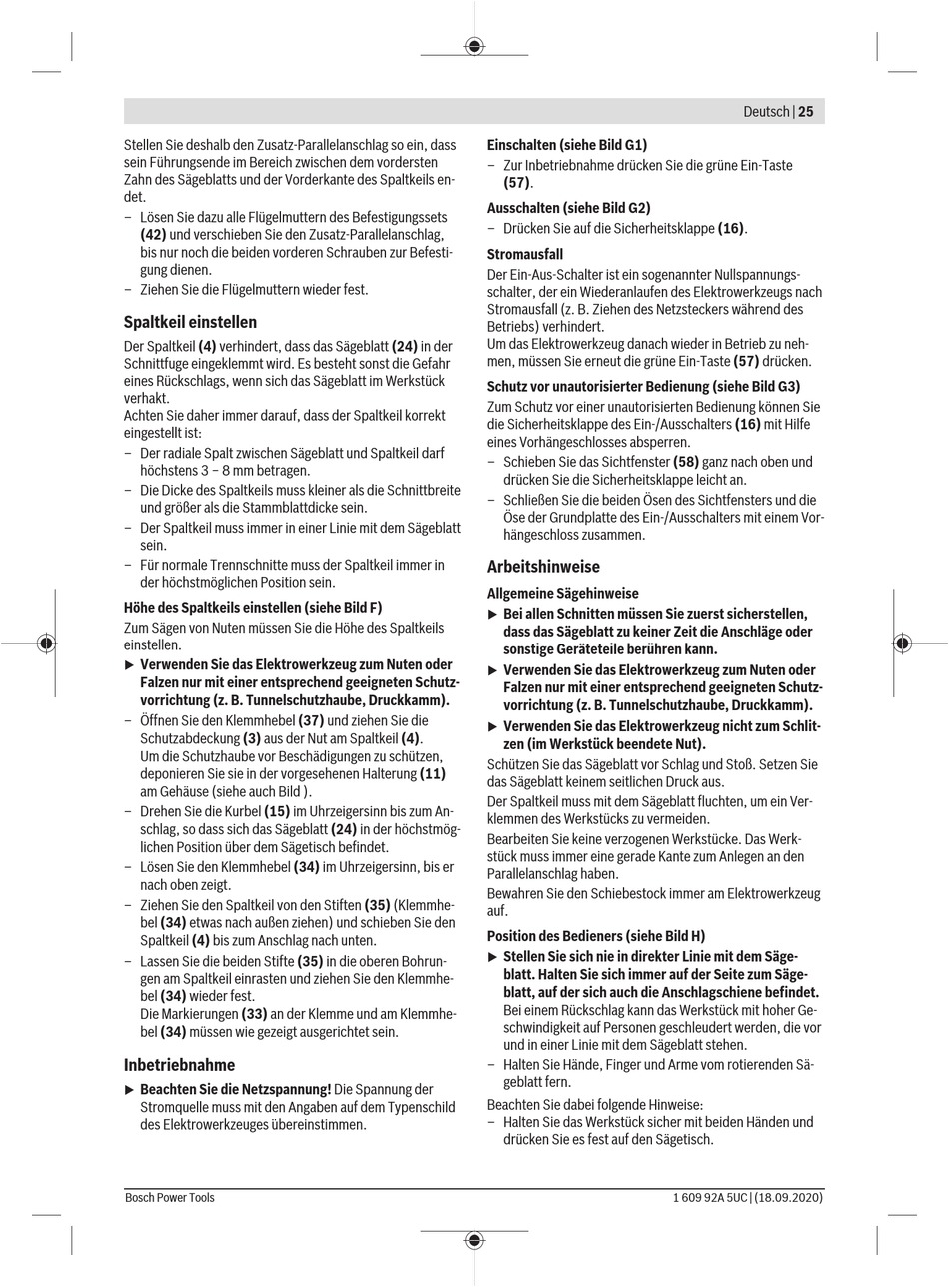

Stellen Sie deshalb den Zusatz-Parallelanschlag so ein, dass
sein Führungsende im Bereich zwischen dem vordersten
Zahn des Sägeblatts und der Vorderkante des Spaltkeils en-
det.
– Lösen Sie dazu alle Flügelmuttern des Befestigungssets
(42) und verschieben Sie den Zusatz-Parallelanschlag,
bis nur noch die beiden vorderen Schrauben zur Befesti-
gung dienen.
– Ziehen Sie die Flügelmuttern wieder fest.
Spaltkeil einstellen
Der Spaltkeil (4) verhindert, dass das Sägeblatt (24) in der
Schnittfuge eingeklemmt wird. Es besteht sonst die Gefahr
eines Rückschlags, wenn sich das Sägeblatt im Werkstück
verhakt.
Achten Sie daher immer darauf, dass der Spaltkeil korrekt
eingestellt ist:
– Der radiale Spalt zwischen Sägeblatt und Spaltkeil darf
höchstens 3 − 8 mm betragen.
– Die Dicke des Spaltkeils muss kleiner als die Schnittbreite
und größer als die Stammblattdicke sein.
– Der Spaltkeil muss immer in einer Linie mit dem Sägeblatt
sein.
– Für normale Trennschnitte muss der Spaltkeil immer in
der höchstmöglichen Position sein.
Höhe des Spaltkeils einstellen (siehe Bild F)
Zum Sägen von Nuten müssen Sie die Höhe des Spaltkeils
einstellen.
Verwenden Sie das Elektrowerkzeug zum Nuten oder
u
Falzen nur mit einer entsprechend geeigneten Schutz-
vorrichtung (z. B. Tunnelschutzhaube, Druckkamm).
– Öffnen Sie den Klemmhebel (37) und ziehen Sie die
Schutzabdeckung (3) aus der Nut am Spaltkeil (4).
Um die Schutzhaube vor Beschädigungen zu schützen,
deponieren Sie sie in der vorgesehenen Halterung (11)
am Gehäuse (siehe auch Bild ).
– Drehen Sie die Kurbel (15) im Uhrzeigersinn bis zum An-
schlag, so dass sich das Sägeblatt (24) in der höchstmög-
lichen Position über dem Sägetisch befindet.
– Lösen Sie den Klemmhebel (34) im Uhrzeigersinn, bis er
nach oben zeigt.
– Ziehen Sie den Spaltkeil von den Stiften (35) (Klemmhe-
bel (34) etwas nach außen ziehen) und schieben Sie den
Spaltkeil (4) bis zum Anschlag nach unten.
– Lassen Sie die beiden Stifte (35) in die oberen Bohrun-
gen am Spaltkeil einrasten und ziehen Sie den Klemmhe-
bel (34) wieder fest.
Die Markierungen (33) an der Klemme und am Klemmhe-
bel (34) müssen wie gezeigt ausgerichtet sein.
Inbetriebnahme
Beachten Sie die Netzspannung! Die Spannung der
u
Stromquelle muss mit den Angaben auf dem Typenschild
des Elektrowerkzeuges ü b ereinstimmen.
Bosch Power Tools
Einschalten (siehe Bild G1)
– Zur Inbetriebnahme drücken Sie die grüne Ein-Taste
(57).
Ausschalten (siehe Bild G2)
– Drücken Sie auf die Sicherheitsklappe (16).
Stromausfall
Der Ein-Aus-Schalter ist ein sogenannter Nullspannungs-
schalter, der ein Wiederanlaufen des Elektrowerkzeugs nach
Stromausfall (z. B. Ziehen des Netzsteckers während des
Betriebs) verhindert.
Um das Elektrowerkzeug danach wieder in Betrieb zu neh-
men, müssen Sie erneut die grüne Ein-Taste (57) drücken.
Schutz vor unautorisierter Bedienung (siehe Bild G3)
Zum Schutz vor einer unautorisierten Bedienung können Sie
die Sicherheitsklappe des Ein-/Ausschalters (16) mit Hilfe
eines Vorhängeschlosses absperren.
– Schieben Sie das Sichtfenster (58) ganz nach oben und
drücken Sie die Sicherheitsklappe leicht an.
– Schließen Sie die beiden Ösen des Sichtfensters und die
Öse der Grundplatte des Ein-/Ausschalters mit einem Vor-
hängeschloss zusammen.
Arbeitshinweise
Allgemeine Sägehinweise
Bei allen Schnitten müssen Sie zuerst sicherstellen,
u
dass das Sägeblatt zu keiner Zeit die Anschläge oder
sonstige Geräteteile berühren kann.
Verwenden Sie das Elektrowerkzeug zum Nuten oder
u
Falzen nur mit einer entsprechend geeigneten Schutz-
vorrichtung (z. B. Tunnelschutzhaube, Druckkamm).
Verwenden Sie das Elektrowerkzeug nicht zum Schlit-
u
zen (im Werkstück beendete Nut).
Schützen Sie das Sägeblatt vor Schlag und Stoß. Setzen Sie
das Sägeblatt keinem seitlichen Druck aus.
Der Spaltkeil muss mit dem Sägeblatt fluchten, um ein Ver-
klemmen des Werkstücks zu vermeiden.
Bearbeiten Sie keine verzogenen Werkstücke. Das Werk-
stück muss immer eine gerade Kante zum Anlegen an den
Parallelanschlag haben.
Bewahren Sie den Schiebestock immer am Elektrowerkzeug
auf.
Position des Bedieners (siehe Bild H)
Stellen Sie sich nie in direkter Linie mit dem Säge-
u
blatt. Halten Sie sich immer auf der Seite zum Säge-
blatt, auf der sich auch die Anschlagschiene befindet.
Bei einem Rückschlag kann das Werkstück mit hoher Ge-
schwindigkeit auf Personen geschleudert werden, die vor
und in einer Linie mit dem Sägeblatt stehen.
– Halten Sie Hände, Finger und Arme vom rotierenden Sä-
geblatt fern.
Beachten Sie dabei folgende Hinweise:
– Halten Sie das Werkstück sicher mit beiden Händen und
drücken Sie es fest auf den Sägetisch.
