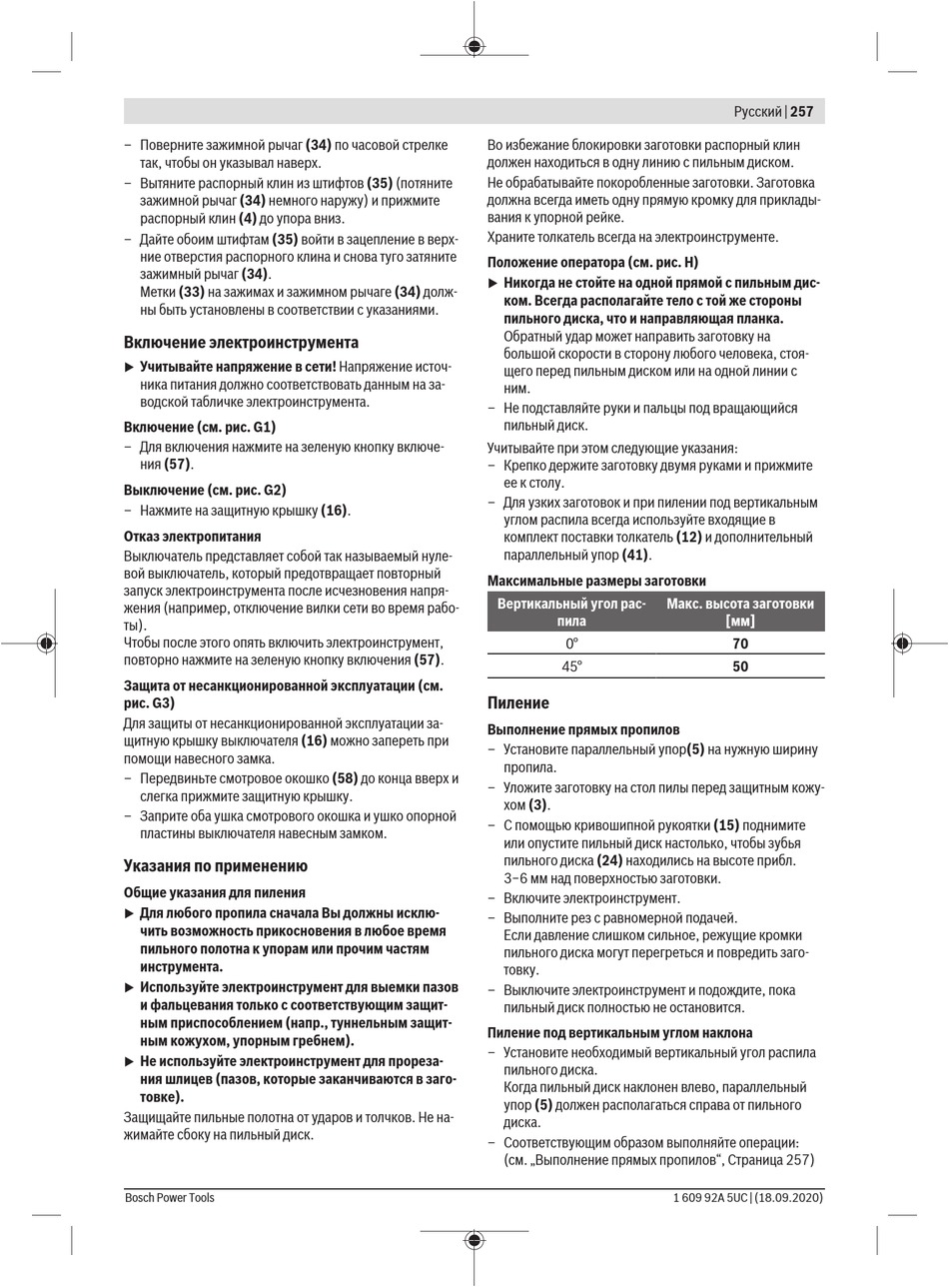

– Поверните зажимной рычаг (34) по часовой стрелке
так, чтобы он указывал наверх.
– Вытяните распорный клин из штифтов (35) (потяните
зажимной рычаг (34) немного наружу) и прижмите
распорный клин (4) до упора вниз.
– Дайте обоим штифтам (35) войти в зацепление в верх-
ние отверстия распорного клина и снова туго затяните
зажимный рычаг (34).
Метки (33) на зажимах и зажимном рычаге (34) долж-
ны быть установлены в соответствии с указаниями.
Включение электроинструмента
Учитывайте напряжение в сети! Напряжение источ-
u
ника питания должно соответствовать данным на за-
водской табличке электроинструмента.
Включение (см. рис. G1)
– Для включения нажмите на зеленую кнопку включе-
ния (57).
Выключение (см. рис. G2)
– Нажмите на защитную крышку (16).
Отказ электропитания
Выключатель представляет собой так называемый нуле-
вой выключатель, который предотвращает повторный
запуск электроинструмента после исчезновения напря-
жения (например, отключение вилки сети во время рабо-
ты).
Чтобы после этого опять включить электроинструмент,
повторно нажмите на зеленую кнопку включения (57).
Защита от несанкционированной эксплуатации (см.
рис. G3)
Для защиты от несанкционированной эксплуатации за-
щитную крышку выключателя (16) можно запереть при
помощи навесного замка.
– Передвиньте смотровое окошко (58) до конца вверх и
слегка прижмите защитную крышку.
– Заприте оба ушка смотрового окошка и ушко опорной
пластины выключателя навесным замком.
Указания по применению
Общие указания для пиления
Для любого пропила сначала Вы должны исклю-
u
чить возможность прикосновения в любое время
пильного полотна к упорам или прочим частям
инструмента.
Используйте электроинструмент для выемки пазов
u
и фальцевания только с соответствующим защит-
ным приспособлением (напр., туннельным защит-
ным кожухом, упорным гребнем).
Не используйте электроинструмент для прореза-
u
ния шлицев (пазов, которые заканчиваются в заго-
товке).
Защищайте пильные полотна от ударов и толчков. Не на-
жимайте сбоку на пильный диск.
Bosch Power Tools
Во избежание блокировки заготовки распорный клин
должен находиться в одну линию с пильным диском.
Не обрабатывайте покоробленные заготовки. Заготовка
должна всегда иметь одну прямую кромку для приклады-
вания к упорной рейке.
Храните толкатель всегда на электроинструменте.
Положение оператора (см. рис. H)
Никогда не стойте на одной прямой с пильным дис-
u
ком. Всегда располагайте тело с той же стороны
пильного диска, что и направляющая планка.
Обратный удар может направить заготовку на
большой скорости в сторону любого человека, стоя-
щего перед пильным диском или на одной линии с
ним.
– Не подставляйте руки и пальцы под вращающийся
пильный диск.
Учитывайте при этом следующие указания:
– Крепко держите заготовку двумя руками и прижмите
ее к столу.
– Для узких заготовок и при пилении под вертикальным
углом распила всегда используйте входящие в
комплект поставки толкатель (12) и дополнительный
параллельный упор (41).
Максимальные размеры заготовки
Вертикальный угол рас-
пила
0°
45°
Пиление
Выполнение прямых пропилов
– Установите параллельный упор(5) на нужную ширину
пропила.
– Уложите заготовку на стол пилы перед защитным кожу-
хом (3).
– С помощью кривошипной рукоятки (15) поднимите
или опустите пильный диск настолько, чтобы зубья
пильного диска (24) находились на высоте прибл.
3−6 мм над поверхностью заготовки.
– Включите электроинструмент.
– Выполните рез с равномерной подачей.
Если давление слишком сильное, режущие кромки
пильного диска могут перегреться и повредить заго-
товку.
– Выключите электроинструмент и подождите, пока
пильный диск полностью не остановится.
Пиление под вертикальным углом наклона
– Установите необходимый вертикальный угол распила
пильного диска.
Когда пильный диск наклонен влево, параллельный
упор (5) должен располагаться справа от пильного
диска.
– Соответствующим образом выполняйте операции:
(см. „Выполнение прямых пропилов", Страница 257)
Русский | 257
Макс. высота заготовки
[мм]
70
50
