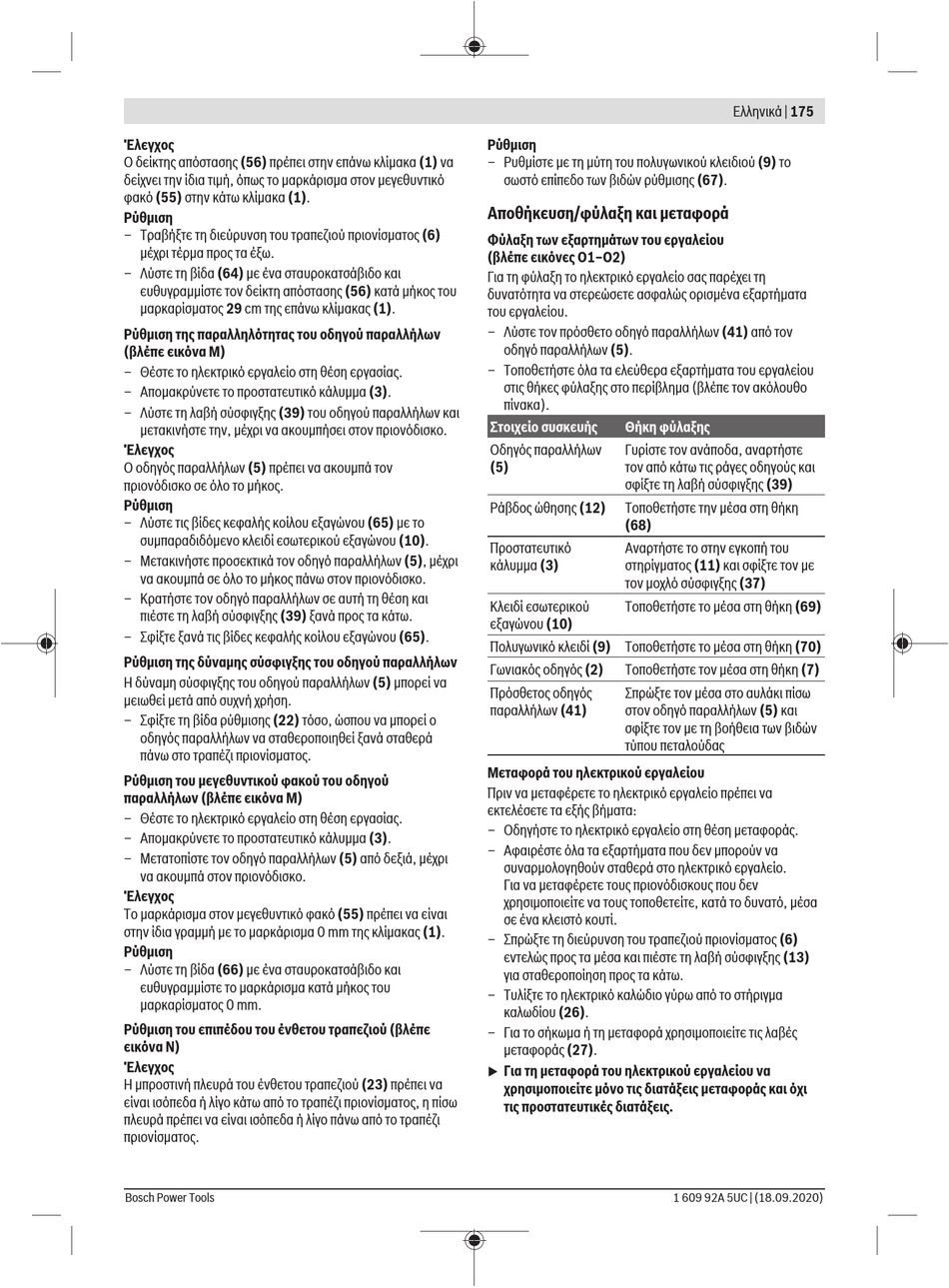

Έλεγχος
Ο δείκτης απόστασης (56) πρέπει στην επάνω κλίμακα (1) να
δείχνει την ίδια τιμή, όπως το μαρκάρισμα στον μεγεθυντικό
φακό (55) στην κάτω κλίμακα (1).
Ρύθμιση
– Τραβήξτε τη διεύρυνση του τραπεζιού πριονίσματος (6)
μέχρι τέρμα προς τα έξω.
– Λύστε τη βίδα (64) με ένα σταυροκατσάβιδο και
ευθυγραμμίστε τον δείκτη απόστασης (56) κατά μήκος του
μαρκαρίσματος 29 cm της επάνω κλίμακας (1).
Ρύθμιση της παραλληλότητας του οδηγού παραλλήλων
(βλέπε εικόνα M)
– Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
– Απομακρύνετε το προστατευτικό κάλυμμα (3).
– Λύστε τη λαβή σύσφιγξης (39) του οδηγού παραλλήλων και
μετακινήστε την, μέχρι να ακουμπήσει στον πριονόδισκο.
Έλεγχος
Ο οδηγός παραλλήλων (5) πρέπει να ακουμπά τον
πριονόδισκο σε όλο το μήκος.
Ρύθμιση
– Λύστε τις βίδες κεφαλής κοίλου εξαγώνου (65) με το
συμπαραδιδόμενο κλειδί εσωτερικού εξαγώνου (10).
– Μετακινήστε προσεκτικά τον οδηγό παραλλήλων (5), μέχρι
να ακουμπά σε όλο το μήκος πάνω στον πριονόδισκο.
– Κρατήστε τον οδηγό παραλλήλων σε αυτή τη θέση και
πιέστε τη λαβή σύσφιγξης (39) ξανά προς τα κάτω.
– Σφίξτε ξανά τις βίδες κεφαλής κοίλου εξαγώνου (65).
Ρύθμιση της δύναμης σύσφιγξης του οδηγού παραλλήλων
Η δύναμη σύσφιγξης του οδηγού παραλλήλων (5) μπορεί να
μειωθεί μετά από συχνή χρήση.
– Σφίξτε τη βίδα ρύθμισης (22) τόσο, ώσπου να μπορεί ο
οδηγός παραλλήλων να σταθεροποιηθεί ξανά σταθερά
πάνω στο τραπέζι πριονίσματος.
Ρύθμιση του μεγεθυντικού φακού του οδηγού
παραλλήλων (βλέπε εικόνα M)
– Θέστε το ηλεκτρικό εργαλείο στη θέση εργασίας.
– Απομακρύνετε το προστατευτικό κάλυμμα (3).
– Μετατοπίστε τον οδηγό παραλλήλων (5) από δεξιά, μέχρι
να ακουμπά στον πριονόδισκο.
Έλεγχος
Το μαρκάρισμα στον μεγεθυντικό φακό (55) πρέπει να είναι
στην ίδια γραμμή με το μαρκάρισμα 0 mm της κλίμακας (1).
Ρύθμιση
– Λύστε τη βίδα (66) με ένα σταυροκατσάβιδο και
ευθυγραμμίστε το μαρκάρισμα κατά μήκος του
μαρκαρίσματος 0 mm.
Ρύθμιση του επιπέδου του ένθετου τραπεζιού (βλέπε
εικόνα N)
Έλεγχος
Η μπροστινή πλευρά του ένθετου τραπεζιού (23) πρέπει να
είναι ισόπεδα ή λίγο κάτω από το τραπέζι πριονίσματος, η πίσω
πλευρά πρέπει να είναι ισόπεδα ή λίγο πάνω από το τραπέζι
πριονίσματος.
Bosch Power Tools
Ρύθμιση
– Ρυθμίστε με τη μύτη του πολυγωνικού κλειδιού (9) το
σωστό επίπεδο των βιδών ρύθμισης (67).
Αποθήκευση/φύλαξη και μεταφορά
Φύλαξη των εξαρτημάτων του εργαλείου
(βλέπε εικόνες O1–O2)
Για τη φύλαξη το ηλεκτρικό εργαλείο σας παρέχει τη
δυνατότητα να στερεώσετε ασφαλώς ορισμένα εξαρτήματα
του εργαλείου.
– Λύστε τον πρόσθετο οδηγό παραλλήλων (41) από τον
οδηγό παραλλήλων (5).
– Τοποθετήστε όλα τα ελεύθερα εξαρτήματα του εργαλείου
στις θήκες φύλαξης στο περίβλημα (βλέπε τον ακόλουθο
πίνακα).
Στοιχείο συσκευής Θήκη φύλαξης
Οδηγός παραλλήλων Γυρίστε τον ανάποδα, αναρτήστε
(5) τον από κάτω τις ράγες οδηγούς και
σφίξτε τη λαβή σύσφιγξης (39)
Ράβδος ώθησης (12) Τοποθετήστε την μέσα στη θήκη
(68)
Προστατευτικό Αναρτήστε το στην εγκοπή του
κάλυμμα (3) στηρίγματος (11) και σφίξτε τον με
τον μοχλό σύσφιγξης (37)
Κλειδί εσωτερικού Τοποθετήστε το μέσα στη θήκη (69)
εξαγώνου (10)
Πολυγωνικό κλειδί (9) Τοποθετήστε το μέσα στη θήκη (70)
Γωνιακός οδηγός (2) Τοποθετήστε τον μέσα στη θήκη (7)
Πρόσθετος οδηγός Σπρώξτε τον μέσα στο αυλάκι πίσω
παραλλήλων (41) στον οδηγό παραλλήλων (5) και
σφίξτε τον με τη βοήθεια των βιδών
τύπου πεταλούδας
Μεταφορά του ηλεκτρικού εργαλείου
Πριν να μεταφέρετε το ηλεκτρικό εργαλείο πρέπει να
εκτελέσετε τα εξής βήματα:
– Οδηγήστε το ηλεκτρικό εργαλείο στη θέση μεταφοράς.
– Αφαιρέστε όλα τα εξαρτήματα που δεν μπορούν να
συναρμολογηθούν σταθερά στο ηλεκτρικό εργαλείο.
Για να μεταφέρετε τους πριονόδισκους που δεν
χρησιμοποιείτε να τους τοποθετείτε, κατά το δυνατό, μέσα
σε ένα κλειστό κουτί.
– Σπρώξτε τη διεύρυνση του τραπεζιού πριονίσματος (6)
εντελώς προς τα μέσα και πιέστε τη λαβή σύσφιγξης (13)
για σταθεροποίηση προς τα κάτω.
– Τυλίξτε το ηλεκτρικό καλώδιο γύρω από το στήριγμα
καλωδίου (26).
– Για το σήκωμα ή τη μεταφορά χρησιμοποιείτε τις λαβές
μεταφοράς (27).
Για τη μεταφορά του ηλεκτρικού εργαλείου να
u
χρησιμοποιείτε μόνο τις διατάξεις μεταφοράς και όχι
τις προστατευτικές διατάξεις.
