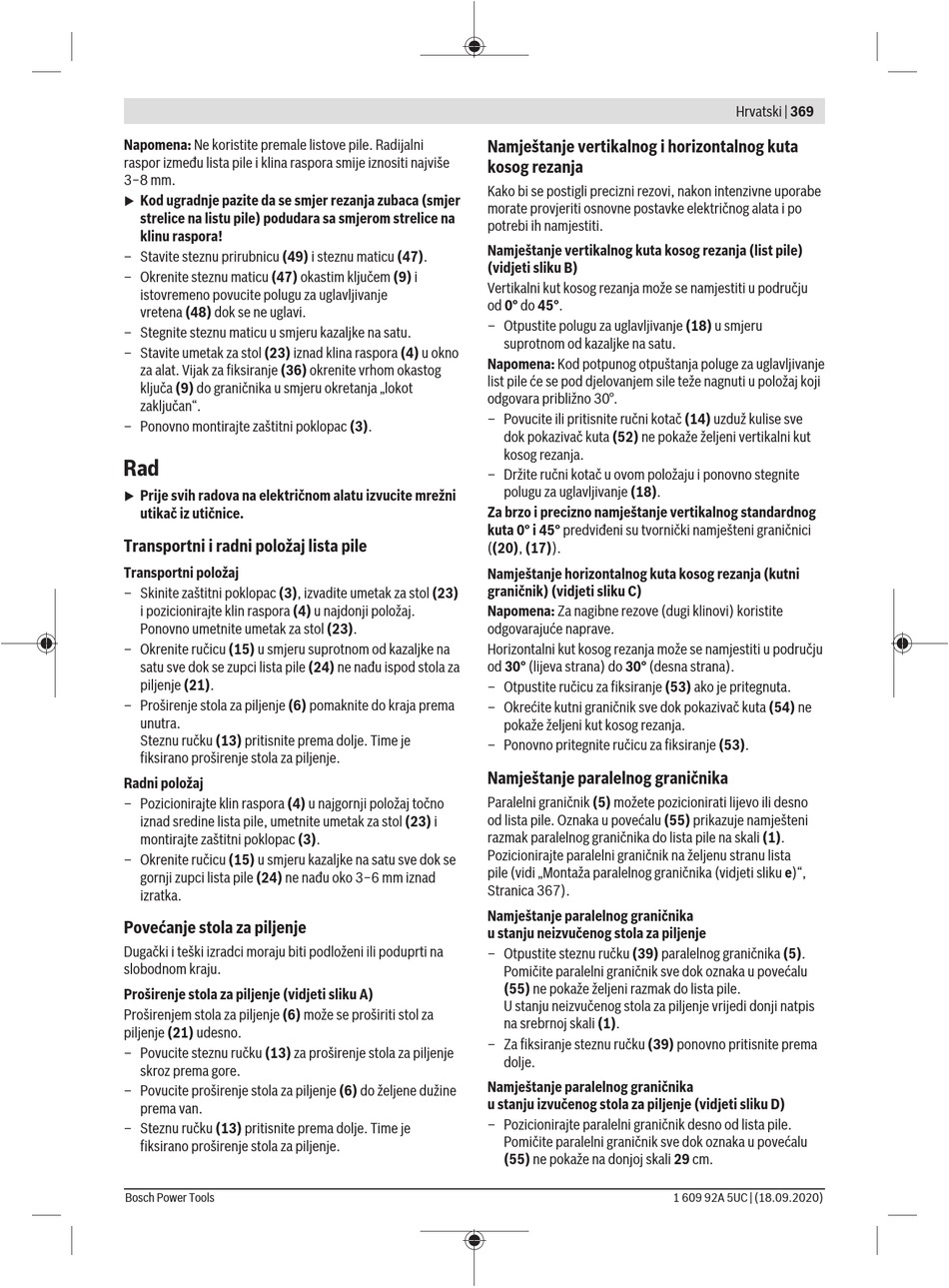

Napomena: Ne koristite premale listove pile. Radijalni
raspor između lista pile i klina raspora smije iznositi najviše
3−8 mm.
Kod ugradnje pazite da se smjer rezanja zubaca (smjer
u
strelice na listu pile) podudara sa smjerom strelice na
klinu raspora!
– Stavite steznu prirubnicu (49) i steznu maticu (47).
– Okrenite steznu maticu (47) okastim ključem (9) i
istovremeno povucite polugu za uglavljivanje
vretena (48) dok se ne uglavi.
– Stegnite steznu maticu u smjeru kazaljke na satu.
– Stavite umetak za stol (23) iznad klina raspora (4) u okno
za alat. Vijak za fiksiranje (36) okrenite vrhom okastog
ključa (9) do graničnika u smjeru okretanja „lokot
zaključan".
– Ponovno montirajte zaštitni poklopac (3).
Rad
Prije svih radova na električnom alatu izvucite mrežni
u
utikač iz utičnice.
Transportni i radni položaj lista pile
Transportni položaj
– Skinite zaštitni poklopac (3), izvadite umetak za stol (23)
i pozicionirajte klin raspora (4) u najdonji položaj.
Ponovno umetnite umetak za stol (23).
– Okrenite ručicu (15) u smjeru suprotnom od kazaljke na
satu sve dok se zupci lista pile (24) ne nađu ispod stola za
piljenje (21).
– Proširenje stola za piljenje (6) pomaknite do kraja prema
unutra.
Steznu ručku (13) pritisnite prema dolje. Time je
fiksirano proširenje stola za piljenje.
Radni položaj
– Pozicionirajte klin raspora (4) u najgornji položaj točno
iznad sredine lista pile, umetnite umetak za stol (23) i
montirajte zaštitni poklopac (3).
– Okrenite ručicu (15) u smjeru kazaljke na satu sve dok se
gornji zupci lista pile (24) ne nađu oko 3−6 mm iznad
izratka.
Povećanje stola za piljenje
Dugački i teški izradci moraju biti podloženi ili poduprti na
slobodnom kraju.
Proširenje stola za piljenje (vidjeti sliku A)
Proširenjem stola za piljenje (6) može se proširiti stol za
piljenje (21) udesno.
– Povucite steznu ručku (13) za proširenje stola za piljenje
skroz prema gore.
– Povucite proširenje stola za piljenje (6) do željene dužine
prema van.
– Steznu ručku (13) pritisnite prema dolje. Time je
fiksirano proširenje stola za piljenje.
Bosch Power Tools
Namještanje vertikalnog i horizontalnog kuta
kosog rezanja
Kako bi se postigli precizni rezovi, nakon intenzivne uporabe
morate provjeriti osnovne postavke električnog alata i po
potrebi ih namjestiti.
Namještanje vertikalnog kuta kosog rezanja (list pile)
(vidjeti sliku B)
Vertikalni kut kosog rezanja može se namjestiti u području
od 0° do 45°.
– Otpustite polugu za uglavljivanje (18) u smjeru
suprotnom od kazaljke na satu.
Napomena: Kod potpunog otpuštanja poluge za uglavljivanje
list pile će se pod djelovanjem sile teže nagnuti u položaj koji
odgovara približno 30°.
– Povucite ili pritisnite ručni kotač (14) uzduž kulise sve
dok pokazivač kuta (52) ne pokaže željeni vertikalni kut
kosog rezanja.
– Držite ručni kotač u ovom položaju i ponovno stegnite
polugu za uglavljivanje (18).
Za brzo i precizno namještanje vertikalnog standardnog
kuta 0° i 45° predviđeni su tvornički namješteni graničnici
((20), (17)).
Namještanje horizontalnog kuta kosog rezanja (kutni
graničnik) (vidjeti sliku C)
Napomena: Za nagibne rezove (dugi klinovi) koristite
odgovarajuće naprave.
Horizontalni kut kosog rezanja može se namjestiti u području
od 30° (lijeva strana) do 30° (desna strana).
– Otpustite ručicu za fiksiranje (53) ako je pritegnuta.
– Okrećite kutni graničnik sve dok pokazivač kuta (54) ne
pokaže željeni kut kosog rezanja.
– Ponovno pritegnite ručicu za fiksiranje (53).
Namještanje paralelnog graničnika
Paralelni graničnik (5) možete pozicionirati lijevo ili desno
od lista pile. Oznaka u povećalu (55) prikazuje namješteni
razmak paralelnog graničnika do lista pile na skali (1).
Pozicionirajte paralelni graničnik na željenu stranu lista
pile (vidi „Montaža paralelnog graničnika (vidjeti sliku e)",
Stranica 367).
Namještanje paralelnog graničnika
u stanju neizvučenog stola za piljenje
– Otpustite steznu ručku (39) paralelnog graničnika (5).
Pomičite paralelni graničnik sve dok oznaka u povećalu
(55) ne pokaže željeni razmak do lista pile.
U stanju neizvučenog stola za piljenje vrijedi donji natpis
na srebrnoj skali (1).
– Za fiksiranje steznu ručku (39) ponovno pritisnite prema
dolje.
Namještanje paralelnog graničnika
u stanju izvučenog stola za piljenje (vidjeti sliku D)
– Pozicionirajte paralelni graničnik desno od lista pile.
Pomičite paralelni graničnik sve dok oznaka u povećalu
(55) ne pokaže na donjoj skali 29 cm.
