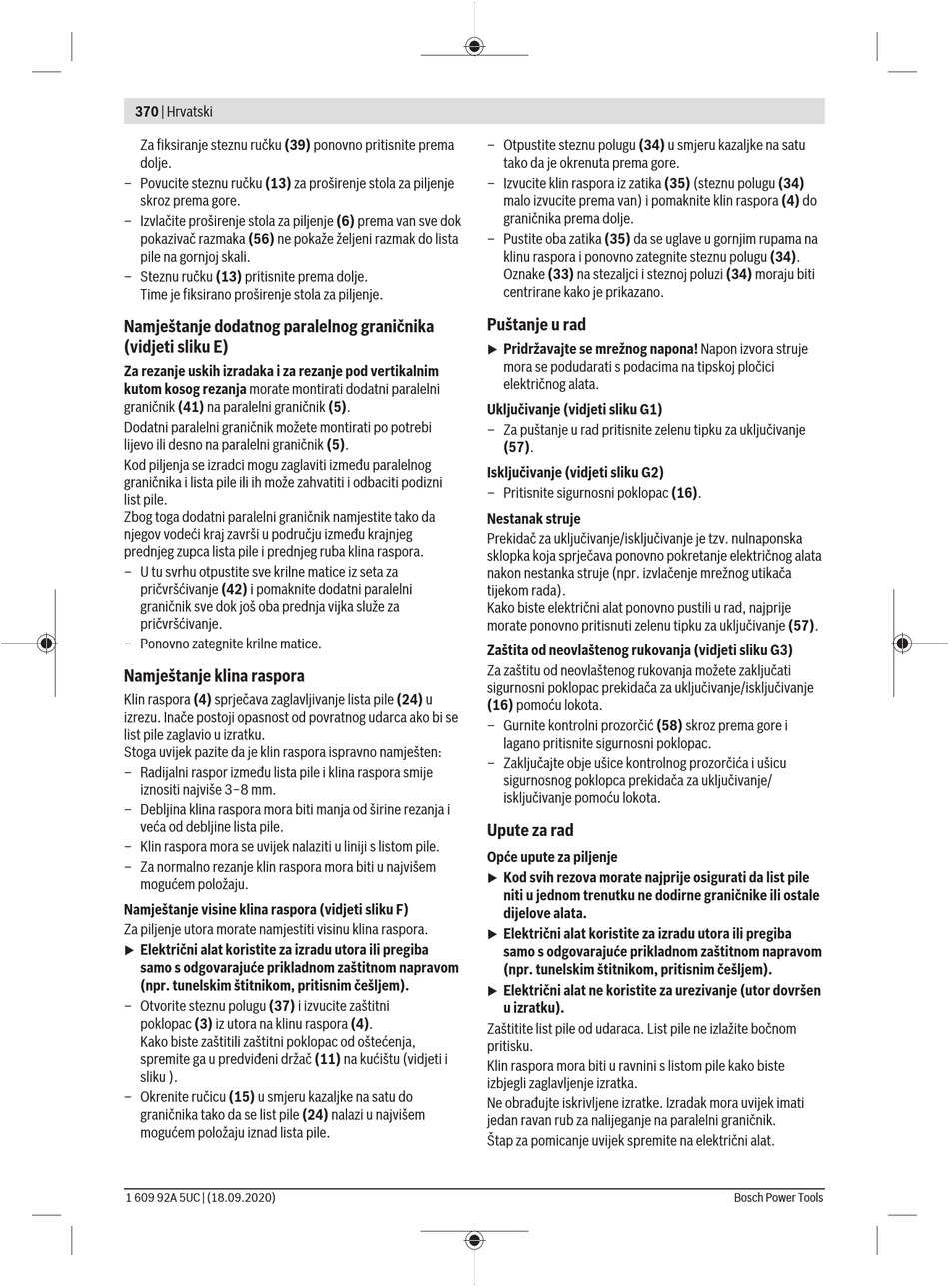

370 | Hrvatski
Za fiksiranje steznu ručku (39) ponovno pritisnite prema
dolje.
– Povucite steznu ručku (13) za proširenje stola za piljenje
skroz prema gore.
– Izvlačite proširenje stola za piljenje (6) prema van sve dok
pokazivač razmaka (56) ne pokaže željeni razmak do lista
pile na gornjoj skali.
– Steznu ručku (13) pritisnite prema dolje.
Time je fiksirano proširenje stola za piljenje.
Namještanje dodatnog paralelnog graničnika
(vidjeti sliku E)
Za rezanje uskih izradaka i za rezanje pod vertikalnim
kutom kosog rezanja morate montirati dodatni paralelni
graničnik (41) na paralelni graničnik (5).
Dodatni paralelni graničnik možete montirati po potrebi
lijevo ili desno na paralelni graničnik (5).
Kod piljenja se izradci mogu zaglaviti između paralelnog
graničnika i lista pile ili ih može zahvatiti i odbaciti podizni
list pile.
Zbog toga dodatni paralelni graničnik namjestite tako da
njegov vodeći kraj završi u području između krajnjeg
prednjeg zupca lista pile i prednjeg ruba klina raspora.
– U tu svrhu otpustite sve krilne matice iz seta za
pričvršćivanje (42) i pomaknite dodatni paralelni
graničnik sve dok još oba prednja vijka služe za
pričvršćivanje.
– Ponovno zategnite krilne matice.
Namještanje klina raspora
Klin raspora (4) sprječava zaglavljivanje lista pile (24) u
izrezu. Inače postoji opasnost od povratnog udarca ako bi se
list pile zaglavio u izratku.
Stoga uvijek pazite da je klin raspora ispravno namješten:
– Radijalni raspor između lista pile i klina raspora smije
iznositi najviše 3−8 mm.
– Debljina klina raspora mora biti manja od širine rezanja i
veća od debljine lista pile.
– Klin raspora mora se uvijek nalaziti u liniji s listom pile.
– Za normalno rezanje klin raspora mora biti u najvišem
mogućem položaju.
Namještanje visine klina raspora (vidjeti sliku F)
Za piljenje utora morate namjestiti visinu klina raspora.
Električni alat koristite za izradu utora ili pregiba
u
samo s odgovarajuće prikladnom zaštitnom napravom
(npr. tunelskim štitnikom, pritisnim češljem).
– Otvorite steznu polugu (37) i izvucite zaštitni
poklopac (3) iz utora na klinu raspora (4).
Kako biste zaštitili zaštitni poklopac od oštećenja,
spremite ga u predviđeni držač (11) na kućištu (vidjeti i
sliku ).
– Okrenite ručicu (15) u smjeru kazaljke na satu do
graničnika tako da se list pile (24) nalazi u najvišem
mogućem položaju iznad lista pile.
1 609 92A 5UC | (18.09.2020)
– Otpustite steznu polugu (34) u smjeru kazaljke na satu
tako da je okrenuta prema gore.
– Izvucite klin raspora iz zatika (35) (steznu polugu (34)
malo izvucite prema van) i pomaknite klin raspora (4) do
graničnika prema dolje.
– Pustite oba zatika (35) da se uglave u gornjim rupama na
klinu raspora i ponovno zategnite steznu polugu (34).
Oznake (33) na stezaljci i steznoj poluzi (34) moraju biti
centrirane kako je prikazano.
Puštanje u rad
Pridržavajte se mrežnog napona! Napon izvora struje
u
mora se podudarati s podacima na tipskoj pločici
električnog alata.
Uključivanje (vidjeti sliku G1)
– Za puštanje u rad pritisnite zelenu tipku za uključivanje
(57).
Isključivanje (vidjeti sliku G2)
– Pritisnite sigurnosni poklopac (16).
Nestanak struje
Prekidač za uključivanje/isključivanje je tzv. nulnaponska
sklopka koja sprječava ponovno pokretanje električnog alata
nakon nestanka struje (npr. izvlačenje mrežnog utikača
tijekom rada).
Kako biste električni alat ponovno pustili u rad, najprije
morate ponovno pritisnuti zelenu tipku za uključivanje (57).
Zaštita od neovlaštenog rukovanja (vidjeti sliku G3)
Za zaštitu od neovlaštenog rukovanja možete zaključati
sigurnosni poklopac prekidača za uključivanje/isključivanje
(16) pomoću lokota.
– Gurnite kontrolni prozorčić (58) skroz prema gore i
lagano pritisnite sigurnosni poklopac.
– Zaključajte obje ušice kontrolnog prozorčića i ušicu
sigurnosnog poklopca prekidača za uključivanje/
isključivanje pomoću lokota.
Upute za rad
Opće upute za piljenje
Kod svih rezova morate najprije osigurati da list pile
u
niti u jednom trenutku ne dodirne graničnike ili ostale
dijelove alata.
Električni alat koristite za izradu utora ili pregiba
u
samo s odgovarajuće prikladnom zaštitnom napravom
(npr. tunelskim štitnikom, pritisnim češljem).
Električni alat ne koristite za urezivanje (utor dovršen
u
u izratku).
Zaštitite list pile od udaraca. List pile ne izlažite bočnom
pritisku.
Klin raspora mora biti u ravnini s listom pile kako biste
izbjegli zaglavljenje izratka.
Ne obrađujte iskrivljene izratke. Izradak mora uvijek imati
jedan ravan rub za nalijeganje na paralelni graničnik.
Štap za pomicanje uvijek spremite na električni alat.
