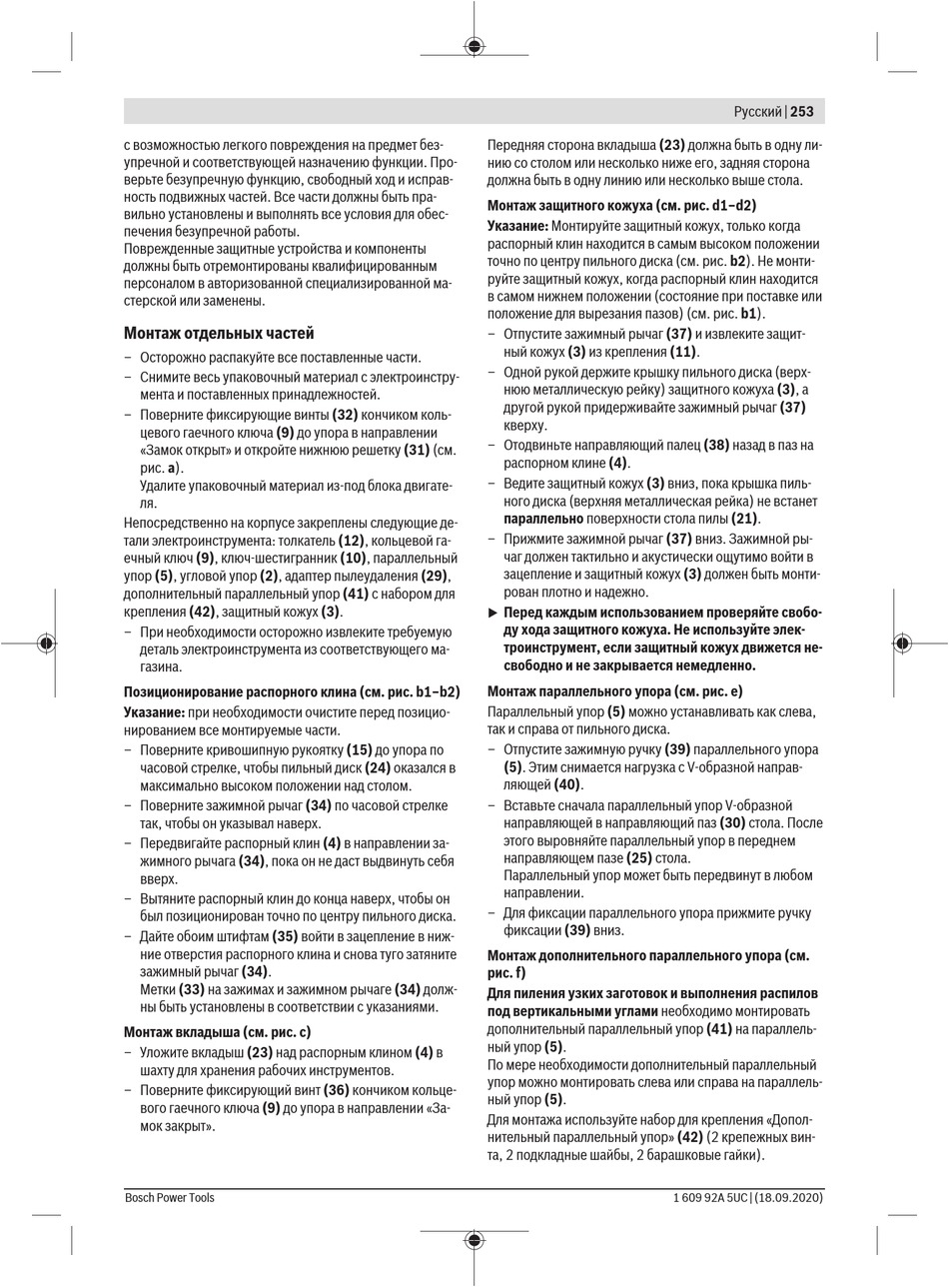

с возможностью легкого повреждения на предмет без-
упречной и соответствующей назначению функции. Про-
верьте безупречную функцию, свободный ход и исправ-
ность подвижных частей. Все части должны быть пра-
вильно установлены и выполнять все условия для обес-
печения безупречной работы.
Поврежденные защитные устройства и компоненты
должны быть отремонтированы квалифицированным
персоналом в авторизованной специализированной ма-
стерской или заменены.
Монтаж отдельных частей
– Осторожно распакуйте все поставленные части.
– Снимите весь упаковочный материал с электроинстру-
мента и поставленных принадлежностей.
– Поверните фиксирующие винты (32) кончиком коль-
цевого гаечного ключа (9) до упора в направлении
«Замок открыт» и откройте нижнюю решетку (31) (см.
рис. a).
Удалите упаковочный материал из-под блока двигате-
ля.
Непосредственно на корпусе закреплены следующие де-
тали электроинструмента: толкатель (12), кольцевой га-
ечный ключ (9), ключ-шестигранник (10), параллельный
упор (5), угловой упор (2), адаптер пылеудаления (29),
дополнительный параллельный упор (41) с набором для
крепления (42), защитный кожух (3).
– При необходимости осторожно извлеките требуемую
деталь электроинструмента из соответствующего ма-
газина.
Позиционирование распорного клина (см. рис. b1–b2)
Указание: при необходимости очистите перед позицио-
нированием все монтируемые части.
– Поверните кривошипную рукоятку (15) до упора по
часовой стрелке, чтобы пильный диск (24) оказался в
максимально высоком положении над столом.
– Поверните зажимной рычаг (34) по часовой стрелке
так, чтобы он указывал наверх.
– Передвигайте распорный клин (4) в направлении за-
жимного рычага (34), пока он не даст выдвинуть себя
вверх.
– Вытяните распорный клин до конца наверх, чтобы он
был позиционирован точно по центру пильного диска.
– Дайте обоим штифтам (35) войти в зацепление в ниж-
ние отверстия распорного клина и снова туго затяните
зажимный рычаг (34).
Метки (33) на зажимах и зажимном рычаге (34) долж-
ны быть установлены в соответствии с указаниями.
Монтаж вкладыша (см. рис. c)
– Уложите вкладыш (23) над распорным клином (4) в
шахту для хранения рабочих инструментов.
– Поверните фиксирующий винт (36) кончиком кольце-
вого гаечного ключа (9) до упора в направлении «За-
мок закрыт».
Bosch Power Tools
Передняя сторона вкладыша (23) должна быть в одну ли-
нию со столом или несколько ниже его, задняя сторона
должна быть в одну линию или несколько выше стола.
Монтаж защитного кожуха (см. рис. d1–d2)
Указание: Монтируйте защитный кожух, только когда
распорный клин находится в самым высоком положении
точно по центру пильного диска (см. рис. b2). Не монти-
руйте защитный кожух, когда распорный клин находится
в самом нижнем положении (состояние при поставке или
положение для вырезания пазов) (см. рис. b1).
– Отпустите зажимный рычаг (37) и извлеките защит-
ный кожух (3) из крепления (11).
– Одной рукой держите крышку пильного диска (верх-
нюю металлическую рейку) защитного кожуха (3), а
другой рукой придерживайте зажимный рычаг (37)
кверху.
– Отодвиньте направляющий палец (38) назад в паз на
распорном клине (4).
– Ведите защитный кожух (3) вниз, пока крышка пиль-
ного диска (верхняя металлическая рейка) не встанет
параллельно поверхности стола пилы (21).
– Прижмите зажимной рычаг (37) вниз. Зажимной ры-
чаг должен тактильно и акустически ощутимо войти в
зацепление и защитный кожух (3) должен быть монти-
рован плотно и надежно.
Перед каждым использованием проверяйте свобо-
u
ду хода защитного кожуха. Не используйте элек-
троинструмент, если защитный кожух движется не-
свободно и не закрывается немедленно.
Монтаж параллельного упора (см. рис. e)
Параллельный упор (5) можно устанавливать как слева,
так и справа от пильного диска.
– Отпустите зажимную ручку (39) параллельного упора
(5). Этим снимается нагрузка с V-образной направ-
ляющей (40).
– Вставьте сначала параллельный упор V-образной
направляющей в направляющий паз (30) стола. После
этого выровняйте параллельный упор в переднем
направляющем пазе (25) стола.
Параллельный упор может быть передвинут в любом
направлении.
– Для фиксации параллельного упора прижмите ручку
фиксации (39) вниз.
Монтаж дополнительного параллельного упора (см.
рис. f)
Для пиления узких заготовок и выполнения распилов
под вертикальными углами необходимо монтировать
дополнительный параллельный упор (41) на параллель-
ный упор (5).
По мере необходимости дополнительный параллельный
упор можно монтировать слева или справа на параллель-
ный упор (5).
Для монтажа используйте набор для крепления «Допол-
нительный параллельный упор» (42) (2 крепежных вин-
та, 2 подкладные шайбы, 2 барашковые гайки).
