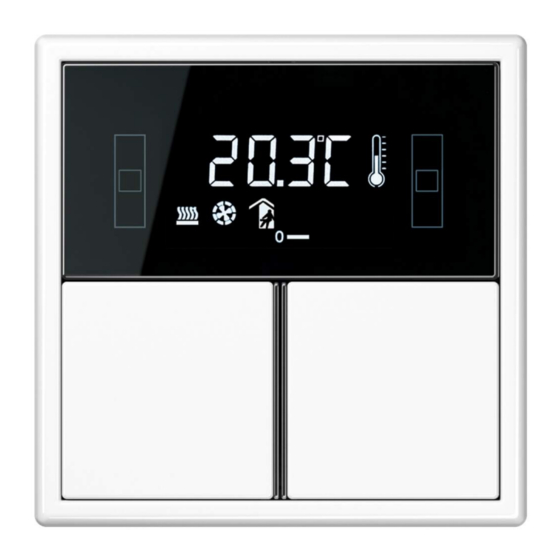

Seite 1 Produktdokumentation Raumcontroller-Modul Art.-Nr. 429 D1 ST ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Produktabbildung unverbindlich Telefax: +49 2355 806-204 kundencenter@jung.de Stand der Dokumentation: 08.11.2023 www.jung.de 99002103...
Seite 2 Betriebsmodusumschaltung .............. 98 8.7.2 Präsenzfunktion.................. 99 8.7.3 Solltemperaturverschiebung.............. 99 8.7.4 Lüftersteuerung auto/manuell ............... 100 8.7.5 Manuelle Lüftervorgabe ................ 100 Wechsel der Displayanzeige................ 111 Status-LED...................... 113 8.9.1 Grundfunktionen.................. 114 Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 2 von 303...
Seite 3 9.2.11 Szenen .................... 250 Raumtemperaturmessung ................. 255 LED Alarmmeldung .................... 261 Helligkeitsreduzierung.................. 265 Szenenfunktion .................... 268 9.6.1 Szenen speichern.................. 271 9.6.2 Szenendefinition und Szenenabruf ............ 271 Sperrfunktion...................... 280 Energiesparmodus ..................... 299 Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 3 von 303...
Seite 4 In die Software des Geräts ist ein Regler zur Einzelraum-Temperaturregelung inte- griert. Hierdurch kann die Temperatur in einem Raum oder Raumbereich durch einen Regelungsprozess auf vorgegebene Sollwerte eingestellt werden. In Abhängigkeit Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 4 von 303...
Seite 5 Raumtemperatur ermöglicht wird. Optional kann die durch den internen Temperatur- fühler durchgeführte Raumtemperaturmessung durch einen externen Temperatur- wert über den Bus ergänzt werden. Dadurch kann das Messergebnis verbessert wer- den. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 5 von 303...
Seite 6 Bedienung oder durch ein KNX Telegramm deaktiviert werden. Das Gerät ist danach wieder vollständig in Funktion. Updatefähigkeit Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der Jung ETS Service-App (Zusatzsoftware) durchgeführt werden. KNX Data Secure Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulati- on in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden.
Seite 7 Bild 1: Geräteaufbau Frontseite LCD mit Hintergrundbeleuchtung Bedienflächen (Wippen 1...2) Display-Bedienfläche (Wippe 3) Status-LED (2 x je Bedienfläche für Wippen 1...2) Betriebs-LED Bild 2: Geräteaufbau Rückseite Anschluss für KNX/EIB-Busleitung Anschluss für Tastsensor-Erweiterungsmodul Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 7 von 303...
Seite 8 Im unprogrammierten Auslieferungszustand des Gerätes oder bei einem durch die ETS entladenen Applikationsprogramm wird im Display die Version der Gerätefirm- ware angezeigt (z. B. "F1.00"). Die Displayhelligkeit ist auf Initialhelligkeit (70%) ein- gestellt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 8 von 303...
Seite 9 Art.-Nr.: 4093 TSEM Tastsensor-Erweiterungsmodul, 4fach Art.-Nr.: 4094 TSEM Tastensatz 1fach Art.-Nr.: ..401 TSA.. Tastensatz 2fach Art.-Nr.: ..402 TSA.. Tastensatz 3fach Art.-Nr.: ..403 TSA.. Tastensatz 4fach Art.-Nr.: ..404 TSA.. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 9 von 303...
Seite 10 Zur Befestigung am Tragring ausschließlich die beiliegenden Kunststoffschrauben verwenden! Andernfalls ist kein sicherer Betrieb gegeben. Gerätedefekt durch elek- trostatische Entladung. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig le- sen und beachten. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 10 von 303...
Seite 11 Adapterrahmen (10) lagerichtig von vorn auf das Modul (11) aufrasten Monta- ge. Kennzeichnung TOP = oben beachten. Gerät montieren und anschließen Bild 3: Montage Regler-Modul Tragring Design-Rahmen (10) Adapterrahmen (11) Regler-Modul (12) Befestigungsschrauben (13) Design-Bedienflächen (14) KNX-Anschlussklemme (15) Dosenschrauben Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 11 von 303...
Seite 12 Regler-Modul (11) und Tastsensor-Erweiterungsmodul (15) mit beiliegenden Kunststoffschrauben (12) am Tragring befestigen. Die Kunststoffschrauben nur leicht anziehen. ￭ Vor Montage der Bedienflächen (13) die physikalische Adresse in das Gerät laden (siehe Kapitel Inbetriebnahme). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 12 von 303...
Seite 13 Montage und elektrischer Anschluss Bild 4: Montage mit Tastsensor-Erweiterungsmodul (16) Tragring für Montage mit Tastsensor-Erweiterungsmodul (17) Tastsensor-Erweiterungsmodul (18) Steckplatz für Tastsensor-Erweiterungsmodul (19) Anschlussleitung Tastsensor-Erweiterungsmodul Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 13 von 303...
Seite 14 Betriebs-LED (5) kehrt in den vorherigen Zustand – aus, ein oder langsam blinken – zurück. ￭ Applikationsprogramm programmieren. Während das Applikationsprogramm programmiert wird, blinkt die Betriebs- LED langsam (ca. 0,75 Hz). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 14 von 303...
Seite 15 Durchführung eines Master-Resets aus dem Gerät gelöscht werden. Der Master-Re- set setzt das Gerät auf Auslieferungszustand zurück. Anschließend kann das Gerät mit dem Programmieren der physikalischen Adresse und des Applikationsprogramms erneut in Betrieb genommen werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 15 von 303...
Seite 16 Status Blinken ca. 2 Hz ca. 2 Hz Alarmmeldung ca. 2 Hz ca. 2 Hz Master-Reset ca. 4 Hz Programmiermodus ca. 8 Hz Vollflächige Bedienung ca. 8 Hz Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 16 von 303...
Seite 17 Das Bedienkonzept einer Bedienfläche kann in der ETS wahlweise entweder als Wippenfunktion oder alternativ als Tastenfunktion konfiguriert werden. Bei der Wip- penfunktion wird eine Bedienfläche in zwei Betätigungsdruckpunkte mit gleicher Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 17 von 303...
Seite 18 Informationen kann automatisch im zeitlichen Wechsel erfol- gen oder durch einen Tastendruck am Gerät gesteuert werden. Diese Eigenschaften, sowie die tatsächlich sichtbaren Anzeigeinformationen, werden vor der Inbetriebnah- me des Gerätes in der ETS konfiguriert. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 18 von 303...
Seite 19 Gerät die zweite Bedienebene automatisch beendet, sofern keine Eingaben erfolgen, und ob in diesem Fall alle geänderten Ein- stellungen gespeichert oder verworfen werden (siehe Kapitel "Zweite Bedienebe- ne" Seite 29). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 19 von 303...
Seite 20 Taste 3: n Sprung zum vorherigen Menüeintrag – Taste 4: o Sprung zum nächsten Menüeintrag Eine kontinuierliche Verstellung von Werteinstellungen ist möglich, wenn die Tasten 1 oder 2 gedrückt gehalten bleiben. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 20 von 303...
Seite 21 Sofern in der ETS nicht explizit gesperrt, sind in der zweiten Bedienebene die folgenden Menüfunktionen abrufbar. Die im Display einge- blendeten Symbole verdeutlichen, welche Funktion oder welcher Temperaturwert an- gezeigt oder eingestellt wird. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 21 von 303...
Seite 22 Der Menüeintrag "Änderung Solltemperatur Standby-Betrieb (Heizen)" ist wahlweise sichtbar. Die Editierfunktion kann gesondert gesperrt werden. In einer Reglerneben- stelle ist dieser Menüeintrag nicht zugänglich. Einstellen der Solltemperatur Anhebung für Standby-Modus Kühlen: Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 22 von 303...
Seite 23 Kühlen in einer Schrittweite von +/- 0,1 K eingestellt werden. Im Display leuchten die Symbole õ und è. Die Temperaturanhebung wird als relativer Wert blinkend in K angezeigt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 23 von 303...
Seite 24 Aufrufen der zweiten Bedienebene der Präsenz- betrieb verändert und diese Einstellung abgespeichert werden. Der Menüeintrag "Präsenz ändern" ist wahlweise sichtbar. In einer Reglernebenstelle ist dieser Menüeintrag nicht zugänglich. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 24 von 303...
Seite 25 Priorität beendet wurde und in der Zwischenzeit keine andere Betriebsmodusvor- gabe (z B. durch Tastsensorbedienung oder durch Kommunikationsobjekte) erfolgt ist. Der Menüeintrag "Betriebsmodus ändern" ist wahlweise sichtbar. In einer Regler- nebenstelle ist dieser Menüeintrag nicht zugänglich. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 25 von 303...
Seite 26 Nur Anzeige der aktuellen Uhrzeit. Keine Einstellungsmöglichkeit. Der Menüeintrag "Uhrzeit anzeigen" ist wahlweise sichtbar. Anzeige der Ist-Temperatur: Bild 20: Anzeige der Ist-Temperatur Nur Anzeige der aktuellen Raumtemperatur. Keine Einstellungsmöglichkeit. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 26 von 303...
Seite 27 Alle Elemente des Displays leuchten. Über die Tasten + und - kann der Displaykon- trast eingestellt werden. Der Menüeintrag "Display-Kontrast" ist immer sichtbar. Einstellung der Display-Helligkeit: Bild 24: Einstellung der Display-Helligkeit Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 27 von 303...
Seite 28 Einstellungen gar nicht zugänglich ist, zeigt das Display nichts an (Fehlparametrierung). Über die Tasten 3 und 4 kann zum vorherigen oder zum nächsten Menüeintrag gesprungen werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 28 von 303...
Seite 29 Menüpunkt "ESC" angewählt werden. Über die Tasten + oder - kann dann die zweite Bedienebene verlassen werden. In diesem Fall werden die Einstellungen nicht gespeichert und verworfen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 29 von 303...
Seite 30 Modultyp einzustellen. Die auf die beschriebe- ne Weise freigeschalteten Modul-Bedienflächen werden in der ETS wie die Wippen oder Tasten des Raumcontroller-Moduls angezeigt und konfiguriert. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 30 von 303...
Seite 31 Tastenfunktionen geteilt wird. In Abhängigkeit der an dieser Stelle parametrierten Einstellung werden dann auch die weiteren Parameterseiten und die Kommunikationsobjekte der Wippen oder Tas- ten angelegt und angepasst. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 31 von 303...
Seite 32 / unten. Vollflächige Bedienung bei Wippenfunktion Abhängig von der Grundfunktion einer Wippe ist es bei einigen Einstellungen mög- lich, auch eine vollflächige Betätigung mit einer gesonderten Funktion zu verwenden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 32 von 303...
Seite 33 Bei einer Zweiflächenbedienung werden die Tasten unabhängig voneinander para- metriert und können ganz unterschiedliche Funktionen erfüllen (z. B. Schalten: UM – Reglerbetriebsart: Komfort). Eine vollflächige Bedienung einer Bedienfläche als Tastenfunktion ist nicht möglich. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 33 von 303...
Seite 34 Bei einer Einflächenbedienung wird die gesamte Bedienfläche nur als eine 'große' Taste ausgewertet. Diese Taste wird unabhängig zu den anderen Tasten oder Wip- pen des Tastsensors parametriert und kann verschiedene Funktionen erfüllen (z. B. Schalten: UM). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 34 von 303...
Seite 35 Die folgenden Bilder zeigen beispielhaft die Tastenanordnungen der unteren Bedien- flächen des Raumcontroller-Moduls (Wippen 1 & 2). Die Tastenanordnungen der Dis- play-Bedienfläche oder am angeschlossenen Erweiterungsmodul sind sinngemäß gleich. Bild 32: Tastenanordnung "oben / unten" Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 35 von 303...
Seite 36 Es ist auch möglich, verschiedene Tastenanordnungen an einem Tastsensor zu kombinieren Bild 34: Verschiedene Tastenanordnungen an einem Tastsensor Die Tastenanordnung kann auch nachträglich geändert werden. Zugewiesene Gruppenadressen oder Parametereinstellungen bleiben dabei erhalten. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 36 von 303...
Seite 37 2.1 für ETS ab Version 5.7.7 oder 6.1.0 ab Maskenversion 07B0 Kurzbeschreibung Multifunktionale Raumtemperaturregler- und Tastsensor-Appli- kation. 3 Bedienflächen am Tastsensor Grundmodul. Erweiterungsfähig durch Tastsensor Erweiterungsmodul um bis zu vier weitere Bedienflächen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 37 von 303...
Seite 38 Jalousie / Rollladen / Markise / Dachfenster: Der Befehl beim Drücken und das Bedienkonzept ist einstellbar. Wertgeber: Der Datenpunkttyp | Wertebereich und der Wert ist einstellbar. Op- tional kann die Wertverstellung über langen Tastendruck aktiviert werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 38 von 303...
Seite 39 Parametrierbare Dauer der Komfortverlängerung. – Umschaltung der Betriebsmodi durch 1-Byte-Objekte gemäß der KNX Spezifi- kation. – Status-Rückmeldungen konfigurierbar. – Frost-/Hitzeschutz-Umschaltung durch Fensterstatus oder durch Frostschutz- Automatik. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 39 von 303...
Seite 40 AUS, immer EIN, Betätigungsanzeige, Telegrammquittie- rung, Statusanzeige, Ansteuerung über separates LED-Objekt, Betriebsmodu- sanzeige, Anzeige Reglerstatus, Anzeige Präsenzstatus, Anzeige Solltempe- raturverschiebung, Vergleicher ohne/mit Vorzeichen, Logikverknüpfer, Bit-Co- dierte-Auswertung – Helligkeit ist parametrierbar Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 40 von 303...
Seite 41 Messung der Raumtemperatur mit internen Fühler oder optional durch eine Messwertbildung der intern gemessenen Temperatur mit einer externen Tem- peratur. – Abgleich der Temperaturwerte möglich und Gewichtung der Messwerte para- metrierbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 41 von 303...
Seite 42 Ü-Flag ermöglicht das Übertragen eines Wertes A-Flag erlaubt das Aktualisieren eines Objektwertes bei einer Rückmeldung I-Flag erzwingt ein Update des Wertes vom Kommunikationsobjekt, wenn das Gerät eingeschaltet wird (Lesen bei Init) Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 42 von 303...
Seite 43 1 Bit Objekt zum Empfangen von Rückmeldetelegrammen (EIN, AUS). Dieses Objekt ist sichtbar, wenn der Parameter "Beim Drücken" oder der Parameter "Beim Loslassen" auf "UM" parametriert ist. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 43 von 303...
Seite 44 Dafür kann dann nach dem Ende der Betätigung auf das Stopptelegramm ver- zichtet werden. Bei unsichtbar geschalteten Parametern ("Erweiterte Parameter = deaktiviert") wird der Dimmbereich auf 100 %, das Stopptelegramm aktiviert und die Tele- grammwiederholung deaktiviert. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 44 von 303...
Seite 45 Bei der Einflächenbedienung sendet das Gerät bei jeder kurzen Betätigung der je- weiligen Taste abwechselnd Einschalt- und Ausschalttelegramme ("UM") und bei lan- gen Betätigungen abwechselnd die Telegramme "Farbtemperatur kälter" und "Farb- temperatur wärmer". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 45 von 303...
Seite 46 Bei der Einflächenbedienung sendet das Gerät bei jeder kurzen Betätigung der je- weiligen Taste abwechselnd Einschalt- und Ausschalttelegramme ("UM") und bei lan- gen Betätigungen abwechselnd die Telegramme "Heller + Kälter" und "Dunkler + Wärmer". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 46 von 303...
Seite 47 Wenn das Gerät bei einer kurzen Betätigung umschalten soll, müssen die entspre- chenden Schaltobjekte anderer Sensoren mit der gleichen Funktion miteinander ver- bunden sein. Dieser Parameter ist nur sichtbar, bei: Dimmsteuerung = Einzelobjekt: Farbtempera- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 47 von 303...
Seite 48 Mit diesem Parameter wird der relative Dimmschritt beim heller Dimmen eingestellt. Bei jedem Tastendruck wird maximal mit der parametrierten Schrittweite gedimmt. Besonders bei kleinen Dimmschritten ist es empfehlenswert, wenn das Gerät die Dimmtelegramme automatisch wiederholt (siehe "Telegrammwiederholung"). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 48 von 303...
Seite 49 Bei jedem Tastendruck wird maximal mit der parametrierten Schritt- weite gedimmt. Besonders bei kleinen Dimmschritten ist es empfehlenswert, wenn das Gerät die Dimmtelegramme automatisch wiederholt (siehe "Telegrammwiederholung"). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 49 von 303...
Seite 50 1000 ms 2000 ms Dieser Parameter bestimmt, wie schnell die Telegramme zum Dimmen bei einer Te- legrammwiederholung automatisch wiederholt werden. Dieser Parameter ist nur sichtbar bei "Telegrammwiederholung = aktiv"! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 50 von 303...
Seite 51 Taste/Wippe n - 4 Bit 3.007 K, L, -, Ü, A 162, ..., peratur Ausgang 4 Bit Objekt zum Senden von relativen Dimmtelegrammen zur Verstellung der Farb- temperatur. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 51 von 303...
Seite 52 Antriebskonzepte mit dem Gerät bedienen. Bedienkonzept "Schritt - Auf/Ab – Schritt": Bei der Wahl des Bedienkonzeptes "Schritt – Auf/Ab – Schritt" zeigt das Gerät folgen- des Verhalten: Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 52 von 303...
Seite 53 Taste gedrückt gehalten wird. – Falls die Taste länger als t2 gedrückt gehalten wird, sendet das Gerät kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition wei- ter. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 53 von 303...
Seite 54 Taste gedrückt gehalten wird. – Falls die Taste länger als t1 gedrückt gehalten wird, sendet das Gerät kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition wei- ter. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 54 von 303...
Seite 55 Ablauf von t1 ein Langzeittelegramm zum Fahren des Antriebs aus. – Beim Loslassen der Taste sendet der Taster kein weiteres Telegramm. Der Antrieb fährt bis zum Erreichen der Endposition weiter. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 55 von 303...
Seite 56 Bei diesem Bedienkonzept sendet das Gerät nicht unmittelbar bei Drücken der Taste einer Wippe ein Telegramm. Hierdurch ist es bei Wippenkonfiguration möglich, auch eine vollflächige Bedienung zu erkennen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 56 von 303...
Seite 57 Bedienung länger als fünf Sekunden gehalten werden. Wird die vollflächige Bedienung zwischen der ersten und der fünften Sekunde beendet, sen- det das Gerät kein Telegramm. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 57 von 303...
Seite 58 Dieser Parameter ist nicht sichtbar bei "Befehlsreihenfolge= Schritt - Auf/Ab" Infografik anzeigen Aktiv Inaktiv Bei aktivierter Infografik wird das Grafikschema der Befehlsfolge und eine textliche Information dazu angezeigt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 58 von 303...
Seite 59 An dieser Stelle wird die 1. Szenennummer von zweien ausgewählt, zwischen den bei vollflächigem Tastendruck umgeschaltet werden kann. Dieser Parameter ist nur sichtbar bei "Funktion bei vollflächiger Bedienung =Szenen- nebenstelle" und der Einstellung "Szenen umschalten". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 59 von 303...
Seite 60 Schalten - Status 1 Bit 1.001 K, -, S, -, A ..., 150 ge Bedienung - Ein- gang 1 Bit Objekt zum Empfangen von Statustelegrammen (EIN, AUS) bei vollflächiger Bedienung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 60 von 303...
Seite 61 ..., 650 Szenennummer ge Bedienung - Aus- gang 1 Byte Objekt zum Aufrufen, Umschalten oder zum Speichern einer von maximal 64 Szenen an einen Szenentastsensor bei vollflächiger Bedienung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 61 von 303...
Seite 62 Farbwert RGBW/ #000000 + 0 #FFFFFF + 255 HSVW Passend zu diesen Bereichen kann parametriert werden, welcher Wert für jede Tas- tenbetätigung auf den Bus ausgesendet werden kann. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 62 von 303...
Seite 63 - Schrittweite = 5 - Startwert = wie parametrierter Wert - Richtung = umschalten (alternierend) - Zeit zwischen zwei Telegrammen = 0,5 S Bild 39: Beispiel zur Wertverstellung ohne Wertbereichs-Überlauf Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 63 von 303...
Seite 64 Wert gerundet und angepasst werden muss, bevor ein neuer Wert anhand der Schrittweite errechnet und ausgesendet wird. Dabei kann es aufgrund des Berech- nungsverfahrens zu leichten Ungenauigkeiten bei der neuen Wertberechnung kom- men. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 64 von 303...
Seite 65 0 ... 360° Dieser Parameter bestimmt den Objektwert, wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 5.003 | 0 ... 360°". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 65 von 303...
Seite 66 0 ... 100 min, 0, 1 ... 59 s, 0 ... 900 ms Dieser Parameter bestimmt den Objektwert, wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = DPT 249.600 | Farbtempera- turwert + Helligkeit". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 66 von 303...
Seite 67 Dieser Parameter bestimmt den Objektwert des Objekts Weißwert (W), wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Datenpunkttyp | Wertebereich = Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 67 von 303...
Seite 68 65535", "DPT 7.600 | 1000 ... 10000 K", "DPT 8.001 | -32768 ... 32767", "DPT 9.001 | 0 ... 40 °C", "DPT 9.004 | 0 ... 1500 Lux" Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 68 von 303...
Seite 69 Diese Auswahl ist nur verfügbar, bei dem Datenpunkttyp | Wertebereich: "RGB/HSV mit Farbkreisdurchlauf (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001)", "RGB/HSV mit Helligkeitsverstellung (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001)". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 69 von 303...
Seite 70 Dieser Parameter ist nur sichtbar bei "Wertverstellung = Aktiv"! Diese Auswahl ist nur verfügbar, bei dem Datenpunkttyp | Wertebereich: "RGB/HSV mit Helligkeitsverstellung (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001)". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 70 von 303...
Seite 71 Schrittweite 1 ... 50 ... 1500 Lux Dieser Parameter ist nur sichtbar bei "Wertverstellung = Aktiv"! Dieser Wertebereich ist nur verfügbar, bei den folgenden Funktionsweisen: 2 Byte Helligkeitswert. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 71 von 303...
Seite 72 Pause ein, deren Dauer zwei Schritten entspricht. Danach sendet das Gerät ein Telegramm mit dem Wert der anderen Bereichsgrenze und fährt mit der Wertverstellung richtungsgleich fort. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 72 von 303...
Seite 73 Ausgang 1 Byte Objekt zum Senden von Werten von -128 bis 127. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 6.010 | -128 ... 127". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 73 von 303...
Seite 74 2 Byte Objekt zum Senden von Helligkeitswerten von 0 bis 1500 Lux. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 9.004 | 0 ... 1500 Lux". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 74 von 303...
Seite 75 - RGB/HSV mit Helligkeitsverstellung (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001) - Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001) Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 75 von 303...
Seite 76 6 Byte Objekt zum Senden von 6 Byte Farbinformationen. Diese Objekte sind nur sichtbar, bei Datenpunkttyp | Wertebereich: Farbwert RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 76 von 303...
Seite 77 (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001), RGB/ HSV mit Farbkreisdurchlauf (RGB: DPT 232.600, HSV: DPT 5.003, DPT 5.001, DPT 5.001). - Parameter "Startwert" = wie Wert aus Rückmeldeobjekt (3-Byte RGB) Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 77 von 303...
Seite 78 Der interne Szenensteuerbaustein fordert daraufhin für die ver- wendeten Aktorgruppen die aktuellen Szenenwerte vom Bus an. Eine Tastenbetätigung zwischen einer und fünf Sekunden wird als ungültig verworfen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 78 von 303...
Seite 79 KNX Geräten abgelegt sein (z. B. Lichtszenentastsensor). Bei aktivierter Speicherfunktion sendet das Gerät über das Nebenstellenobjekt der Taste ein Telegramm mit der jeweiligen Szenennummer aus. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 79 von 303...
Seite 80 1 Byte 18.001 K, L, -, Ü, A ..., 610 Szenennummer Ausgang 1 Byte Objekt zum Aufrufen oder zum Speichern einer von maximal 64 Szenen an einen Szenentastsensor. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 80 von 303...
Seite 81 Status-LED statt der Funktion "Betätigungsanzeige" die Funk- tion "Telegrammquittierung" zur Verfügung. Hierbei leuchtet die Status-LED bei je- dem gesendeten Telegramm für ca. 250 ms auf. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 81 von 303...
Seite 82 Status-LED bei der Einstellung "Telegramm- quittierung" für ca. 250 ms auf. Bei diesem Bedienkonzept sendet der Tastsensor nicht unmittelbar beim Drücken der Wippe ein Telegramm. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 82 von 303...
Seite 83 Dauer der Bedienung. Die vollflächige Bedienung muss vor dem Versenden des ersten Telegramms erkannt worden sein. Andernfalls (z. B. eine der beiden Tas- ten zu spät gedrückt) wird die vollflächige Bedienung nicht korrekt ausgeführt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 83 von 303...
Seite 84 HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001) Dieser Parameter bestimmt die Funktionsweise des kurzen Tastendrucks und legt fest, welche weiteren Parameter und welche Kommunikationsobjekte dargestellt werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 84 von 303...
Seite 85 Dieser Parameter bestimmt den Objektwert, der auf den Bus ausgesendet wird, wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Funktionsweise = DPT 5.003 | 0 ... 360°". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 85 von 303...
Seite 86 Dieser Parameter bestimmt den Objektwert des Objekts Weißwert (W), wenn die Taste gedrückt wird. Er ist nur sichtbar bei "Funktionsweise = RGBW/HSVW (RGBW: DPT 251.600, HSVW: DPT 5.003, DPT 5.001, DPT 5.001, DPT 5.001)". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 86 von 303...
Seite 87 An dieser Stelle wird die Szenennummer parametriert, die bei einem Szenenabruf oder beim Speichern einer Szene auf den Bus ausgesendet werden soll. Dieser Parameter ist nur sichtbar bei "Funktion bei vollflächiger Bedienung = Sze- nenabruf ..."! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 87 von 303...
Seite 88 Reaktion Speicherfunktion An dieser Stelle kann eingestellt werden, ob bei einem langen Tastendruck die Sze- ne gespeichert werden soll. Dieser Parameter ist nur sichtbar bei "Funktion = Szenennebenstelle"! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 88 von 303...
Seite 89 1 Byte 5.010 K, L, -, Ü, A ..., 893 Tastendruck - Ob- Ausgang jekt 1 - Wert 0...255 1 Byte Objekt zum Senden von Werttelegrammen bei kurzem Tastendruck (Objekt Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 89 von 303...
Seite 90 1 Byte 6.010 K, L, -, Ü, A ..., 893 Tastendruck - Ob- Ausgang jekt 1 - Wert -128...127 1 Byte Objekt zum Senden von Werttelegrammen bei kurzem Tastendruck (Objekt Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 90 von 303...
Seite 91 2 Byte 9.001 K, L, -, Ü, A ..., 893 Tastendruck - Ob- Ausgang jekt 1 - Temperatur- wert 2 Byte Objekt zum Senden von Temperaturwerten bei kurzem Tastendruck (Objekt Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 91 von 303...
Seite 92 3 Byte Objekt zum Senden von RGB-Werten bei kurzem Tastendruck (Objekt 1). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Kombiobjekt: RGB oder Kombiobjekt: RGBW" ausgewählt wurde. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 92 von 303...
Seite 93 1 Byte Objekt zum Senden vom Farbwert Rot bei langem Tastendruck (Objekt 2). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Einzelobjekt: RGB oder Einzelobjekt: RGBW" ausgewählt wurde. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 93 von 303...
Seite 94 1 Byte Objekt zum Senden des Farbwinkels bei kurzem Tastendruck (Objekt 1). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Einzelobjekt: HSV oder Einzelobjekt: HSVW" ausgewählt wurde. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 94 von 303...
Seite 95 1 Byte Objekt zum Senden des Helligkeitswerts bei langem Tastendruck (Objekt 2). Dieses Objekt ist nur sichtbar, wenn bei "Farbsteuerung = Einzelobjekt: HSV oder Einzelobjekt: HSVW" ausgewählt wurde. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 95 von 303...
Seite 96 1 Byte 18.001 K, L, -, Ü, A Vollflächige Bedie- nung - Ausgang 1 Byte Objekt zum Aufrufen oder zum Speichern einer von maximal 64 Szenen an einen Szenentastsensor bei vollflächiger Bedienung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 96 von 303...
Seite 97 Betriebsmodi oder die bitorientierte Auswertung verschiedener Statusobjekte von Reglern möglich. Bei den Raumtemperaturregler-Bedienstellenfunktion "Solltempera- turverschiebung" oder "Präsenzfunktion" können die Status-LED auch direkt den Zu- stand der entsprechenden Funktionen signalisieren. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 97 von 303...
Seite 98 Wenn eine Status-LED den aktuellen Betriebsmodus anzeigen soll, ist die Funktion der Status-LED auf "Betriebsmodusanzeige" und ihr Status-Objekt mit der entspre- chenden Gruppenadresse für die Umschaltung mit normaler oder mit hoher Priorität zu verbinden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 98 von 303...
Seite 99 Raumtemperaturregler-Bedienstellen, welches mit dem Raumtemperaturregler ver- knüpft ist, erkennen die Raumtemperaturregler-Bedienstellen die aktuelle Position der Sollwertverstellung. Ausgehend vom Wert des Kommunikationsobjektes wird mit jedem Tastendruck an einer Raumtemperaturregler-Bedienstelle der Sollwert in die Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 99 von 303...
Seite 100 DPT 5.001 0...100% 100% DPT 5.100 0...255 Passend zu diesen Bereichen kann parametriert werden, welcher Wert für jede Tas- tenbetätigung auf den Bus ausgesendet werden kann. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 100 von 303...
Seite 101 - Schrittweite = 5 - Startwert = wie parametrierter Wert - Richtung = umschalten (alternierend) - Zeit zwischen zwei Telegrammen = 0,5 S Bild 43: Beispiel zur Wertverstellung ohne Wertbereichs-Überlauf Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 101 von 303...
Seite 102 Wert gerundet und angepasst werden muss, bevor ein neuer Wert anhand der Schrittweite errechnet und ausgesendet wird. Dabei kann es aufgrund des Berech- nungsverfahrens zu leichten Ungenauigkeiten bei der neuen Wertberechnung kom- men. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 102 von 303...
Seite 103 Falls die Raumtemperaturregler-Bedienstelle den Betriebsmodus des Raumtempe- raturreglers mit normaler Priorität umschalten soll, kann die Nebenstelle entweder bei einer Betätigung einen definierten Betriebsmodus einschalten, oder sie kann zwi- schen verschiedenen Betriebsmodi wechseln. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 103 von 303...
Seite 104 Abhängig von der Einstellung des Parameters "Solltemperaturverschiebung" erfolgt die Verschiebung über das 2-Byte Kommunikationsobjekt gemäß KNX DPT 9.002 oder KNX DPT 6.010. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 104 von 303...
Seite 105 "RTR-Bedienstelle - Solltemperaturverschiebung " an den Raumtemperaturreg- ler sendet. Dieser Parameter ist nur sichtbar bei "Funktionsweise = Solltemperaturverschie- bung" und "Solltemperaturverschiebung = über Zähl-Wert". Beim Drücken Aktivierung Automatik Aktivierung manuelle Steuerung Umschaltung auto/manuell Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 105 von 303...
Seite 106 Wertverstellung für beide Tasten einer Wippe gemeinsam funktionieren und somit die letzte Verstellung der Wippe berücksichtigt werden soll, ist die Ein- stellung "wie Wert aus Kommunikationsobjekt" zu parametrieren. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 106 von 303...
Seite 107 Pause ein, deren Dauer zwei Schritten entspricht. Danach sendet das Gerät ein Telegramm mit dem Wert der anderen Bereichsgrenze und fährt mit der Wertverstellung richtungsgleich fort. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 107 von 303...
Seite 108 RTR-Bedienstelle - Zwang -Status Eingang 1 Byte Objekt, mit dem der Betriebsmodus eines Raumtemperaturreglers empfan- gen werden kann. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Zwang-Betriebsmodusum- schaltung". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 108 von 303...
Seite 109 Verschiebung aktiv ist. Die Wertdarstellung erfolgt im Zweierkomplement in positive oder negative Richtung. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Solltemperaturverschiebung" und "Art der Solltemperaturverschiebung = über Zähl-Wert". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 109 von 303...
Seite 110 Ausgang 1 Byte Objekt zum Senden von Werten von 0 bis 255. Diese Objekte sind nur sichtbar, bei "Datenpunkttyp | Wertebereich = DPT 5.010 | 0 ... 255". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 110 von 303...
Seite 111 "Display" eingestellt werden. 8.8.1 Parametertabelle Die folgenden Parameter stehen, abhängig vom eingestellten Bedienkonzept, für die einzelnen Tasten zur Verfügung. Entsprechend des eingestellten Bedienkonzepts verändern sich die Standardeinstellungen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 111 von 303...
Seite 112 Weise aufgerufene Anzeige auch in den zyklischen Wechsel ein- gebunden ist. Nach Aufruf einer Information durch eine Tastenbedienung bleibt die Anzeige solange erhalten, bis die Zeit für den zyklischen Wechsel abgelaufen ist. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 112 von 303...
Seite 113 – Telegrammquittierung – Statusanzeige – invertierte Statusanzeige – Anzeige Präsenzstatus – Anzeige invertierter Präsenzstatus – Anzeige Sollwertverschiebung – Anzeige Status Lüftersteuerung auto/manuell – Anzeige invertierter Status Lüftersteuerung auto/manuell Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 113 von 303...
Seite 114 Die Status-LED können bei den Wippen- oder Tastenfunktionen "Schalten" und "Dimmen und Farbtemperatur" auch geräteintern mit dem Objekt "Schalten Status" verbunden werden und somit den aktuellen Schaltzustand der Aktorgruppe signali- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 114 von 303...
Seite 115 über Gruppenadressen mit den funktionsgleichen Kommunikationsobjekten der Reg- lerhauptstelle zu verbinden. Die Status-Objekte kombinieren verschiedene Informationen. Mit dem Parameter "Status-LED EIN bei" wird ausgewählt, welche Information ausgewertet und durch die Status-LED angezeigt werden soll. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 115 von 303...
Seite 116 Hitzealarm > (Bit 14) > (Bit 4) Regler inaktiv > (Bit 5) Zusatzstufe aktiv > (Bit 6) Fenster offen > (Bit 0) Verlängerung Kom- > (Bit 3) fortbetrieb Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 116 von 303...
Seite 117 > (Bit 1) trieb Fenster offen > (Bit 4) Zusatzstufe aktiv > (Bit 5) Taupunktalarm > (Bit 7) Nach einem Bus-Reset oder ETS-Programmiervorgang ist der Wert des LED-Objekts stets "0". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 117 von 303...
Seite 118 Bits werden in der ETS separat ausgewählt. Dafür kann der Typ der Auswertung (1 Byte, 2 Byte oder 4 Byte) parametriert werden. Die Status-LED wird entsprechend des parametrierten Verknüpfungsverhalten (UND, ODER) eingeschal- tet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 118 von 303...
Seite 119 "0"-Telegramm empfangen wird, steuert der Tastsensor auf die reguläre Helligkeit zurück. Die eingestellten Helligkeiten gelten nur für das Tastsensor Grundmodul. Beim Tastsensor Erweiterungsmodul ist die Helligkeit der Status-LED und der Be- triebs-LED nicht veränderbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 119 von 303...
Seite 120 Das Helligkeitsniveau für alle Status- LED des Tastsensor Grundmodul wird an die- ser Stelle definiert. Die Helligkeit der Status-LED am Tastsensor Erweiterungsmodul ist nicht einstellbar und entspricht der Stufe 5. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 120 von 303...
Seite 121 Die ETS stellt die Auswahl an Funktionen der Status-LED abhängig von der einge- stellten Wippen- oder Tastenfunktion automatisch zusammen. Es werden immer nur Funktionen zur Auswahl angeboten, welche in Kombination mit der parametrierten Wippen- oder Tastenfunktion sinnvoll sind. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 121 von 303...
Seite 122 Bit-Codierte-Auswertung: Die Status-LED zeigt an, ob das parametrierte Verknüp- fungsverhalten erfüllt wird. Es können bis zu 32 Bit ausgewertet werden. Alle akti- vierten Bits wirken sich entsprechend des parametrierten Verknüpfungsverhaltens auf das Leuchtverhalten der Status-LED aus. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 122 von 303...
Seite 123 Die LED leuchtet, wenn die Präsenzfunktion inaktiv ist. Die LED ist aus, wenn die Präsenzfunktion aktiviert ist. Die folgende Auswahl an Funktionen der Status-LED ist zusätzlich zur den Grund- Funktionen bei der Wippen- oder Tastenfunktion "Raumtemperaturregler-Bedienstel- le -> Solltemperaturverschiebung" parametrierbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 123 von 303...
Seite 124 Dieser Parameter legt die Telegrammpolarität des 1 Bit Objektes "Status-LED" fest. Die LED kann statisch ein- oder ausgeschaltet werden. Zudem kann das empfange- ne Schalttelegramm so ausgewertet werden, dass die LED blinkt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 124 von 303...
Seite 125 Bei der Einstellung "KNX konform" stellt das Gerät die 3 Kommunikationsobjekte "Reglerstatus RHCC", "Reglerstatus RTSM" und "Reglerstatus RTC" zur Verfügung. Bei der Einstellung "Regler allgemein" stellt das Gerät die 2 Kommunikationsobjekte "Reglerstatus" und "Reglerstatus Zusatz" zur Verfügung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 125 von 303...
Seite 126 Wert Vergleichswert kleiner als empfangener Wert Vergleichswert gleich empfangener Wert Die Status-LED zeigt an, ob der parametrierte Vergleichswert größer, kleiner oder gleich dem Wert des Objekts "Status-LED" ist. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 126 von 303...
Seite 127 Die Status-LED zeigt an, ob das parametrierte Verknüpfungsverhalten erfüllt wird. Bei "ODER" leuchtet die Status-LED, sobald ein Eingang wahr ("1") ist. Bei "UND" leuchtet die Status-LED, wenn alle Eingänge wahr ("1") sind. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 127 von 303...
Seite 128 Bits ein. Es können bis zu 32 Bit für die Auswertung aktiviert werden. Alle aktivierten Bits wirken sich entsprechend des parametrierten Verknüpfungsver- haltens auf das Leuchtverhalten der Status-LED aus. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 128 von 303...
Seite 129 Status-LED n - Ein- 1031, 1043, Wert (0...255) 1 Byte 5.010 K, -, S, -, - ..., 1211 gang 1 Byte Objekt zur Ansteuerung der Status-LED entsprechend der Parametereinstel- lung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 129 von 303...
Seite 130 K, -, S, -, - ..., 1218 Eingang 6 gang 1 Bit Objekt zur Ansteuerung der Status-LED entsprechend der Parametereinstel- lung. Dieses Objekt beschreibt den Eingang 6 des Logikverknüpfers. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 130 von 303...
Seite 131 K, -, S, -, - ..., 1220 Eingang 8 gang 1 Bit Objekt zur Ansteuerung der Status-LED entsprechend der Parametereinstel- lung. Dieses Objekt beschreibt den Eingang 8 des Logikverknüpfers. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 131 von 303...
Seite 132 Ü-Flag ermöglicht das Übertragen eines Wertes A-Flag erlaubt das Aktualisieren eines Objektwertes bei einer Rückmeldung I-Flag erzwingt ein Update des Wertes vom Kommunikationsobjekt, wenn das Gerät eingeschaltet wird (Lesen bei Init) Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 132 von 303...
Seite 133 ô Betriebsmodus "Standby" aktiv. Kann in der zweiten Bedienebene beim Einstellen des Betriebsmodus blinken. õ Betriebsmodus "Nacht" aktiv. Kann in der zweiten Bedienebene beim Einstellen des Betriebsmodus blinken. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 133 von 303...
Seite 134 Symbole im Display sichtbar. Bei angezeigten Piktogrammrahmen, sind die Rahmen stets sichtbar und die jeweils aktiven Symbole leuchten innerhalb der zugehörigen Rahmen auf. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 134 von 303...
Seite 135 Die Anzeige der Temperaturen kann in °C oder alternativ in °F erfolgen. Dieses An- zeigeformat kann in der ETS für alle Temperaturwerte gemeinsam im Parameterkno- ten "Allgemein" konfiguriert werden. Anzeige der Zeitinformation Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 135 von 303...
Seite 136 "Nacht õ" beim internen Raumtemperaturregler, – die Betätigung einer beliebigen Bedienfläche und den normalen oder invertier- ten Wert eines Schalttelegramms über das 1 Bit Kommunikationsobjekt "Hin- tergrundbeleuchtung Ein / Aus", Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 136 von 303...
Seite 137 Gerät gespeichert und überschreibt den zuletzt durch die ETS einprogrammierten Wert. Bei der Einstellung des Helligkeitswertes in der zweiten Bedienebene sind in Kombi- nation mit dem 1 Byte Helligkeitswertobjekt der Hintergrundbeleuchtung folgende Dinge zu beachten: Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 137 von 303...
Seite 138 Sofern in der ETS im Parameterknoten "Display" mehr als eine Anzeigeinfor- mation konfiguriert ist, wird die Displayanzeige im laufenden Betrieb automa- tisch umgeschaltet. Der ETS-Parameter "Zyklischer Wechsel" legt die Anzei- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 138 von 303...
Seite 139 Eine zuletzt durch den zyklischen Wechsel oder durch einen Tastendruck auf- gerufene Anzeigeinformation wird übersteuert und im Display überschrieben, sofern das Gerät vor Ort andersweitig bedient wird (z. B. temporäre Soll-Tem- peraturanzeige bei Sollwertverschiebung, zweite Bedienebene). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 139 von 303...
Seite 140 Zusatzstufe separate Stellgrößen in Abhängigkeit der Soll-Ist-Temperaturabwei- chung errechnet. Der Parameter "Betriebsart" im Parameterzweig "Raumtemperatur- regler -> RTR - Allgemein" legt die Betriebsart fest und schaltet ggf. die Zusatzstu- fe(n) frei. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 140 von 303...
Seite 141 B. dann erforderlich werden, wenn durch ein Ein-Rohr-System (kombinierte Heiz- und Kühlanlage) sowohl geheizt als auch gekühlt werden soll. Hierzu muss zunächst die Temperatur des Mediums im Ein-Rohr-System durch die Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 141 von 303...
Seite 142 ETA), einem eigentlichen Heiz- oder Kühlelement (z. B. Heizkörper oder Kühldecke) und dem Raum. Dadurch ergibt sich eine Regelstrecke (siehe Bild 47). Bild 47: Regelstrecke einer Einzelraum-Temperaturregelung (20) Vorgabe der Solltemperatur (21) Raumtemperaturregler Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 142 von 303...
Seite 143 Integralteil besteht. Durch die Kombination dieser Regeleigen- schaften wird ein möglichst schnelles und genaues Ausregeln der Raumtemperatur ohne oder mit nur geringen Regelabweichungen erzielt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 143 von 303...
Seite 144 Statusinformation, über ein separates 1-Byte-Wertobjekt auf den Bus ausgegeben werden (ggf. auch separat für die Zusatzstufen). Die Aktualisierung der Status-Wertobjekte erfolgt gemeinsam mit der Stellgrößenausgabe. Die Parame- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 144 von 303...
Seite 145 Diese Einstellung zur Zykluszeit ist für träge Heizsysteme (z. B. Fußbodenhei- zung) zu empfehlen. Auch bei einer größeren Anzahl angesteuerter evtl. verschiedener Antriebe ist diese Einstellung zu empfehlen, damit die Verfahrwege der Ventile besser ge- mittelt werden können. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 145 von 303...
Seite 146 Abgleich der Regelparameter erforderlich. Bei einer PI-Regelung können dazu bestimmte Faktoren eingestellt werden, die das Regelver- halten maßgeblich beeinflussen. Aus diesem Grund kann für die gängigsten Heiz- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 146 von 303...
Seite 147 Anpassung der Regelparameter möglich. Durch Vorgabe des Proportionalbereichs für Heizen oder für Kühlen (P-Anteil) und der Nachstellzeit für Heizen oder für Kühlen (I-Anteil) kann die Regelung maßgeblich beeinflusst werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 147 von 303...
Seite 148 Regelung werden zwei Hysterese-Temperaturwerte vorgegeben. Die Stellglie- der werden über Ein- und Ausschalt-Stellgrößenbefehle (1 Bit) vom Regler angesteu- ert. Eine stetige Stellgröße wird bei dieser Regelungsart nicht berechnet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 148 von 303...
Seite 149 "Heizen" (siehe Bild 50) oder "Kühlen" (siehe Bild 51). Die Bilder berück- sichtigen zwei Solltemperaturen, ein einstufiges Heizen oder Kühlen und eine nicht invertierte Stellgrößenausgabe. Bild 50: 2-Punkt-Regelung für Einzelbetriebsart "Heizen" Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 149 von 303...
Seite 150 Die Regelung schaltet bei Kühlbetrieb die Kühlung erst dann wieder aus, so- bald die eingestellte untere Hysterese-Grenze unterschritten wurde. Wie bei den Einzelbetriebsarten Heizen oder Kühlen existieren zwei Hystere- se-Grenzwerte je Betriebsart. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 150 von 303...
Seite 151 Bild 53: 2-Punkt-Regelung für Mischbetriebsart "Heizen und Kühlen" bei aktivem Kühlbetrieb In Abhängigkeit des Schaltzustands wird die Stellgröße "1" oder "0" ausgegeben, wenn die Hysterese-Grenzwerte oder die Sollwerte unter- oder überschritten werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 151 von 303...
Seite 152 Einstellung "Inaktiv" abgeschaltet werden. Wird über das freigegebene Sperrobjekt ein "1"-Telegramm empfangen, ist die Raumtemperaturregelung vollständig deaktiviert. In diesem Fall sind alle Stellgrößen gleich "0"/"AUS" (30 s Aktualisierungsintervall der Stellgrößen abwarten). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 152 von 303...
Seite 153 Raumtemperaturregelung durch die Zusatzstufe deaktiviert. Die Stellgröße der Zusatzstufe ist "0", die Grundstufe arbeitet ununterbrochen weiter. Der Sperrbetrieb ist nach einem Geräte-Reset (Busspannungswiederkehr, ETS-Pro- grammiervorgang) stets inaktiv. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 153 von 303...
Seite 154 Wird über das freigegebene Sperrobjekt der Zusatzstufe ein "1"-Telegramm empfan- gen, ist die Raumtemperaturregelung durch die Zusatzstufe deaktiviert. Die Stellgrö- ße der Zusatzstufe ist "0", die Grundstufe arbeitet ununterbrochen weiter. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 154 von 303...
Seite 155 Modus gemäß Betriebsmodusobjekten wird nach der Initialisierungs- phase des Geräts wieder eingestellt. Betriebsmodi, die vor dem Reset durch eine Funktion mit einer höheren Priorität eingestellt waren (Zwang, Fenstersta- tus, Präsenzstatus), werden nicht nachgeführt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 155 von 303...
Seite 156 Weise ist es möglich, den Lüfter von umluftbetriebenen Heiz- oder Kühlsyste- men, wie z. B. Gebläsekonvektoren (FanCoil Units), in Abhängigkeit der im Regler berechneten Stellgröße oder auch durch manuelle Bedienung anzusteuern. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 156 von 303...
Seite 157 Heizsystem im Raum im Sommer zum Kühlen und im Winter zum Heizen ge- nutzt wird. Dieser Parameter ist in den Mischbetriebsarten "Heizen und Kühlen" und "Grund- und Zusatzheizen und - kühlen" sichtbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 157 von 303...
Seite 158 "Art der Regelung = PI-Regelung". Untere Hysteresegrenze -12,8...-0,5 K Definition der unteren Hysterese (Einschalttemperaturen) der Heizung. Dieser Parameter ist nur sichtbar bei "Art der Heizregelung = Schaltende 2-Punkt Regelung (EIN/AUS)". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 158 von 303...
Seite 159 Dieser Parameter ist nur sichtbar bei "Art der Kühlregelung = Schaltende 2-Punkt Regelung". Obere Hysteresegrenze 0,5...12,7 K Definition der oberen Hysterese (Einschalttemperaturen) der Kühlung. Dieser Parameter ist nur sichtbar bei "Art der Kühlregelung = Schaltende 2-Punkt Regelung". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 159 von 303...
Seite 160 Modus gemäß Betriebsmodusobjekt wird nach der Initialisierungsphase des Geräts wieder eingestellt. Betriebsmodi, die vor dem Reset durch eine Funktion mit einer höheren Priorität eingestellt waren (Zwang, Fensterstatus, Präsenzstatus), werden nicht nachgeführt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 160 von 303...
Seite 161 Stellgröße des Reglers definiert, die per Parameter in der ETS eingestellt werden können. Erreicht die Stellgröße den Schwellwert einer Stufe während einer Vergrößerung der Stellgröße, wird die jeweilige Stufe aktiviert. Erreicht die Stellgröße Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 161 von 303...
Seite 162 -> Aktivierung manuelle Steuerung" konfigurierten Taste vor Ort am Gerät unterscheidet der Regler, ob er sich zu dem Zeitpunkt der Tastenbedienung im Auto- matikbetrieb oder im manuellen Betrieb befindet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 162 von 303...
Seite 163 Lüftersteuerung bei Umschaltung in den manuellen Betrieb die ma- ximal mögliche Stufe an. Im manuellen Betrieb ist die Anlaufstufe nur situationsbedingt in Funktion (sie- he nächster Abschnitt "Anlaufstufe"). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 163 von 303...
Seite 164 "Lüfterstufenumschaltung über" definiert das Datenformat des Reglers. Bei den 1 Bit Objekten erhält jede Lüfterstufe ein eigenes Objekt. Beim 1 Byte Objekt wird die aktive Lüfterstufe durch einen Wert ausgedrückt. Lüfterstufe Objektwert Lüfter AUS Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 164 von 303...
Seite 165 Anlaufstufe (Anlauf über Stufe) eine Bedeutung. Hier können die Lüfterstufen durch eine manuelle Bedienung verzögerungsfrei umgeschaltet werden. Bei einem Wechsel vom manuellen Betrieb in den Automatikbetrieb wird im Falle eines damit verbundenen Stufenwechsels die Wartezeit berücksichtigt! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 165 von 303...
Seite 166 Diese Objekte dürfen nicht durch andere Busteilnehmer beschrieben werden. Das Auslesen ist möglich. Nach einem Geräte-Reset werden die Lüfterstufenobjekte sowie das Visuali- sierungsobjekt aktualisiert und der Zustand auf den Bus ausgesendet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 166 von 303...
Seite 167 Taste zur manuellen Steuerung wird der Lüfter in die erste Stufe geschaltet. Der Parameter "Anlauf über Stufe" wird also nicht berücksichtigt. Eine parametrierte Anlaufstufe wird direkt ohne Wartezeit angesprungen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 167 von 303...
Seite 168 Raumtemperaturregelung bestimmt wird. Im manuellen Betrieb schaltet der Lüfter ab und kann danach durch weitere manuelle Betätigung wieder eingeschaltet werden. Der Parameter "Anlauf über Stufe" wird hierbei berücksichtigt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 168 von 303...
Seite 169 Einschalten des Lüfters, sofern die Begrenzung aktiv ist, die Stufe aktiv be- grenzt und nicht die Anlaufstufe angefahren. In diesem Fall wird die Begren- zungsstufe direkt ohne Wartezeit angesprungen. Die Lüfterstufenbegrenzung ist bei einer aktivierten Lüfterzwangsstellung nicht wirksam. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 169 von 303...
Seite 170 Aktivierung der Zwangsstellung die maximal mögliche Stufe an. Die Lüfterzwangsstellung beeinflusst nicht den im Regler integrierten Regelal- gorithmus. Die Stellgrößen der PI-Regelung werden auch bei einem zwangs- gestellten Lüfter weiterhin auf den Bus ausgesendet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 170 von 303...
Seite 171 Offset der erste Stellgrößenschwellwert überschritten wird. Ein parametrierter Stellgrößenoffset kann keine Stellgröße größer als 100% bewirken. Der maximale Stellgrößenwert der Lüftersteuerung ist demnach auf 100 % definiert. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 171 von 303...
Seite 172 Schwellwert Lüfter Stufe 1 -> Stufe 2 0 ... 30...100 Schwellwert Lüfter Stufe 2 -> Stufe 3 0 ... 60...100 Schwellwert Lüfter Stufe 3 -> Stufe 4 0 ... 90...100 Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 172 von 303...
Seite 173 Es ist aus diesem Grund darauf zu achten, dass keine höhere Be- grenzungsstufe parametriert wird, als es tatsächlich Lüfterstufen gibt. Ist eine höhere Begrenzungsstufe parametriert, so ist die Begrenzung wirkungslos. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 173 von 303...
Seite 174 Zudem wird ein Verstauben der Lüfterflügel und des Wärmetau- scher des Gebläsekonvektors vorgebeugt. Sofern der Lüfterschutz verwendet werden soll, muss er an dieser Stelle durch die Checkbox freigegeben werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 174 von 303...
Seite 175 Stelle parametrierten statischen Offset angehoben wer- den. Sollte sich rein rechnerisch durch den Offset ein Wert über 100 % ergeben, wird der Stellgrößenwert auf den Maximalwert begrenzt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 175 von 303...
Seite 176 1 Bit Objekt zur schaltenden Ansteuerung der dritten Lüfterstufe. Dieses Objekt ist nur dann verfügbar, wenn die Lüfteransteuerung über 8 x 1 Bit erfolgen soll und drei Lüfterstufen freigeschaltet sind (parameterabhängig). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 176 von 303...
Seite 177 Lüftung - Stufenbe- RTR - Eingang 1 Bit 1.001 K, (L), S, -, grenzung 1 Bit Objekt zur Aktivierung der Lüfterstufenbegrenzung. Polarität: Lüfterstufenbegrenzung EIN = "1"; Lüfterstufenbegrenzung AUS = "0". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 177 von 303...
Seite 178 Objekt-Nr. Funktion Name Flag 1268 Lüftung - Visualisie- RTR - Ausgang 1 Byte 5.100 K, L, -, Ü, - rung Lüfterstufe 1-Byte Objekt zur Rückmeldung der aktuellen Lüfterstufe. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 178 von 303...
Seite 179 Objekt "Präsenztaste". Die Komfortverlängerung wird au- tomatisch nach Ablauf einer festlegbaren Zeit oder durch Empfang eines Prä- senz-Objektwerts = "0" deaktiviert. Die Verlängerung ist nicht nachtriggerbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 179 von 303...
Seite 180 Regler bei geöffnetem Fenster, unabhängig vom primär eingestellten Betriebsmodus, in den Frost-/Hitzeschutzbetrieb wechseln kann, um Energie zu spa- ren. Bild 55: Betriebsmodusumschaltung durch KNX Objekt mit Präsenztaste Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 180 von 303...
Seite 181 Kanalübergreifende Gerätefunktionen | Raumtemperaturregler-Funktion Bild 56: Betriebsmodusumschaltung durch KNX Objekt mit Präsenzmelder Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 181 von 303...
Seite 182 Betriebsmodus durch eine Bedienung durch die Umschaltobjekte gewechselt wurde oder ein aufgezwungener Betriebsmo- dus durch das KNX Zwangsobjekt deaktiviert wird (Zwangsobjekt -> "00"). Der Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 182 von 303...
Seite 183 Frost-/Hitzeschutz-Erkennung "über Fensterkontakt" ein Fenster geöffnet, so aktiviert der Regler unmittelbar den Frost-/Hitzeschutz. Die Komfortverlänge- rung bleibt im Hintergrund aktiv und die parametrierte Zeit läuft weiter. Bei Ab- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 183 von 303...
Seite 184 Fenster) wird der Fensterstatus zurückgesetzt und der Frost-/Hit- zeschutz deaktiviert. Im Anschluss wird der vor dem Öffnen des Fensters ein- gestellte oder der während des geöffneten Fensters über den Bus nachgeführ- te Betriebsmodus aktiviert. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 184 von 303...
Seite 185 Bei häufiger Zugluft in einem Raum kann es bei aktivierter Frostschutz-Auto- matik und zu gering eingestellter Temperaturabsenkung zu einer ungewollten Aktivierung/Deaktivierung des Frostschutzes kommen. Deshalb ist die Um- schaltung in den Frost-/Hitzeschutz durch Fensterkontakte der Automatik vor- zuziehen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 185 von 303...
Seite 186 Die ETS validiert die Temperaturwerte nicht. So ist es beispielsweise möglich, kleinere Solltemperaturen für den Kühlbetrieb zu wählen als für den Heizbetrieb oder geringere Temperaturen für den Komfortbetrieb vorzugeben als für den Standby-Betrieb. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 186 von 303...
Seite 187 Speicherstellen im Gerät gültig zu initialisieren. Die Einstellung "ja" ist ebenso erforderlich, wenn in der ETS wesentliche Reglereigenschaften (Be- triebsart, Sollwertvorgabe etc.) durch neue Parameterkonfigurationen verän- dert werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 187 von 303...
Seite 188 Werte zwischen +7,0 °C und +40,0 °C zu wählen. Der mögliche Wertebereich einer Solltemperatur wird im unteren Bereich durch die Frostschutztemperatur eingegrenzt. Bei zweistufigem Heizbetrieb wird zusätzlich der in der ETS parametrierte Stufenab- stand berücksichtigt (siehe Bild 58). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 188 von 303...
Seite 189 Nachtbetrieb und es kann die Hitzeschutztemperatur vorgegeben werden (siehe Bild 59). Dabei gilt... ≤ T Komfort Soll Kühlen Standby Soll Kühlen oder ≤ T Komfort Soll Kühlen Nacht Soll Kühlen Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 189 von 303...
Seite 190 ≤ T Komfort-Soll Kühlen Standby-Soll Kühlen oder ≤ T Komfort-Soll Grundstufe Kühlen Komfort-Soll Zusatzstufe Kühlen ≤ T Nacht-Soll Grundstufe Kühlen Nacht-Soll Zusatzstufe Kühlen ≤ T Komfort-Soll Kühlen Nacht-Soll Kühlen Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 190 von 303...
Seite 191 Sollwerte für Betriebsart "Heizen und Kühlen" Bild 61: Solltemperaturen in der Betriebsart "Heizen und Kühlen" mit symmetrischer Totzone Bild 62: Solltemperaturen in der Betriebsart "Heizen und Kühlen" mit asymmetrischer Totzone Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 191 von 303...
Seite 192 Bereich durch die Frostschutztemperatur und im oberen Bereich durch die Hitze- schutztemperatur eingegrenzt. Bei zweistufigem Heiz- oder Kühlbetrieb wird zusätzlich der in der ETS parametrierte Stufenabstand berücksichtigt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 192 von 303...
Seite 193 Komfort-Soll Zusatzst. Heizen Komfort-Soll Grundst. Heizen Komfort-Soll Grundst. Kühlen Komfort-Soll Zusatzst. Kühlen ≤ T ≤ T ≤ T Standby-Soll Zusatzst. Heizen Standby-Soll Grundst. Heizen Standby-Soll Grundst. Kühlen Standby-Soll Zusatzst. Kühlen Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 193 von 303...
Seite 194 -> T Basis Soll Totzone Komfort Soll Kühlen -> T – T Komfort Soll Kühlen Komfort Soll Heizen Totzone -> T ≥ T Komfort Soll Kühlen Komfort Soll Heizen Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 194 von 303...
Seite 195 Bei "relativ": Alle Temperatursollwerte leiten sich aus der Basistemperatur (Basis- Sollwert) ab. Bei "absolut": Die Solltemperaturen sind unabhängig voneinander. Je Betriebsmo- dus und Betriebsart können verschiedene Temperaturwerte vorgegeben werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 195 von 303...
Seite 196 Nacht-Betrieb 7 ... 27,0 ... 40 °C Vorgabe der Solltemperatur für den Nachtbetrieb Kühlen. Hitzeschutz 7 ... 35,0 ... 45 °C Vorgabe der Solltemperatur für den Hitzeschutzbetrieb Kühlen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 196 von 303...
Seite 197 Im zweistufigen Regelbetrieb muss festgelegt werden, mit welchem Temperaturab- stand zur Grundstufe die Zusatzstufe in die Regelung miteinbezogen werden soll. Dieser Parameter definiert den Stufenabstand. Der Parameter ist nur im zweistufigen Regelbetrieb sichtbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 197 von 303...
Seite 198 Betriebsmodus oder die Betriebsart nicht verändert wird oder der Basis-Sollwert beibehalten bleibt. Andernfalls wird die Sollwertverschie- bung auf "0" zurückgesetzt. Dieser Parameter ist nur sichtbar bei relativer Sollwertvorgabe! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 198 von 303...
Seite 199 Im zweistufigen Regelbetrieb muss festgelegt werden, mit welchem Temperaturab- stand zur Grundstufe die Zusatzstufe in die Regelung miteinbezogen werden soll. Dieser Parameter definiert den Stufenabstand. Der Parameter ist nur im zweistufigen Regelbetrieb sichtbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 199 von 303...
Seite 200 An dieser Stelle wird der maximale Verstellbereich festgelegt, in dem eine Verstel- lung der Basis-Solltemperatur nach oben erfolgen kann. Dieser Parameter ist nur sichtbar bei relativer Sollwertvorgabe und Verschiebung über relativen Temperaturwert. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 200 von 303...
Seite 201 Der Parameter ist nur bei der Einstellung der Verschiebung "Über Zähl-Wert x Schrittweite" verfügbar. In Kombination mit der Funktion Solltemperatur-Anhebung Heizen kann die Solltem- peratur auch bei einer Schrittweite von 0,5 K in kleineren Schritten erfolgen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 201 von 303...
Seite 202 Dieser Parameter legt fest, ob die Soll-Temperatur zyklisch über das Objekt "Soll- Temperatur" ausgesendet werden soll. Definition der Zykluszeit durch diesen Para- meter. Bei der Einstellung "0" wird die Soll-Temperatur nicht zyklisch ausgesendet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 202 von 303...
Seite 203 Funktion Name Flag 1301 Betriebsmodus - RTR - Ausgang 1 Byte 20.102 K, L, -, Ü, A Zwang - Status 1 Byte Objekt zur Meldung des zwangsgeführten Betriebsmodus. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 203 von 303...
Seite 204 RTR - Eingang 1 Bit 1.019 K, -, S, -, A Fensterkontakt 1 Bit Objekt zur Ankopplung von Fensterkontakten. Polarität: Fenster geöffnet = "1", Fenster geschlossen = "0". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 204 von 303...
Seite 205 über das Objekt empfangenen Temperaturwerte abhängig von der konfigu- rierten Wertigkeit der Sollwertverschiebung (0,1 K oder 0,5 K). Die Vorgabe des Temperaturwertes muss stets im Format "°C" erfolgen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 205 von 303...
Seite 206 Da der Wert zur Solltemperaturverschiebung ausschließlich in einem flüchti- gen Speicher abgelegt wird, ist die Verschiebung unmittelbar nach Spannungswie- derkehr oder einem ETS-Programmiervorgang immer "0". Funktion: relative Solltemperatur-Verschiebung über Zähl-Wert x Schrittweite Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 206 von 303...
Seite 207 über dieses Objekt der aktuelle Wert zur Basis-Sollwertverschiebung ausgesen- det. Da der Wert zur Basis-Sollwertverschiebung ausschließlich in einem flüchtigen Speicher abgelegt wird, ist die Verschiebung unmittelbar nach Spannungswieder- kehr oder einem ETS-Programmiervorgang immer "0". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 207 von 303...
Seite 208 Zusätzlich zur Stellgrößenausgabe bei einer Änderung kann der aktuelle Stell- größenwert zyklisch auf den Bus ausgesendet werden. Dabei werden zusätz- lich zu den zu erwartenden Änderungszeitpunkten weitere Stellgrößentele- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 208 von 303...
Seite 209 Stellgrößenwert nicht unterschritten. Sollte der Regler kleinere Stellgrö- ßen berechnen, stellt er die konfigurierte minimale Stellgröße ein. Der Regler sendet 0 % Stellgröße aus, wenn keine Heiz- oder Kühlenergie mehr angefor- dert werden muss. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 209 von 303...
Seite 210 Stellgröße) auftreten. In diesem Fall sendet der Regler, wenn intern die Stell- größe rechnerisch 100 % erreicht, lediglich die maximale Stellgröße gemäß der ETS Konfiguration auf den Bus aus. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 210 von 303...
Seite 211 An dieser Stelle wird festgelegt, ob das Stellgrößentelegramm für Kühlen normal oder invertiert ausgegeben werden soll. Dieser Parameter ist nur sichtbar, wenn die Betriebsart "Kühlen" oder "Heizen und Kühlen" und kein zweistufiger Betrieb konfiguriert sind. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 211 von 303...
Seite 212 1 Byte großen zusätzlichen Stellgrößenobjekte der "Schaltenden PI-Regelung (PWM)". Zyklisch 0...10...255 min Dieser Parameter definiert das Zeitintervall für das zyklische Senden der Stellgrößen über alle Stellgrößenobjekte. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 212 von 303...
Seite 213 Der Parameter "Maximale Stellgröße" gibt den oberen Stellgrößengrenzwert für Hei- zen vor. Bei aktiver Stellgrößenbegrenzung wird der eingestellte maximale Stellgrö- ßenwert nicht überschritten. Sollten der Regler größere Stellgrößen berechnen, stellt er die konfigurierte maximale Stellgröße ein. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 213 von 303...
Seite 214 Der Parameter "Maximale Stellgröße" gibt den oberen Stellgrößengrenzwert für Küh- len vor. Bei aktiver Stellgrößenbegrenzung wird der eingestellte maximale Stellgrö- ßenwert nicht überschritten. Sollten der Regler größere Stellgrößen berechnen, stellt er die konfigurierte maximale Stellgröße ein. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 214 von 303...
Seite 215 Dieses Objekt ist in dieser Weise nur verfügbar, wenn Art der Regelung auf "Schal- tende PI-Regelung (PWM)" parametriert ist. * Diese Objekte sind nur sichtbar, wenn bei kombinierter Stellgröße Heizen/Kühlen zusätzlich auch getrennte Stellgrößenobjekte angezeigt werden. Funktion: Stellgröße Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 215 von 303...
Seite 216 Kühlbetriebs. Im zweistufigen Heiz- und Kühlbetrieb Ausgabe der Stellgröße für die Grundheizung / Grundkühlung. Dieses Objekt ist in dieser Weise nur verfügbar, wenn Art der Regelung auf "Schaltende PI-Regelung (PWM)" parametriert ist. Funktion: Stellgröße Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 216 von 303...
Seite 217 Betrieb. Dieses Objekt ist in dieser Weise nur verfügbar, wenn Art der Regelung auf "Schaltende PI-Regelung (PWM)" parametriert ist. * Diese Objekte sind nur sichtbar, wenn bei kombinierter Stellgröße Heizen/Kühlen zusätzlich auch getrennte Stellgrößenobjekte angezeigt werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 217 von 303...
Seite 218 Stellgrößen für den Heiz- und Kühlbetrieb auf ein gemeinsames Objekt ausgegeben werden sollen (parameterabhängig). Zudem muss die Art der Regelung auf "Schaltende PI-Regelung (PWM)" parametriert sein. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 218 von 303...
Seite 219 Weise nur verfügbar, wenn Art der Regelung auf "Stetige PI-Regelung" parame- triert ist. * Diese Objekte sind nur sichtbar, wenn bei kombinierter Stellgröße Heizen/Kühlen zusätzlich auch getrennte Stellgrößenobjekte angezeigt werden. Funktion: Stellgröße Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 219 von 303...
Seite 220 Weise nur verfügbar, wenn Art der Regelung auf "Schaltende 2-Punkt-Rege- lung" parametriert ist. * Diese Objekte sind nur sichtbar, wenn bei kombinierter Stellgröße Heizen/Kühlen zusätzlich auch getrennte Stellgrößenobjekte angezeigt werden. Objekt zur Stellgrößenausgabe Zusatzkühlen Funktion: Stellgröße Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 220 von 303...
Seite 221 Name Flag 1346 Stellgrößenbegren- RTR - Eingang 1 Bit 1.001 K, -, S, -, A zung – Aktivieren / Deaktivieren 1-Bit Objekt zum Aktivieren oder Deaktivieren der Stellgrößenbegrenzung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 221 von 303...
Seite 222 Der Messwert muss angehoben werden, falls der vom Fühler gemessene Wert unterhalb der tatsächlichen Raumtemperatur liegt. Der Messwert muss abgesenkt werden, falls der vom Fühler gemessene Wert oberhalb der tat- sächlichen Raumtemperatur liegt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 222 von 303...
Seite 223 Der Raumtemperaturregler kann den aktuellen Temperaturwert zyklisch anfor- dern. Nach einem Geräte-Reset wartet der Regler erst auf ein gültiges Temperatur- telegramm, bis die Regelung beginnt und ggf. eine Stellgröße ausgegeben wird. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 223 von 303...
Seite 224 Kanalübergreifende Gerätefunktionen | Raumtemperaturregler-Funktion Zunächst die Temperaturmessung auf der Parameterseite "Allgemein" aktivie- ren und auf der Parameterseite "Temperaturmessung" parametrieren. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 224 von 303...
Seite 225 = 21,5 °C · 0,3 = 6,45 °C, Result intern intern -> T = 22,3 °C · 0,7 = 15,61 °C Result extern extern -> T = 22,06 °C Result Result 1 Result 2 Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 225 von 303...
Seite 226 Die Grundstufen und die Zusatzstufen arbeiten mit dem zuletzt empfangen Tem- peraturwert weiter und geben weiterhin Stellgrößen aus. Der Fehlerstatus wird aufgehoben, wenn innerhalb einer Zykluszeit parametrierte Temperatureingang aktualisiert wird. Dann wird auch das Statustelegramm aktuali- siert ausgesendet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 226 von 303...
Seite 227 An dieser Stelle wird die Gewichtung der Temperaturwerte "interne Temperatur" zu "empfangene Temperatur" festgelegt. Dadurch wird ein resultierender Gesamtmess- wert gebildet, der zur weiteren Auswertung der Raumtemperatur herangezogen wird. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 227 von 303...
Seite 228 Die Einstellung "0" deaktiviert das automatische Aussenden der Ist-Tempera- tur. Zyklisch (0 = inaktiv) 0...15...255 min Dieser Parameter legt fest, ob und mit welcher Zeit die ermittelte Raumtemperatur zyklisch über das Objekt "Ist-Temperatur" ausgegeben wird. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 228 von 303...
Seite 229 2 Byte Objekt zur Ankopplung eines externen KNX Temperaturfühlers (z. B. Tast- sensor mit Temperaturmessung) zur Ermittlung der Raumtemperatur. Der mögliche Temperaturbereich wird durch den KNX DPT 9.001 vorgegeben. Die Vorgabe des Temperaturwerts muss stets im Format "°C" erfolgen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 229 von 303...
Seite 230 Regler gesperrt (Taupunktbe- Regler freigegeben trieb) Frostalarm (Frostschutztempera- kein Frostalarm (Frostschutztem- tur unterschritten) peratur überschritten) Hitzealarm (Hitzeschutztempera- kein Hitzealarm (Hitzeschutztem- tur überschritten) peratur unterschritten) nicht verwendet (permanent "0") Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 230 von 303...
Seite 231 (permanent "0") nicht verwendet (permanent "0") nicht verwendet (permanent "0") nicht verwendet (permanent "0") nicht verwendet (permanent "0") nicht verwendet (permanent "0") nicht verwendet (permanent "0") Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 231 von 303...
Seite 232 Status" freigegeben werden. Der Regelalgorithmus steuert die Meldeobjekte. Es ist zu berücksichtigen, dass ausschließlich alle 30 s eine neue Berechnung der Stellgrö- ßen und somit eine Aktualisierung der Meldeobjekte erfolgt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 232 von 303...
Seite 233 Checkbox (ja / nein) Der Raumtemperaturregler ist in der Lage, seinen aktuellen Status auf den KNX auszusenden. Wenn der Parameter aktiviert ist, ist das Objekt "Reglerstatus -RTSM" sichtbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 233 von 303...
Seite 234 RHCC 2 Byte Objekt, über das der Regler KNX harmonisiert (RHCC) elementare Grund- funktionen anzeigt. Nach Spannungswiederkehr oder einem ETS-Programmiervorgang wird über dieses Objekt der aktuelle Status ausgesendet. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 234 von 303...
Seite 235 1 Bit 1.001 K, L, -, Ü, A 1 Bit Objekt zur Meldung des Reglers, ob Kühlenergie angefordert wird. Objektwert = "1": Energie-Anforderung, Objektwert = "0": keine Energie-Anforderung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 235 von 303...
Seite 236 Zusatzstufe Kühlen Grund- und Zusatzstufe Kühlen Bei Kühlen mit Grund- und Zusatzstufe kann die Boost-Funktion wahlweise nur auf die Grundstufe, nur die Zusatzstufe oder auf Grund- und Zusatzstufe wirken. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 236 von 303...
Seite 237 Bei Deaktivierung der Boost-Funktion wird das Statusobjekt auf den Wert "0" ge- setzt. Nach einem Reset ist der Objektwert der Statusmeldung "0". Das Senden des Statusobjektes erfolgt nur bei Änderung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 237 von 303...
Seite 238 K, L, -, Ü, A 2 Byte Objekt , über das der Regler die Periode der Boost-Funktion ausgibt. Die ver- bleibende Zeit der Boost-Funktion wird über das Objekt in 10 Sekunden-Schritten übermittelt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 238 von 303...
Seite 239 Heizbetrieb 1 K unter die Grenztemperatur gefallen oder im Kühlbetrieb 1 K über die Grenztemperatur gestiegen ist, schaltet der Regler die Stellgröße wieder ein, sofern dies der Regelalgorithmus vorsieht. Die Hysterese 1 K ist fest eingestellt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 239 von 303...
Seite 240 Regler die Fußbodenheizung über die Stellgröße ab. Sobald die Fußbodentem- peratur 1 K unter die Grenztemperatur gefallen ist, schaltet der Regler wieder die Stellgröße ein, sofern dies der Regelalgorithmus vorsieht. Kühlen Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 240 von 303...
Seite 241 K, -, S, -, A tur - Messwert 2 Byte Objekt zur Ankopplung eines externen Temperaturfühlers zur Überwachung der Fußbodentemperatur. Die Vorgabe des Temperaturwerts muss stets im Format "°C" erfolgen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 241 von 303...
Seite 242 Sinngemäß gleich gilt die Solltemperaturbegrenzung für den Nachtmodus. Die automatische Anhebung der Solltemperatur durch die Solltemperaturbegrenzung geht maximal bis zur parametrierten Hitzeschutztemperatur. Die Hitzeschutztempera- tur kann demnach nie überschritten werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 242 von 303...
Seite 243 Sollwertbegrenzung nur dann, wenn sie über das Objekt "Solltemperatur-Begrenzung - Aktivieren / Deaktivieren" freigegeben worden ist ("1"-Telegramm). Sollte die Be- grenzung nicht freigegeben sein ("0"-Telegramm), werden die Kühlen-Temperatur- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 243 von 303...
Seite 244 Temperatur-Sollwert zu erkennen. Nach einem Reset ist der Objektwert der Statusmeldung "0". Dies entspricht dem normalen Sollwert der Betriebsmodi Komfort-, Standby- oder Nachtbetrieb. Das Senden des Status der Soll-Temperatur erfolgt nur bei Änderung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 244 von 303...
Seite 245 Sollwert auf den Maximalwert begrenzt. Begrenzen ab einer Außentemperatur 20...32...45 °C Dieser Parameter definiert die Außentemperatur, bei welcher im Kühlbetrieb die Be- grenzung der Solltemperatur aktiv wird. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 245 von 303...
Seite 246 1.011 K, L, -, Ü, A grenzung - Status 1 Bit Objekt zur Meldung einer aktiven Solltemperaturbegrenzung. – "0" = Sollwertanhebung nicht aktiv – "1" = Sollwertanhebung aktiv Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 246 von 303...
Seite 247 (blaue Kennlinie) aktiv. Der berechnete Sollwert ist dann die eingestellte Soll- temperatur bei aktivierter Solltemperatur-Anhebung. Dementsprechend wird die vor- gegebene Solltemperatur wieder aktiv, wenn der Wert der berechneten Solltempera- tur unter dem Wert der vorgegebenen Solltemperatur liegt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 247 von 303...
Seite 248 Temperatur-Sollwert zu erkennen. Nach einem Reset ist der Ob- jektwert der Statusmeldung "0". Dies entspricht dem normalen Sollwert der Betriebs- modi Komfort-, Standby- oder Nachtbetrieb. Das Senden des Status der Soll-Tempe- ratur erfolgt nur bei Änderung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 248 von 303...
Seite 249 1.011 K, L, -, Ü, A hebung - Status 1 Bit Objekt zur Meldung einer aktiven Solltemperaturanhebung. – "0" = Sollwertanhebung nicht aktiv – "1" = Sollwertanhebung aktiv Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 249 von 303...
Seite 250 Verzögerung beeinflusst nur den Szenenabruf des Raumtemperaturreglers. Nach dem Eintreffen eines Abruftelegramms wird die Verzögerungszeit gest- artet. Erst nach Ablauf der Zeit wird die entsprechende Szene abgerufen und der Betriebsmodus eingestellt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 250 von 303...
Seite 251 Die Vorgabe der Szenennummer kann für jede Szene des Raumtemperaturreglers festgelegt werden, durch welche Szenennummer (1..16) die Szene angesprochen, also abgerufen oder abgespeichert wird. Der Datenpunkt-Typ des Szenennebenstellen-Objekts erlaubt es, bis zu maximal 16 Szenen zu adressieren. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 251 von 303...
Seite 252 Betriebsmodus intern abgespeichert. ￭ Für jede Szene den Parameter "Speicherfunktion" deaktivieren. Die Speicherfunktion ist für die betroffene Szene deaktiviert. Ein empfangenes Speichertelegramm über das Objekt "Szenennebenstelle" wird verworfen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 252 von 303...
Seite 253 Hierbei werden die Szenen über fest zugeordnete Szenennum- mern (1...16) angesteuert (Szenennummer 1 -> Szene 1, Szenennummer 2 -> Sze- ne 2...). Bedarfsweise können einzelne Szenen inaktiv geschaltet werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 253 von 303...
Seite 254 Bei aktiviertem Parameter ist die Speicherfunktion der Szene freigegeben. Es kann dann der aktuelle Betriebsmodus beim Empfang eines Speichertelegramms über das Nebenstellenobjekt intern abgespeichert werden. Bei deaktiviertem Parameter werden Speichertelegramme verworfen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 254 von 303...
Seite 255 Die Installation von Fühlern an der Innenseite einer Außenwand kann die Temperaturmessung negativ beeinflussen. – Temperaturfühler sollten mindestens 30 cm weit entfernt von Türen, Fenstern oder Lüftungseinrichtungen und mindestens 1,5 m hoch über dem Fußboden installiert sein. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 255 von 303...
Seite 256 Die ermittelte Ist-Temperatur kann über die 2 Byte-Objekte "Temperatursensor - Ist- Temperatur - Status" bzw. "Temperatursensor - Ist-Temperatur ohne Abgleich - Sta- tus" auf den Bus ausgesendet werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 256 von 303...
Seite 257 Über das Objekt "Temperatursensor - Ist-Temperatur - Status" wird stets der abgeglichene Temperaturwert auf den Bus ausgesendet. Bei einer Messwert- bildung unter Verwendung von kombinierten Fühlern werden stets die beiden abgeglichenen Werte zur Istwert-Berechnung herangezogen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 257 von 303...
Seite 258 -12,8...0...12,7 Bestimmt den Wert in Kelvin, um den der Messwert des internen Fühlers abgegli- chen wird. Dieser Parameter ist nur sichtbar, wenn die Temperaturerfassung einen internen Fühler vorsieht. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 258 von 303...
Seite 259 Bei Bedarf kann die unabgeglichene Raumtemperatur zusätzlich als Infowert über das Objekt "Ist-Temperatur ohne Abgleich" auf den Bus ausgesendet und beispiels- weise in Visualisierungen angezeigt werden. Dieser Parameter schaltet das entspre- chende Objekt frei. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 259 von 303...
Seite 260 Möglicher Wertebereich: -99,9 °C bis +99,9 °C / Messbe- reich interner Temperaturfühler: 0 °C bis +40 °C. Die Ausgabe des Temperaturwerts erfolgt stets im Format "°C". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 260 von 303...
Seite 261 Falls ein Anzeige-Alarm durch eine beliebige Tastenbetätigung deaktiviert werden kann, legt der Parameter "Alarmquittierungsobjekt" fest, ob zusätzlich ein Telegramm zur Alarm-Quittierung durch den Tastendruck über das separate Objekt "Quittierung Alarmmeldung" auf den Bus ausgesendet werden soll. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 261 von 303...
Seite 262 "0" aktiv beschrieben werden, um den Alarm zu aktivieren. Eine aktive Alarmmeldung wird nicht gespeichert, so dass nach einem Geräte-Reset oder nach einem ETS-Programmiervorgang der Anzeige-Alarm grundsätzlich deakti- viert ist. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 262 von 303...
Seite 263 Bus ausgesendet werden soll. Alarmmeldung quittieren durch EIN-Telegramm AUS-Telegramm Dieser Parameter stellt die Polarität des Objekts "Quittierung Alarmmeldung" ein. Die Voreinstellung dieses Parameters ist abhängig von der eingestellten Polarität des Alarmmelde-Objektes. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 263 von 303...
Seite 264 Name Flag Quittierung Alarm- Alarmmeldung - 1 Bit 1.001 K, -, -, Ü, - meldung Ausgang 1 Bit Objekt zum Senden der Quittierung einer Alarmmeldung (Polarität parametrier- bar). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 264 von 303...
Seite 265 Helligkeit. Der Tastsensor deaktiviert für die Dauer der LED Alarm- meldung automatisch die Helligkeitsreduzierung und führt diese wieder nach, wenn die LED Alarmmeldung abgeschaltet wird und das Objekt für die Helligkeitsreduzie- rung noch "1"-aktiv ist. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 265 von 303...
Seite 266 Stufe 1 (dunkel) Stufe 2 Stufe 3 Stufe 4 Stufe 5 (hell) Die Helligkeit der Betriebs-LED bei aktiver Helligkeitsreduzierung kann an dieser Stelle in 6 Stufen eingestellt werden. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 266 von 303...
Seite 267 Helligkeit aller LED). Dadurch ist beispielsweise das Reduzieren der Helligkeit während der Nachtstunden auf einen in der ETS konfigurierten Wert möglich ("1" = Helligkeitsreduzierung EIN; "0" = Helligkeitsreduzierung AUS). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 267 von 303...
Seite 268 Danach ist es auf der Parameterseite "Szenen-Datentypen" erforderlich, für die acht Szenenausgänge die passenden Datentypen auszuwählen und auf die verwendeten Aktorgruppen anzupassen. Es stehen die folgenden Typen zur Auswahl: Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 268 von 303...
Seite 269 Wenn die Aktoren, die in eine Szene eingebunden sind, automatisch Status- meldungen senden, oder wenn mehrere Szenentaster eingesetzt werden, um die Anzahl der Kanäle innerhalb der Szenen zu vergrößern, kann es beim Auf- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 269 von 303...
Seite 270 Diese internen Szenen können sowohl durch die Wippen oder Tas- ten (Abruf interne Szene) als auch durch das Kommunikationsobjekt "Neben- stelle" aufgerufen oder gespeichert werden. In den folgenden Unterkapiteln wird die interne Szenenfunktion detaillierter be- schrieben. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 270 von 303...
Seite 271 Um die internen Szenen nutzen zu können, muss der Parameter "Szenenfunktion" auf der Parameterseite "Allgemein" auf "aktiviert" eingestellt sein. Bei aktivierter Sze- nenfunktion blendet die ETS automatisch die Parameterseite "Szenenfunktion" ein. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 271 von 303...
Seite 272 Szenenausgang in der entsprechenden Szene deaktiviert. Der Parameter "Sendeverzögerung" ermöglicht für jeden Szenenausgang eine indivi- duelle Wartezeit einzutragen. Diese Sendeverzögerung kann in verschiedenen Situa- tionen eingesetzt werden: Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 272 von 303...
Seite 273 Bearbeitung der neu empfangenen Szenennummer begonnen. Auch das Speichern einer Szene bricht einen laufenden Szenenvorgang ab! Während eines Szenenabrufes, auch wenn dieser verzögert ist, sind die Bedienflä- chen des Tastsensors normal bedienbar. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 273 von 303...
Seite 274 über ein Kombiobjekt erfolgen. Bei HSV erfolgt die Kommunikation über Einzel- objekte. Kommunikation Einzelobjekte Kombiobjekt Bei eingestelltem Farbraum RGB kann die Kommunikation über den Bus entweder über Einzelobjekte (Rot, Grün, Blau) und oder über ein Kombiobjekt (RGB) erfolgen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 274 von 303...
Seite 275 Wert / Jalousieposition (0 … 100 %) 0...100 Hier kann der Wert des Szenenausgangs vordefiniert werden. Dieser Parameter ist nur sichtbar bei "Datentypen Szenenausgang n = Wert / Jalou- sieposition (0 … 100 %)"! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 275 von 303...
Seite 276 Wenn keine Verzögerung ("0") eingestellt ist, sendet der Tastsensor die Ausgangs- telegramme mit maximaler Geschwindigkeit. Hierbei kann es in Einzelfällen dazu kommen, dass die Reihenfolge der Telegramme von der Nummerierung der Aus- gänge abweicht. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 276 von 303...
Seite 277 3 Byte Objekt zum Senden der Farbinformationen Rot, Grün und Blau in einem Kommunikationsobjekt, über das eine der acht intern gespeicherten Szenen aufge- rufen oder auch neu gespeichert werden kann. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 277 von 303...
Seite 278 ..., 1437 1 Byte Objekt zum Senden des Farbwinkels (H) von 0 ... 360°, über das eine der acht intern gespeicherten Szenen aufgerufen oder auch neu gespeichert werden kann. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 278 von 303...
Seite 279 1 Byte Objekt zum Senden des Weißwerts (W) von 0 bis 100 Prozent, über das eine der acht intern gespeicherten Szenen aufgerufen oder auch neu gespeichert werden kann. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 279 von 303...
Seite 280 Alle der Sperrfunktion zugeordneten Tasten verhalten sich so, wie es die Pa- rametrierung der zwei vorgegebenen Referenztasten des Gerätes definiert. Dabei können getrennt für alle ungeraden und geraden Bedientasten verschie- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 280 von 303...
Seite 281 Tastenauswertung statt, wird diese sofort beendet und damit ebenfalls die zu- gehörige Tastenfunktion. Es müssen erst alle Tasten losgelassen werden, be- vor eine neue Tastenfunktion ausgeführt werden kann, sofern dies der Sperr- zustand zulässt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 281 von 303...
Seite 282 Polarität des Sperrobjekts 0 = freigeben / 1 = sperren 1 = freigeben / 0 = sperren Der Parameter legt fest, bei welchem Wert des Sperrobjekts die Sperrfunktion aktiv ist. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 282 von 303...
Seite 283 ("Reaktion wie Taste >>X<< ...") und – auf den folgenden Parameterseiten definiert werden ("Reaktion wie Sperr- funktion 1 oder 2 beim Drücken oder Loslassen"). – eine der 8 internen Szenen aufrufen. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 283 von 303...
Seite 284 Taste entsprechen, oder sie können als spezielle Sperrfunktionen parametriert wer- den. Dieser Parameter ist nur sichtbar bei "Verhalten bei aktiver Sperrfunktion" = "alle Tasten verhalten sich wie" oder "einzelne Tasten verhalten sich wie"! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 284 von 303...
Seite 285 Taste entsprechen, oder sie können als spezielle Sperrfunktionen parametriert wer- den. Dieser Parameter ist nur sichtbar bei "Verhalten bei aktiver Sperrfunktion" = "alle Tasten verhalten sich wie" oder "einzelne Tasten verhalten sich wie"! Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 285 von 303...
Seite 286 Für die beiden Sperrfunktionen stehen die Funktionen "Schalten", "Dimmen", "Jalousie", "Wertgeber", "Szenennebenstelle", "Kurzer und langer Tasten- druck" und "Raumtemperaturregler-Bedienstelle" zur Verfügung. Diese Funk- tionen verhalten sich wie die Tastenfunktionen des Geräts (gleiche Parame- ter). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 286 von 303...
Seite 287 Dimmen - Helligkeit Sperrfunktion n - 3 Byte 250.60 K, L, -, Ü, A und Farbtemperatur Ausgang 4 Bit Objekt zum Senden von relativen Helligkeits- und Farbtemperatur-Telegram- men. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 287 von 303...
Seite 288 525, 537 Wertgeber - Sperrfunktion n - 2 Byte 7.001 K, L, -, Ü, A 0...65535 Ausgang 2 Byte Objekt zum Senden von Werten von 0 bis 65535. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 288 von 303...
Seite 289 Name Flag Sperrfunktion n - 527, 539 Wertgeber - Sätti- 1 Byte 5.001 K, L, -, Ü, A gung (S) Ausgang 1 Byte Objekt zum Senden der Sättigung. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 289 von 303...
Seite 290 K, -, S, -, A Tastendruck - Ob- Eingang jekt 1 - Schalten - Status 1 Bit Objekt zum Empfangen von Schalttelegrammen über kurzen Tastendruck (Ob- jekt 1).. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 290 von 303...
Seite 291 1 Byte 5.003 K, L, -, Ü, A Tastendruck - Ob- Ausgang jekt 1 - Wert 0...360° 1 Byte Objekt zum Senden von Werttelegrammen über kurzen Tastendruck (Objekt Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 291 von 303...
Seite 292 2 Byte 7.001 K, L, -, Ü, A Tastendruck - Ob- Ausgang jekt 1 - Wert 0...65535 2 Byte Objekt zum Senden von Werttelegrammen über kurzen Tastendruck (Objekt Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 292 von 303...
Seite 293 2 Byte 9.004 K, L, -, Ü, A Tastendruck - Ob- Ausgang jekt 1 - Helligkeits- wert 2 Byte Objekt zum Senden von Helligkeitswerten über kurzen Tastendruck (Objekt Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 293 von 303...
Seite 294 1 Byte 5.003 K, L, -, Ü, A Tastendruck - Ob- Ausgang jekt 1 - Farbwinkel 1 Byte Objekt zum Senden des Farbwinkels über kurzen Tastendruck (Objekt 1). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 294 von 303...
Seite 295 1 Byte 5.003 K, L, -, Ü, A Tastendruck - Ob- Ausgang jekt 2 - Farbwert Rot 1 Byte Objekt zum Senden des Farbwertes Rot über langen Tastendruck (Objekt 2). Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 295 von 303...
Seite 296 1 Byte 5.001 K, L, -, Ü, A Tastendruck - Ob- Ausgang jekt 2 - Farbwert Weiß 1 Byte Objekt zum Senden des Farbwertes Weiß über langen Tastendruck (Objekt Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 296 von 303...
Seite 297 K, L, -, Ü, A Präsenz Ausgang 1 Bit Objekt, mit dem der Präsenzstatus eines Raumtemperaturreglers umgeschaltet werden kann. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Präsenzfunktion". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 297 von 303...
Seite 298 K, -, S, -, A Solltemperaturver- Eingang schiebung - Status 2 Byte Objekt zum Empfangen der Rückmeldung der aktuellen Basis-Sollwertver- schiebung in Kelvin. Dieses Objekt ist nur sichtbar, bei "Funktionsweise = Sollwertverschiebung". Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 298 von 303...
Seite 299 Sofern das Übertragen-Flag am Objekt des Energiesparmodus gesetzt wird, kann das Deaktivieren des Energiesparmodus durch eine Tastenbedienung am lokalen Gerät anderen Geräten mitgeteilt werden, wodurch diese dann auch den Energie- Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 299 von 303...
Seite 300 Das Gerät aktiviert den Energiesparmodus auch dann, wenn Bedienflächen gesperrt sind. Das Deaktivieren des Energiesparmodus (erste Bedienung) kann auch durch eine gesperrte Taste erfolgen. Es werden dadurch allerdings nicht die parametrierten Bedienfunktionen (Schalten, Dimmen...) ausgeführt. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 300 von 303...
Seite 301 1 ... 5 ... 60 min modus Dieser Parameter legt die Zeit fest, die nach einer Bedienung vergehen muss, so dass das Gerät den Energiesparmodus aktiviert. Jede Bedienung startet die Zeit neu. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 301 von 303...
Seite 302 Gruppenadresse verknüpft und das Deaktivieren über Objekt muss in der Parametrierung der anderen Geräte vorgesehen sein). Das Gerät sendet beim Deaktivieren des Energiesparmodus bei gesetztem Übertragen-Flag ein Telegramm "Energiesparmodus deaktiviert" gemäß invertierter Aktivierungs-Telegrammpolarität auf den Bus. Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 302 von 303...
Seite 303 Kontakt ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Telefon: +49 2355 806-0 Telefax: +49 2355 806-204 kundencenter@jung.de www.jung.de Raumcontroller-Modul | Art.-Nr. 429 D1 ST | 99002103 Seite 303 von 303...
