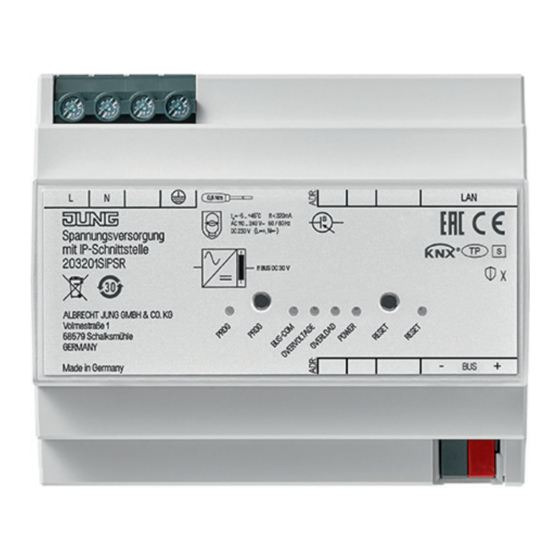

- Seite 1 Produktdokumentation KNX Spannungsversorgung ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 mit IP-Schnittstelle 58579 Schalksmühle GERMANY Art.-Nr.: 20320 1S IPS R Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de www.jung.de 03/2020...
-
Seite 2: Inhaltsverzeichnis
6.3.2 Erweiterte Einstellungen ......................6.4 Zusatzfunktionen ....................... 6.4.1 Allgemeine Einstellungen ......................6.4.2 Logikfunktionen ..........................6.5 Objekttabelle ......................7 Erweiterte Konfiguration ................31 7.1 Konfigurationstool ..................... 7.1.1 Geräteverbindung ........................7.1.2 Gerätekonfiguration ........................7.2 Telnet-Interface ......................20320 1S IPS R Seite 2 von 49... - Seite 3 9.2.1 Sichere Inbetriebnahme deaktivieren ..................9.2.2 Gerät neuprogrammieren ......................9.3 Firmware-Update durchführen ................. 10 FAQ ........................46 11 Begriffe ......................47 12 Technische Daten ...................48 13 Gewährleistung ....................48 14 Open Source Software ...................49 14.1 LWIP ..........................20320 1S IPS R Seite 3 von 49...
-
Seite 4: Sicherheitshinweise Und Geräteaufbau
11 LED POWER LED RESET LED BUS-COM Funktion 2.1 Systeminformation Das Gerät ist KNX Secure kompatibel. KNX Secure bietet Schutz vor Manipulation in der Gebäudeautoma- tion und kann im ETS-Projekt konfiguriert werden. Detaillierte Fachkenntnisse werden vorausgesetzt. Zur sicheren Inbetriebnahme ist ein Gerätezertifikat erforderlich, das auf dem Gerät angebracht ist. Im Zuge der Montage wird empfohlen, das Zertifikat vom Gerät zu entfernen und sicher aufzubewahren. Das Gerät ist updatefähig. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe der ETS ab Version 5.7. 20320 1S IPS R Seite 4 von 49... -
Seite 5: Bestimmungsgemäßer Gebrauch
- Unterstützung von KNX Data Secure ab ETS Version 5.7 - Unterstützung von KNX IP Secure ab ETS Version 5.7 - LED-Anzeige für KNX-Kommunikation, Ethernet-Kommunikation und Programmiermodus - Konfiguration über ETS - SNTP-Server - Max. 8 Verbindungen zu IP-Endgeräten, z.B. zum gleichzeitigen Visualisieren und Konfigurieren - Galvanische Trennung zwischen KNX und IP-Netzwerk 20320 1S IPS R Seite 5 von 49... -
Seite 6: Montage Und Elektrischer Anschluss
• Schutzleiter und Netzspannung anschließen. • LAN und KNX anschließen. i Die Buslast darf den Ausgangsstrom nicht überschreiten. i An den Busausgang keine anderen Produkte anschließen. Die Buskommunikation kann hierdurch beein- flusst werden. 20320 1S IPS R Seite 6 von 49... -
Seite 7: Inbetriebnahme
Nach dem Einschalten startet der automatische Bootvorgang. Während des Bootvorgangs blinken die sechs LEDs auf der Frontseite des Geräts als Lauflicht. Die Dauer des Bootvorgangs verlängert sich, wenn dem Gerät die IP-Adresse per DHCP zugewiesen wird. DHCP wird durch die Werkseinstellungen vorgegeben. Während der Zuweisung der IP-Adresse blinkt die grüne LED POWER. Am Ende des Bootvorgangs leuchtet die grüne LED POWER. 20320 1S IPS R Seite 7 von 49... -
Seite 8: Bedienung
Gerätebus wird zurückgesetzt. 5.2 Programmiermodus Schnittstelle programmieren: • Taste PROG betätigen. LED PROG leuchtet rot. Produktapplikation programmieren: • Taste PROG erneut betätigen. LED PROG blinkt rot. Programmiermodus beenden: • Taste PROG erneut betätigen. 20320 1S IPS R Seite 8 von 49... -
Seite 9: Diagnosemeldungen
Spannung wird wieder eingeschaltet. 5.5 Master-Reset • Sicherstellen, dass das Gerät ausgeschaltet ist (Versorgungsspannung trennen). • Taste PROG drücken, gedrückt halten und Versorgungsspannung anschließen. Das Gerät wird eingeschaltet. • Taste PROG gedrückt halten bis die LED PROG langsam blinkt (ca. 1 Hz). • Taste PROG loslassen. • Taste PROG erneut drücken und gedrückt halten bis die LED PROG schnell blinkt (ca. 4 Hz). Der Master-Reset wird durchgeführt. • Taste PROG kann nun losgelassen werden. 20320 1S IPS R Seite 9 von 49... -
Seite 10: Konfiguration
6.2 Geräteeigenschaften 6.2.1 Allgemein Abb. 5: Eigenschaften des Geräts Funktion Beschreibung Name Es kann ein beliebiger Name vergeben werden, max. 50 Zeichen. Sichere Inbetriebnahme Wenn aktiviert, ist die Verschlüsselung für die Inbetriebnahme aktiv: Es werden dann alle Parameter bereits verschlüsselt übertragen, wenngleich z. B. Tunnelverbindungen noch unverschlüsselt genutzt werden. Secure Tunneling Wenn aktiviert, können die Tunnelverbindungen nur über KNX Se- cure Tunneling aufgebaut werden. 20320 1S IPS R Seite 10 von 49... -
Seite 11: Ip-Einstellungen
6.2.3 KNX IP Secure Für einen fehlerfreien Betrieb der Geräte im abgesicherten Modus (Secure Mode) benötigt man die ETS 5.7.4 oder höher. Voraussetzungen: - Sichere Inbetriebnahme aktiviert - FDSK eingegeben/eingescannt bzw. Gerätezertifikat hinzugefügt Konfiguration von KNX IP Secure: • Secure Tunneling aktivieren. • Passwort für jeden Tunnel (max. 8 Tunnel) festlegen. • Passwort für Inbetriebnahme und Authentifizierungscode festlegen. i Alle Passwörter dokumentieren und sicher aufbewahren. 20320 1S IPS R Seite 11 von 49... -
Seite 12: Zusatzfunktionen
Konfiguration 6.2.4 Zusatzfunktionen Abb. 7: Zusatzfunktionen Eigenschaften des Geräts Funktion Beschreibung Name Es kann ein beliebiger Name vergeben werden, max. 50 Zeichen. Sichere Inbetriebnahme Wenn aktiviert, ist die Verschlüsselung für die Inbetriebnahme aktiv: Es werden dann alle Parameter bereits verschlüsselt übertragen. 20320 1S IPS R Seite 12 von 49... -
Seite 13: Knx Data Secure
Kommunikation ist an einem Sensor oder Aktor über unterschiedliche Kommunikationsobjekte möglich. Allerdings ist das Kommunizieren per Secure und Unsecure über ein und dieselbe Gruppenadresse und folglich dasselbe Objekt nicht möglich! 20320 1S IPS R Seite 13 von 49... -
Seite 14: Gerätespezifische Parameter
Hinweistext eingeblendet. Erweiterte Einstellungen aus/ein Erweiterte Funktionen, um den Anwendern die freigeben max. Flexibilität zu gewährleisten. 6.3.2 Erweiterte Einstellungen Abb. 9: Erweiterte Einstellungen des Geräts Funktion Auswahl Beschreibung Max. Telegrammrate 5 .. 50 Vgl. Parameterbeschreibung 20320 1S IPS R Seite 14 von 49... - Seite 15 UDP-Verbindung 1,0 ... 8,0 sec Einstellung des Timeouts für UDP-Tunnelver- Zeitüberschreitung bindungen Bevorzugte Verbindungs-IP aus/ein Tunnel X soll bevorzugt für eine IP-Adresse ver- für Tunnel X wendet werden. IP-Adresse des Endgeräts (IP-V4-Adresse) IP-Adresse des Endgeräts. 20320 1S IPS R Seite 15 von 49...
-
Seite 16: Zusatzfunktionen
Anwesenheit und Abwesenheit ausgelöst werden. Welcome/Goodbye-Szene aktiv/inaktiv Wenn aktiviert, wird die Seite Welcome/Good- verwenden? bye-Szene freigegeben. Auf dieser Seite kann konfiguriert werden unter welchen Bedingungen die Welcome- und Goodbye-Szene aktiviert werden und welche Szenen bei der Erkennung der Welcome- und Goodbye-Szene ausgelöst werden. 20320 1S IPS R Seite 16 von 49... - Seite 17 Abb. 14: Anwesenheitsüberwachung Funktion Auswahl Beschreibung Art der Mit Hotelcard-Schalter/ Wenn aktiviert, wird die Seite Anwe- Anwesenheitsüberwachung senheitsüberwachung freigegeben. Auf Mit Präsenzmelder dieser Seite kann konfiguriert werden wie die Anwesenheit (Hotelcard-Schal- ter oder Präsenzmelder) überwacht wird und welche Szenen bei Erken- nung von Anwesenheit und Abwesen- heit ausgelöst werden. 20320 1S IPS R Seite 17 von 49...
- Seite 18 Szene Welcome vor aktiv/inaktiv Wenn aktiv, dann wird die Szene Einstecken der Zugangskarte Welcome bei Aktivierung von Trigger 1 ausgelöst. Die Szene wird jedoch nur dann ausgelöst, wenn am Zeitpunkt der Aktivierung von Trigger 1 der Trig- ger 2 nicht aktiv ist, d. h. bspw. wenn die Tür öffnet aber noch keine Hotel- card gesteckt ist. 20320 1S IPS R Seite 18 von 49...
- Seite 19 Trigger 2 die Szene Goodbye mit einer Zeitverzögerung ausgelöst. Die Zeitverzögerung wird im Para- meter „Aktivierungszeit Goodbye (s)" eingestellt. Aktivierungszeit Goodbye (s) 1 .. 30 .. 120 Zeitverzögerung in Sekunden, mit der die Szene Goodbye ausgelöst wird. 20320 1S IPS R Seite 19 von 49...
- Seite 20 Trigger 2 der Betriebsmodus Abziehen der Zugangskarte des Raumcontrollers gemäß dem nachfolgenden Parameter „Ausgabe- wert (Betriebsmodus)“ gesendet. Dies geschieht ohne Zeitverzögerung. Ausgabewert (Betriebsmodus) Automatik (0)/ Wert, der auf den Betriebsmodus des Komfortbetrieb (1)/ Raumcontrollers (KO32) bei Deaktivie- Standby-Betrieb (2)/ rung von Trigger 2 gesendet wird. Nachtbetrieb (3)/ Frost-/Hitzeschutz (4) 20320 1S IPS R Seite 20 von 49...
- Seite 21 Erkennung einer Präsenz Welcome bei Aktivierung von Trigger 1 ausgelöst. Die Szene wird jedoch nur dann ausgelöst, wenn zum Zeit- punkt der Aktivierung von Trigger 1 der Trigger 2 nicht aktiv ist, d.h. bspw. wenn zu diesem Zeitpunkt noch keine Präsenz im Raum erkannt wurde. 20320 1S IPS R Seite 21 von 49...
- Seite 22 Raumcontrollers bei Erkennung einer Präsenz Aktivierung von Trigger 2 gemäß dem nachfolgenden Parameter „Ausgabe- wert (Betriebsmodus)“ gesendet. Ausgabewert (Betriebsmodus) Automatik (0)/ Wert, der auf den Betriebsmodus des Komfortbetrieb (1)/ Raumcontrollers (KO32) bei Aktivie- Standby-Betrieb (2)/ rung von Trigger 2 gesendet wird. Nachtbetrieb (3)/ Frost-/Hitzeschutz (4) 20320 1S IPS R Seite 22 von 49...
- Seite 23 Aktivierung von Trigger 1 mit einer parametrierbaren Zeitverzögerung ausgelöst. Allerdings nur dann, wenn zum Zeitpunkt der etwaigen Szenen- auslösung der Trigger 2 „AUS“ bzw. „not occupied“ ist. Die Zeitverzögerung wird im Parameter „Nachlaufzeit Trig- ger 2 vor Aufruf von Goodbye-Szene“ eingestellt. 20320 1S IPS R Seite 23 von 49...
- Seite 24 Szene Goodbye ebenso der Standby-Betrieb (2)/ Betriebsmodus des Raumcontrollers Nachtbetrieb (3)/ gemäß dem nachfolgenden Parameter Frost-/Hitzeschutz (4) „Ausgabewert (Betriebsmodus)“ ge- sendet. Ausgabewert (Betriebsmodus) Automatik (0)/ Wert, der auf den Betriebsmodus des Komfortbetrieb (1)/ Raumcontrollers (KO32) bei Aktivie- Standby-Betrieb (2)/ rung der Szene Goodbye gesendet Nachtbetrieb (3)/ wird. Frost-/Hitzeschutz (4) 20320 1S IPS R Seite 24 von 49...
- Seite 25 Durch die Aktivierung wird das Kommunikationsobjekt 56 freigeschaltet. Beleuchtungseingang 3 .. 8 aktiv/inaktiv Wenn aktiviert, dann wird dieser Eingang verwenden (d. h. KO57 .. KO62) als Kriterium ge- nutzt, ob bei Aktivierung von Trigger 1 die Welcome-Szene oder die Goodbye-Szene ausgelöst wird. Durch die Aktivierung wird das Kommunikationsobjekt 5 .. 62 freige- schaltet. 20320 1S IPS R Seite 25 von 49...
- Seite 26 Beschattungsszene Welcome aktiv/inaktiv Wenn aktiv, dann wird die Beschat- aktivieren tungsszene bei Aktivierung der Wel- come-Szene ausgelöst. Dadurch wird auf die Szenennebenstelle (KO214) der nachfolgend parametrierte Wert gesendet. Ausgabewert (Szene) 1 .. 64 Wert, der auf die Szenennebenstelle (KO214) bei Aktivierung der Beschat- tungsszene gesendet wird. 20320 1S IPS R Seite 26 von 49...
- Seite 27 Kommunikationsobjekt 166 gesendet wird. Beleuchtungsszene aktivieren aktiv/inaktiv Wenn aktiv, dann wird die Beleuch- tungsszene bei Aktivierung der Good- bye-Szene ausgelöst. Dadurch wird auf die Szenennebenstelle (KO195) der nachfolgend parametrierte Wert gesendet. Ausgabewert (Szene) 1 .. 64 Wert, der auf die Szenennebenstelle (KO195) bei Aktivierung der Beleuch- tungsszene gesendet wird. 20320 1S IPS R Seite 27 von 49...
-
Seite 28: Objekttabelle
Eingangsobjekt für die Logik zur Anwesenheitserkennung mit Präsenzmelder. Logik 1 - Eingang - Trigger 2 (1 Bit) 1 Bit [1.018] DPT_Occupancy K-SÜ-- Präsenzmelder 2 Eingangsobjekt für die Logik zur Anwesenheitserkennung mit Präsenzmelder. 20320 1S IPS R Seite 28 von 49... - Seite 29 Ausgangsobjekt zum Schalten einer Beleuchtung entsprechend der Welcome-Szene von Logik 2. Schalten (1 Bit) Logik 2 - Ausgang - 1 Bit [1.001] DPT_Switch K--Ü-- Goodbye Ausgangsobjekt zum Schalten einer Beleuchtung entsprechend der Goodbye-Szene von Logik 2. 20320 1S IPS R Seite 29 von 49...
- Seite 30 Welcome-Szene von Logik 2. Logik 2 - Ausgang - Raumcontroller 1 Byte [20.102] DPT_HVACM K--Ü-- Goodbye Betriebsmodus (1 Byte) Ausgangsobjekt zum Umschalten des Betriebsmodus eines Raumcontrollers entsprechend der Goodbye-Szene von Logik 2. 20320 1S IPS R Seite 30 von 49...
-
Seite 31: Erweiterte Konfiguration
Die IP-Adresse wird auf dem Display des Geräts angezeigt oder kann wie folgt ermittelt werden: Feste IP-Adresse: siehe ETS Dynamische IP-Adresse: siehe DHCP-Server • Passwort eingeben. Das voreingestellte Passwort ist „knxsecure“. Das eingegebene Passwort kann gespeichert werden, damit es nach dem nächsten Start des Konfigura- tionstools nicht erneut eingegeben werden muss. • „Verbinden“ auswählen. Gerät wird verbunden. Gerätekonfiguration wird angezeigt. 20320 1S IPS R Seite 31 von 49... -
Seite 32: Gerätekonfiguration
Eine Textdatei mit Geräteinformationen wird im Hauptverzeichnis der Software abgespeichert. Beispielpfad: C:\Programme\KonfigTool\ Master-Reset durchführen zur Wiederherstellung von Werkseinstellungen: • „Gerät zurücksetzen“ auswählen. Master-Reset wird durchgeführt. Konfigurationstool wird neugestartet. Min. / max. Länge der Telegramme auswählen zur Fehlerbehebung durch Drittanbieterprodukte: • „Maximale Datenrate aktiv (APDU 248 Bit)“ bzw. „Minimale Datenrate aktiv (APDU 55 Bit)“ auswählen. Telegrammlänge wird angepasst. 20320 1S IPS R Seite 32 von 49... -
Seite 33: Telnet-Interface
KNX telegram 248. Usage: apdu [55 .. 248] tpratemax [5..50] Maximale Telegrammrate (IP => TP) lesen oder konfigurieren; 50 T/s entspre- chen 100 % Buslast. # tpratemax no limit, sending with maximum performance to TP. Usage: tpratemax [5 .. 50] 20320 1S IPS R Seite 33 von 49... - Seite 34 TP-Rx buffer max..: 0 % Tunnel-T8 buffer max: 92 % Used stack memory: Funktionsstapelauslastung Allocated memory: Allokierter Gerätespeicher Unused memory: Nicht genutzter Gerätespeicher TP-Tx buffer: Derzeit genutzter TP-Sendepuffer TP-Tx buffer max: Max. Auslastung TP-Sendepuffer (IP => TP) seit System- start TP-Rx buffer max: Max. Auslastung TP-Empfangspuffer (IP <= TP) seit Sys- temstart Tunnel-XX (XX = 1..8) buffer max: Max. Auslastung des Tunneling Buffers. Es werden nur Tunnel angezeigt, deren Puffer überhaupt benutzt wurde. Löschen der Pufferstatistik: free clear 20320 1S IPS R Seite 34 von 49...
- Seite 35 3: KNX address: 15.15.012 4: KNX address: 15.15.013 5: KNX address: 15.15.014 6: KNX address: 15.15.015 7: KNX address: 15.15.016 8: KNX address: 15.15.017 tunmode [std/tpblk] tpblk Tunnelmodus lesen (ohne Parameter) oder setzen ( bzw. tunmode tpblock IP => KNX bei gleicher Backbone Line Frame an TP weiterleiten KNX => IP bei gleicher Sub Line Frame an TP weiterleiten 20320 1S IPS R Seite 35 von 49...
- Seite 36 Ereignisspeicher im Gerät. Geeignet für die Entwicklung von Clients. Bei Sup- portanfragen auslesen. passwd oldpw newpw Ändert das aktuelle Telnet-Passwort (passwd alt neu), löscht das aktuelle passwd oldpw Passwort (passwd alt) oder setzt ein neues Passwort, falls momentan keines passwd newpw gesetzt ist (passwd neu). factory_reset Auf Werkseinstellungen zurücksetzen und neustarten reboot Neustart logout Telnet-Session beenden 20320 1S IPS R Seite 36 von 49...
-
Seite 37: Anwendungsfälle - Logikfunktionen
8.1 Anwesenheitsüberwachung mit Hotelcardschalter Mittels Hotelcard-Schalter und einem Türkontakt kann eine vordefinierte Logik der Anwesenheitsüberwa- chung parametriert werden. Die nachfolgende Abbildung zeigt die die Wirkweise und die Möglichkeiten zu Individualisierung. Nachfolgend sind Beispiele zur Parametrierung aufgezeigt. Abb. 23: Anwesenheitsüberwachung mit Hotelcardschalter 20320 1S IPS R Seite 37 von 49... -
Seite 38: Anwesenheitsüberwachung Mit Hotelcardschalter - Easy
- Ein Betriebsmodus wird gesendet Hier kann beispielsweise der Betriebsmodus „Standby“ aktiviert werden - Nach der Aktivierungszeit wird eine Goodbye Szene ausgelöst Hier kann beispielsweise die Beleuchtung ausgeschaltet werden Abb. 24: Anwesenheitsüberwachung mit Hotelcardschalter – Easy 20320 1S IPS R Seite 38 von 49... -
Seite 39: Anwesenheitsüberwachung Mit Hotelcardschalter - Standard
- Ein Betriebsmodus wird gesendet Hier kann beispielsweise der Betriebsmodus „Standby“ aktiviert werden - Nach der Aktivierungszeit wird eine Goodbye Szene ausgelöst Hier kann beispielsweise die Beleuchtung ausgeschaltet werden Abb. 25: Anwesenheitsüberwachung mit Hotelcardschalter – Standard 20320 1S IPS R Seite 39 von 49... -
Seite 40: Anwesenheitsüberwachung Mit Hotelcardschalter - Luxury
- Ein Betriebsmodus wird gesendet Hier kann beispielsweise der Betriebsmodus „Standby“ aktiviert werden - Nach der Aktivierungszeit wird eine Goodbye Szene ausgelöst Hier kann beispielsweise die Beleuchtung ausgeschaltet werden Abb. 26: Anwesenheitsüberwachung mit Hotelcardschalter – Luxury 20320 1S IPS R Seite 40 von 49... -
Seite 41: Anwesenheitsüberwachung Mit Präsenzmelder
Anwendungsfälle – Logikfunktionen 8.2 Anwesenheitsüberwachung mit Präsenzmelder Mit bis zu 5 Präsenzmeldern und einem Türkontakt kann eine vordefinierte Logik der Anwesenheitsüberwa- chung parametriert werden. Die nachfolgende Abbildung zeigt die die Wirkweise und die Möglichkeiten zu Individualisierung. Nachfolgend sind Beispiele zur Parametrierung aufgezeigt. Abb. 27: Anwesenheitsüberwachung mit Präsenzmelder 20320 1S IPS R Seite 41 von 49... -
Seite 42: Anwesenheitsüberwachung Mit Präsenzmelder - Easy
- Ein Betriebsmodus wird gesendet Hier kann beispielsweise der Betriebsmodus „Standby“ aktiviert werden - Nach der Aktivierungszeit wird eine Goodbye Szene ausgelöst Hier kann beispielsweise die Beleuchtung ausgeschaltet werden Abb. 28: Anwesenheitsüberwachung mit Präsenzmelder – Easy 20320 1S IPS R Seite 42 von 49... -
Seite 43: Anwesenheitsüberwachung Mit Präsenzmelder - Standard
- Ein Betriebsmodus wird gesendet Hier kann beispielsweise der Betriebsmodus „Standby“ aktiviert werden - Nach der Aktivierungszeit wird eine Goodbye Szene ausgelöst Hier kann beispielsweise die Beleuchtung ausgeschaltet werden Abb. 29: Anwesenheitsüberwachung mit Präsenzmelder – Standard 20320 1S IPS R Seite 43 von 49... -
Seite 44: Anwesenheitsüberwachung Mit Präsenzmelder - Luxury
- Ein Betriebsmodus wird gesendet Hier kann beispielsweise der Betriebsmodus „Standby“ aktiviert werden - Nach der Aktivierungszeit wird eine Goodbye Szene ausgelöst Hier kann beispielsweise die Beleuchtung ausgeschaltet werden Abb. 30: Anwesenheitsüberwachung mit Präsenzmelder – Luxury 20320 1S IPS R Seite 44 von 49... -
Seite 45: Firmware-Update
9.2.2 Gerät neuprogrammieren Das Gerät „Spannungsversorgung mit IP-Schnittstelle“ muss vor der Durchführung des Updates neupro- grammiert werden. • Rechtsklick auf das Gerät in der ETS ausführen. • „Programmieren > Applikationsprogramm“ auswählen. Neuprogrammierung wird automatisch durchgeführt. 20320 1S IPS R Seite 45 von 49... -
Seite 46: Firmware-Update Durchführen
9.3 Firmware-Update durchführen Das Update muss mit dem JUNG Firmwareupdate-Tool durchgeführt werden. Das JUNG Firmwareupdate-Tool steht auf unserer Website zum Download zur Verfügung. Detaillierte Informationen zum JUNG Firmwareupdate-Tool finden Sie in der dazugehörigen Anleitung. Abb. 31: Firmwareupdate-Tool • JUNG Firmwareupdate-Tool starten. • Physikalische Adresse des Geräts „Spannungsversorgung mit IP-Schnittstelle“ eingeben. -
Seite 47: Begriffe
Windowsebene z. B. mit „PuTTY“ angesprochen wird. Abgesicherter Modus, Wenn das Gerät über die ETS so parametriert wird, dass die Kommuni- Secure Mode kation nur verschlüsselt erfolgt, spricht man vom abgesicherten Modus oder engl. Secure Mode. Nicht abgesicherter Modus, Wenn das Gerät über die ETS so parametriert wird, dass die Kommuni- Plain Mode kation nur unverschlüsselt erfolgt, spricht man vom nicht abgesicherten Modus oder engl. Plain Mode. 20320 1S IPS R Seite 47 von 49... -
Seite 48: Technische Daten
108 mm (6 TE) Anschlussart Schraubklemmen eindrähtig 1 ... 4 mm² feindrähtig ohne Aderendhülse 1 ... 4 mm² feindrähtig mit Aderendhülse 1 ... 2,5 mm² 13 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestimmungen über den Fachhandel. 20320 1S IPS R Seite 48 von 49... -
