Vm-203 Ersatzteile/Spare Parts Reparatursatz/Repair Set Kreuzhebelventil/Joystick Valve - probst VM-301 PAVERMAX Gebrauchsanweisung

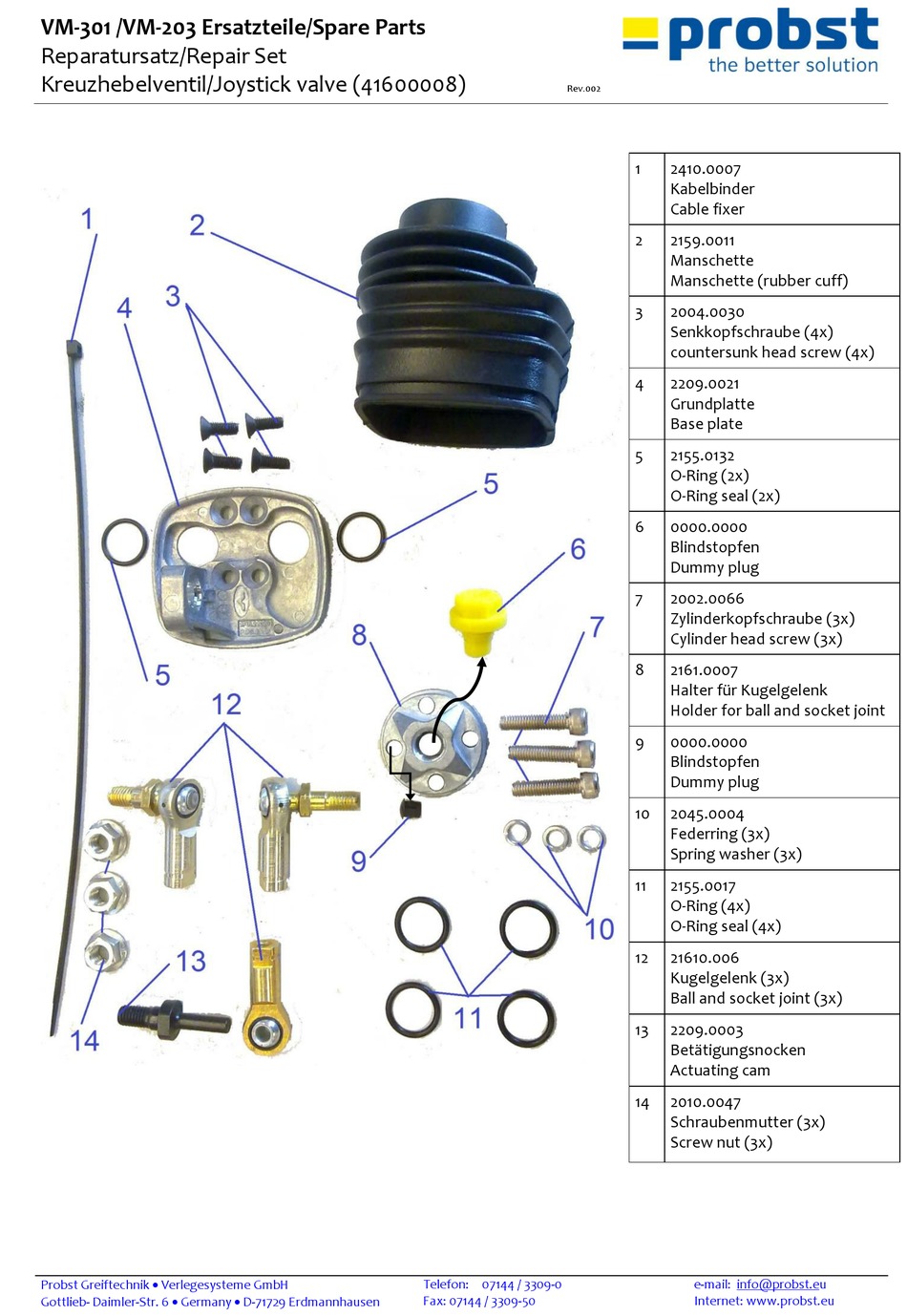

VM-301 /VM-203 Ersatzteile/Spare Parts
Reparatursatz/Repair Set
Kreuzhebelventil/Joystick valve (41600008)
Probst Greiftechnik  Verlegesysteme GmbH
Gottlieb- Daimler-Str. 6  Germany  D-71729 Erdmannhausen
Rev.002
Telefon: 07144 / 3309-0
Fax: 07144 / 3309-50
1 2410.0007
Kabelbinder
Cable fixer
2 2159.0011
Manschette
Manschette (rubber cuff)
3 2004.0030
Senkkopfschraube (4x)
countersunk head screw (4x)
4 2209.0021
Grundplatte
Base plate
5 2155.0132
O-Ring (2x)
O-Ring seal (2x)
6 0000.0000
Blindstopfen
Dummy plug
7 2002.0066
Zylinderkopfschraube (3x)
Cylinder head screw (3x)
8 2161.0007
Halter für Kugelgelenk
Holder for ball and socket joint
9 0000.0000
Blindstopfen
Dummy plug
10 2045.0004
Federring (3x)
Spring washer (3x)
11 2155.0017
O-Ring (4x)
O-Ring seal (4x)
12 21610.006
Kugelgelenk (3x)
Ball and socket joint (3x)
13 2209.0003
Betätigungsnocken
Actuating cam
14 2010.0047
Schraubenmutter (3x)
Screw nut (3x)
e-mail: info@probst.eu
Internet: www.probst.eu
