Installation
4.2
Hydraulischer Anbau
Zum Anschluss der HVZ an das Trägergerät wird ein Hydraulikkreislauf benötigt.
Der Anschluss der Hydraulikschläuche erfolgt am Ventilblock.
Voraussetzungen bei hydraulischem Antrieb (Arbeitshydraulik des Trägergerätes):
•
Volumenstrom, nutzbar [l/min]: min. 15, optimal 25, max. 75
•
Betriebsdruck, nutzbar [bar]: min. 180, optimal 200, max. 320
•
Rückstaudruck: max. 20 bar
4.2.1 Verwendung eines hydraulischen Drehkopfes
Zum Anschluss der HVZ an das Trägergerät werden zwei voneinander getrennte Hydrauliksteuerkreise benötigt
(einen für die Klammerfunktion und eine für Drehkopfbewegung).
Der Anschluss der Hydraulikschläuche erfolgt am hydraulischen Drehkopf.

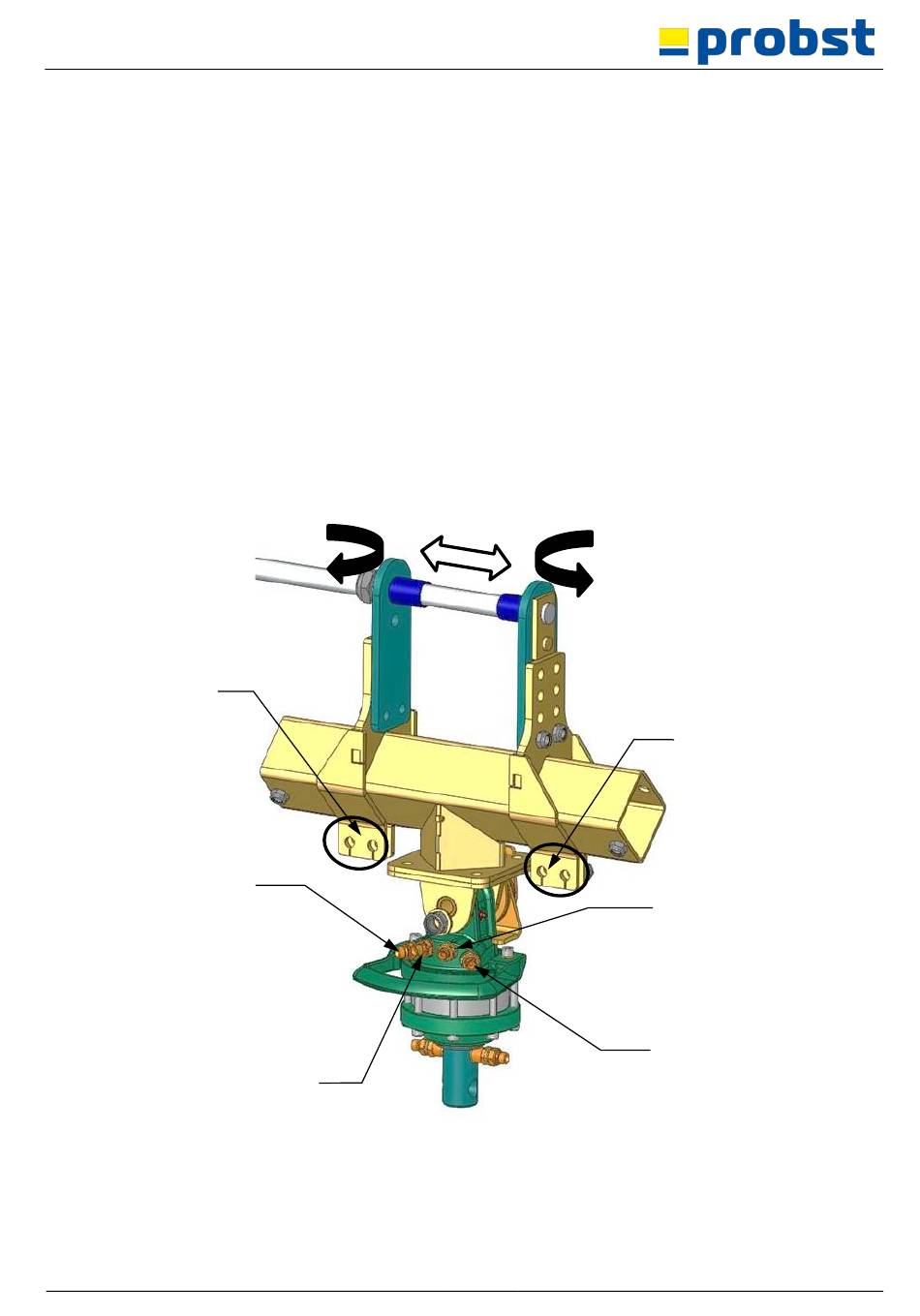

Durch Lösen der beiden Arretierungsschrauben kann die Öffnungsweite zwischen der Steckbolzenaufnahme bei
Bedarf verändert werden (). Hierzu beide Steckbolzenaufnahmen herausnehmen, um 180° verdrehen (siehe
Pfeile), wieder einführen und mit Arretierungsschraube wieder sichern.
Arretierungs-
schrauben
Anschluss für
Drehkopfbewegung
nach rechts
Anschluss für
Drehkopfbewegung
51400035
nach links
16 / 35
Arretierungs-
schrauben
Anschluss GELB für
Klammerbewegung
„öffnen"
Anschluss ROT für
Klammerbewegung
„schließen"
DE
